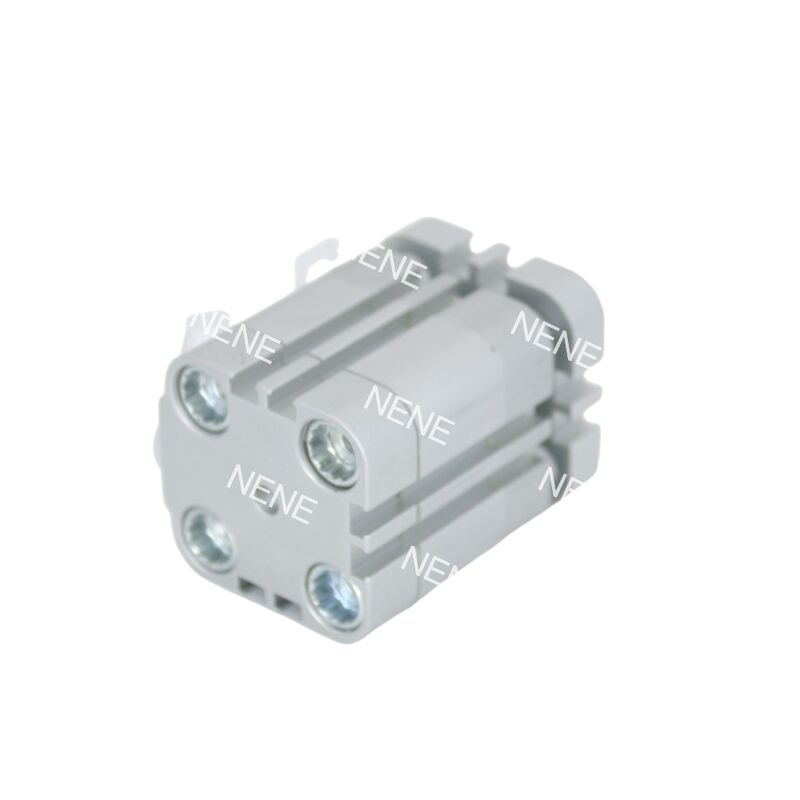

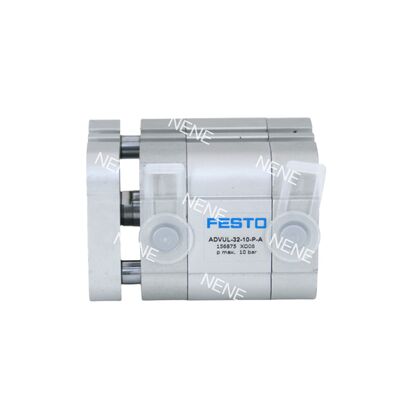

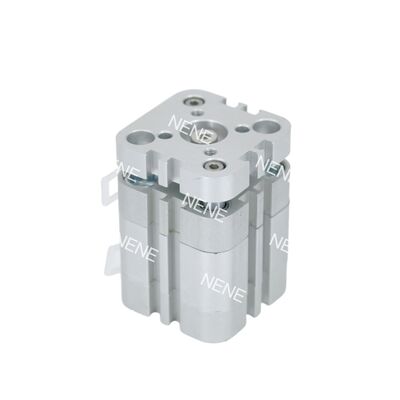

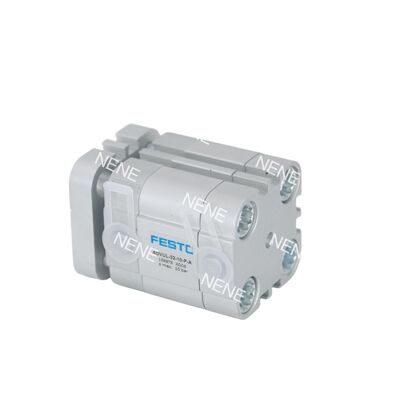

Descrição do produto:
A série FESTO ADVUL representa um cilindro de vara guiada compacto, mas altamente eficiente.que elimina eficazmente a torção da haste do pistãoEsta concepção garante um movimento linear excepcionalmente preciso durante o funcionamento.
Projetada especificamente para sistemas automatizados onde o espaço é limitado e a fiabilidade é crítica, a série ADVUL é uma solução ideal.A sua construção robusta permite um desempenho consistente em ambientes exigentes, tornando-o adequado para uma variedade de aplicações industriais.
Oferecendo uma ampla seleção de tamanhos de furo que vão de 12 mm a 125 mm, juntamente com comprimentos de curso que chegam a 400 mm, esta série acomode diversos requisitos de carga e restrições espaciais.Esta versatilidade permite-lhe satisfazer as exigências únicas de numerosas tarefas de automação.
Características:
Projeto rígido anti-rotação
O produto possui uma estrutura única de engate de vara-guia e de engate de jugo que resiste eficazmente a cargas laterais e excêntricas.Este projeto robusto fornece excelente rigidez de movimento e garante precisão de posicionamento repetível.
Altamente integrado e compacto
Projetado para uma instalação de poupança de espaço, este projeto compacto é perfeito para uso em espaços confinados.
Fácil instalação e detecção
São disponibilizadas várias opções de acessórios de montagem para permitir uma adaptação flexível às diferentes necessidades de instalação.As ranhuras de perfil no corpo do cilindro facilitam a instalação simples de sensores de proximidade, como a série SME, que permite a detecção de posição sem contacto para uma integração suave e perfeita com os sistemas de controlo.
Confiável e durável
Construído com um cano de liga de alumínio de precisão, uma haste de pistão de aço inoxidável de alta liga e amortecimento elastomérico padrão em ambas as extremidades,O projeto garante uma operação suave e silenciosa, prolongando significativamente a vida útil do produto.
Condições gerais de funcionamento
Adequado para uma ampla gama de ambientes industriais, o dispositivo funciona de forma eficiente numa faixa de pressão de 1,5 a 10 bar e pode suportar temperaturas ambientais de -20°C a +80°C.
Parâmetros técnicos:
| Posição de montagem |
Opcional |
| Projeto |
Pisto, bastão de pistão |
| Tipo de montagem |
Ou com buraco, ou com acessórios. |
| Acolchados |
Anéis/placas de amortecimento elásticos em ambas as extremidades |
| Temperatura ambiente |
-20... 80°C |
| Médio de trabalho |
Filtrar ar comprimido, lubrificado ou não lubrificado |
- Infarto15 mm
- Diâmetro do pistão12 mm
- AcolchadosAnéis/placas de amortecimento elásticos em ambas as extremidades
- Posição de montagemopcional
- ProjetoPistolas
- Detecção de posiçãoAtravés do interruptor de proximidade
- Símbolo00991737
- VariantesRodas de pistão numa extremidade
- Proteção contra binário/guiaRodas de guia com jugo
- Pressão de funcionamento0.15 MPa... 1 MPa
- Pressão de funcionamento1.5 bar... 10 bar
- Modo de funcionamentoDe dupla ação
- Meio de operaçãoAr comprimido em conformidade com a norma ISO 8573-1:2010 [7:4[4]
- Nota relativa ao meio de exploração e ao pilotoFunção lubrificada possível (neste caso, será sempre necessária uma operação lubrificada)
- Classe de resistência à corrosão CRC2 - Tensão de corrosão moderada
- Conformidade do LABS (PWIS)VDMA24364-B1/B2-L
- Temperatura ambiente-20 °C... 80 °C
- Energia de impacto nas posições finais0.07 J
- Força teórica a 0,6 MPa (6 bar, 87 psi), curso de retorno51 N
- Força teórica a 0,6 MPa (6 bar, 87 psi), curso avançado68 N
- Massa móvel para curso de 0 mm21 g
- Massa móvel adicional por curso de 10 mm4 g
- Peso de base para curso de 0 mm100 g
- Peso adicional por curso de 10 mm14 g
- Tipo de montagemCom buraco através Com acessórios
- Conexão pneumáticaM5
- Parafusos de colarinhoAço inoxidável de alta liga
- Material de coberturaAlumínio de liga forjada
- Selos dinâmicos de materiaisNBR TPE-U ((PU)
- Material da haste do pistãoAço inoxidável de alta liga
- Barril de cilindro materialAlumínio de liga forjada
Aplicações:
A fabricação de veículos de energia nova depende amplamente de mecanismos de posicionamento e de fixação precisos, que são cruciais em várias fases, tais como a montagem de módulos de baterias, o manuseamento de componentes e a manutenção de sistemas de controlo de velocidade.,processos de solda e linhas de pintura, garantindo eficiência e precisão durante toda a produção.
Na indústria dos semicondutores e da electrónica, os equipamentos exigem padrões excepcionalmente elevados de limpeza e precisão.A produção de circuitos impressos (PCB) beneficia muito de soluções especializadas concebidas para satisfazer estes requisitos rigorosos..
O sector das máquinas para alimentação e embalagem exige ação e movimentos de empuxo fiáveis para apoiar operações de alta velocidade.e vedação, contribuindo para manter a produtividade e a integridade do produto.
Para a automação industrial geral, são vitais componentes de accionamento robustos e fiáveis, que são comumente utilizados em tarefas como manuseio de materiais, carregamento e descarregamento de máquinas-ferramenta,e várias actividades de estações de trabalho de montagem, contribuindo para a racionalização dos fluxos de trabalho e para o aumento da fiabilidade operacional.
