CY3B6-50 cilindro pneumático a pistão SMC acoplado magneticamente curso sem haste 50 mm

Detalhes do produto:

Lugar de origem:	China
Marca:	SMC
Certificação:	CE
Número do modelo:	CY3B6-50

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1piece
Preço:	Negociável
Detalhes da embalagem:	Caixa/como os clientes exigem
Tempo de entrega:	1-7 dias úteis após o pagamento
Termos de pagamento:	T/T, Western Union Paypal
Habilidade da fonte:	5000 peças/1 mês

Contato

Descrição de produto detalhada

Líquido:	Ar	máx. pressão de operação:	máx. pressão de operação
Velocidade do pistão:	50 a 500 mm/s	Temperaturas ambientais e de fluidos:	-10 a 60°C (sem congelamento)
Aplicação:	Automatização industrial	Aborrecido:	32 mm-320 mm
Tipo de almofada:	Amplificador regulado/amplificador de borracha	Materiais:	Liga de alumínio
Pressão máxima:	1.5MPa	Tipo de montagem:	Flange dianteiro/flange traseiro
Nível de protecção:	IP54/IP65	Escala de velocidade:	50-800 mm/s
acidente vascular cerebral:	50mm-500mm	Voltagem:	DC12V/DC24V/AC110V/AC220V
Destacar:	Cinturão pneumático de pistão SMC , SMC Cilindro sem haste magneticamente acoplado , 50 mm cilindro pneumático a pistão

SMC cilindro pneumático sem haste magneticamente acoplado CY3B6-50

SMC cilindro pneumático sem haste magneticamente acoplado CY3B6-50 haste de pistão de alta resistência de precisão

A barra SMC menos cilindro tem acoplado magneticamente usa ímãs de resistência industrial localizados no pistão e carro externo para formar uma única unidade que irá viajar quando accionado com pressão de ar.O peso do produto foi reduzido através da reformulação das formas do corpo e da tampa da cabeça e da utilização de acoplamentos magnéticos.

Especificações

Atributo	Valor
Infarto	50 mm
Aborrecido	6 mm
Série do fabricante	CY3B
Acção	Duplo.
Pressão máxima de funcionamento	7 bar

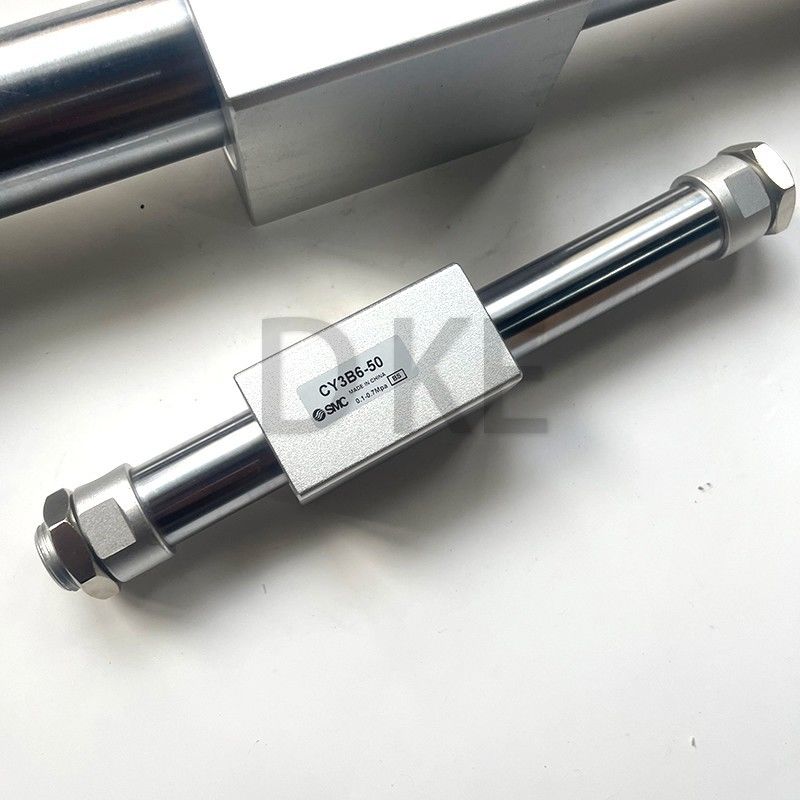

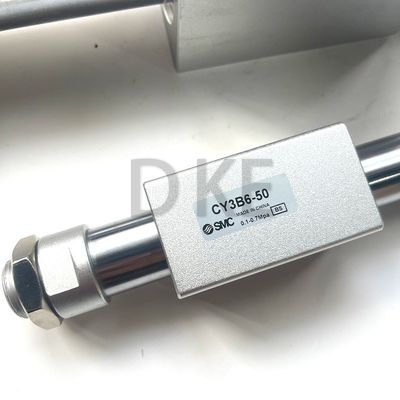

CY3B6-50 cilindro pneumático a pistão SMC acoplado magneticamente curso sem haste 50 mm 0

Melhor lubrificação

É instalado um retenedor de lubrificação para suportar a retenção de lubrificação no pistão e para assegurar um filme de lubrificação (tamanho do furo: ø15 a ø63)

Operação estável

O alongamento do anel de desgaste no lado do corpo, no máximo em 30%, ajuda a conseguir um movimento suave.

MAs especificações, a força de retenção do ímã e as dimensões de montagem são as mesmas do modelo da série CY3B existente.

Max. Peso do suporte de ligação ao corpo

A série CY3B é guiada por um eixo externo (como um guia linear) sem montar diretamente a carga.Certificar-se de que o seu peso não exceda o valor do quadro à direita. (Para os métodos de ligação, ver o Manual de Operação.)

Max. Peso do suporte de ligação

Modelo	Peso máximo do suporte de ligação (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Operação vertical

Recomenda-se que a carga seja guiada por um rolamento tipo esfera (guia linear, etc.).que possam causar avariasQuando o cilindro for montado verticalmente ou em ângulo, certifique-se de utilizar uma rolha externa, etc., para o posicionamento.O deslizador pode mover-se para baixo em direção à extremidade do curso devido ao seu peso próprio ou à massa da peça de trabalho., utilizar uma rolha externa, etc., para posicionamento, se for necessário um posicionamento preciso.

Aborrecido tamanho [mm]	Modelo	Permissível massa de carga (Wv) [kg]	Max. operação pressão (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
