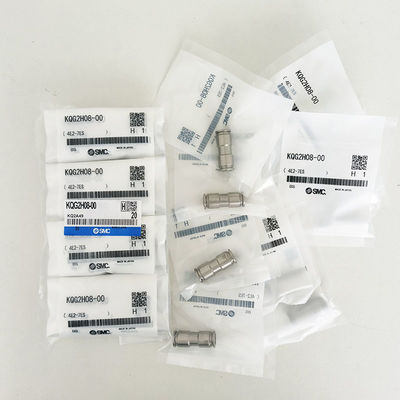

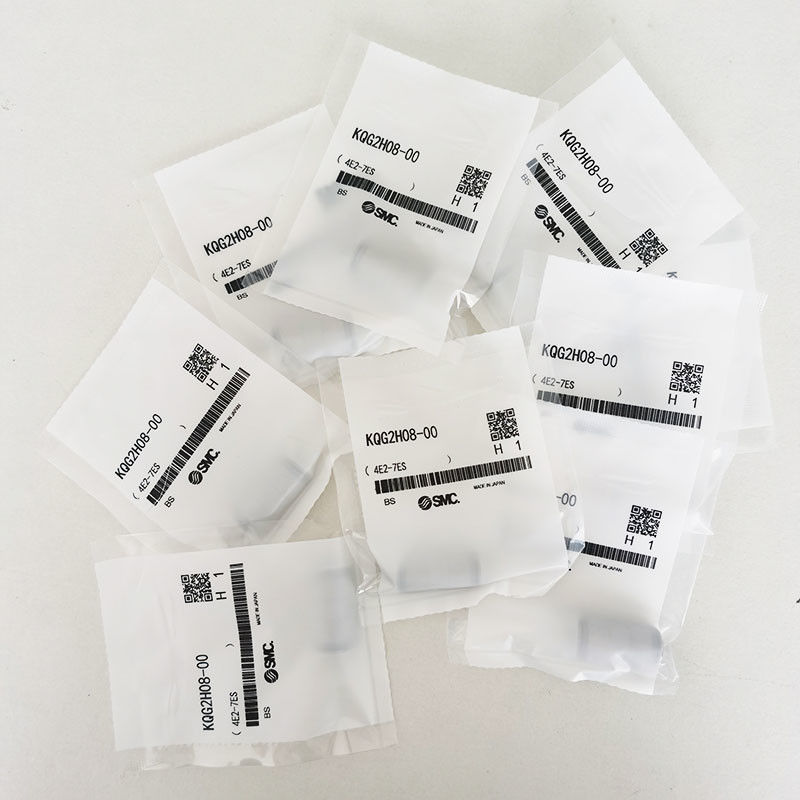

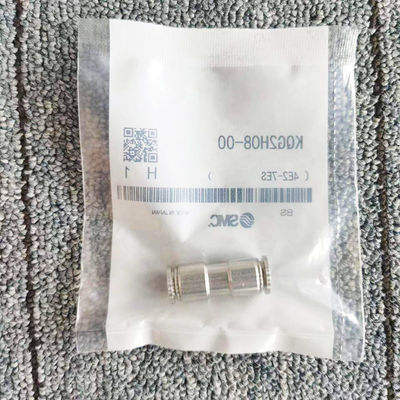

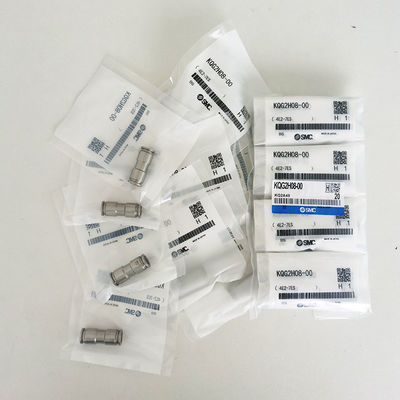

SMC Junções KQG2H08-00 Temperatura -5~150°C Indústria energética SS316
Descrição do produto:
A linha de aço inoxidável KQG2 da SMCoferece aos engenheiros uma escolha de acessórios de desempenho superior, leves e compactos. Os acessórios são 30% menores e 62% mais leves que a gama KQG existente da SMC,e estão disponíveis para caber diâmetros de tubos de 3São ideais para operações que requerem resistência à corrosão, produtos químicos e altas temperaturas.
Os acessórios são úteis para operações de ar comprimido, água e vapor e são projetados para funcionar em uma ampla faixa de pressão (de -100 kPa a 1 MPa) e temperatura (-5 °C a +150 °C).Os acessórios são fabricados em aço inoxidável SUS316., que é a mais alta qualidade de aço inoxidável disponível e proporciona melhores propriedades de resistência à corrosão e química do que o aço inoxidável 304.É particularmente adequado para ambientes ricos em cloretos.
Características:
Este produto pequeno e leve tem um grande impacto no funcionamento da produção: as suas dimensões são cerca de 30% mais curtas do que a KQGL06-01S e 62% mais leves em peso.
O material deste produto é feito de peças metálicas, aço inoxidável 316, peças de vedação, FKM especial.Este produto tem uma ampla gama de desempenho de temperatura, de -5 a 150 °C, e, além disso, é livre de gordura e aplicável ao vapor.
Tubos aplicáveis: Tamanho métrico, fio de ligação: M, R, RC
| Tubos aplicáveis |
Tubos aplicáveis |
FEP, PFA, Nylon, Nylon macioNotas1), Poliuretano, Poliolefina |
| Tubos 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Especificações |
FluidoNotas3) |
Ar, água, vapor Notas2)
|
| Intervalo de pressão de funcionamento |
-100 kPa a 1 MPaNotas4) |
| Pressão de prova |
3.0 MPa |
| Temperatura ambiente e do fluidoNotas5) |
- 5 a 150°C (sem congelamento)Notas4) |
| Lubrificante |
Especificação sem gordura |
| Selo nos fios |
Com selante |
Temperatura
Condição de montagem
a capa interna |
Tubos |
Temperatura |
| Tubos FEP/Série TH |
80°C ou mais |
| Tubos Super PFA/Série TL |
120°C ou mais |
| |
|
Nota 1) Para tubos de nylon macios, não se pode utilizar água.
Nota 2) Consulte separadamente o SMC sobre o tubo aplicável.
Nota 3) Evitar a utilização em uma aplicação que contenha vácuo, tal como um testador de fugas, uma vez que há fugas.
Nota 4) Verificar a faixa de pressão de funcionamento e a faixa de temperatura de funcionamento do tubo.
Nota 5) Recomenda- se que use a manga interna nas seguintes condições (excetoØ3.2):
● Quando utilizado a altas temperaturas.
● Quando utilizado a altas temperaturas.
Partes de componentes:
| - Não, não. |
Descrição |
Materiais |
| 1 |
Botão de libertação |
De aço inoxidável |
| 2 |
Guia 1 |
De aço inoxidável |
| 3 |
Guia 2 |
De aço inoxidável |
| 4 |
Chuck, não. |
De aço inoxidável |
| 5 |
Foca |
FKM especial (revestido com flúor) |
| 6 |
Corpo do conector masculino |
De aço inoxidável |
| 7 |
Corpo do cotovelo masculino |
De aço inoxidável |
| 8 |
Anel O |
FKM especial (revestido com flúor) |
| 9 |
Cão de cavalo |
De aço inoxidável |
| Direta União: KQG2H |
Aplicável
tubulação de overdose
(mm) |
Modelo |
Notas1)
ØD |
L |
M |
Notas2)
Eficaz
Área (mm2) |
Peso |
| Ó3.2 |
KQG2H23-00 |
9 |
25 |
12 |
3.4 |
6.5 |
| ø4 |
KQG2H04-00 |
9 |
26.2 |
12.6 |
5.6 |
6.5 |
| ø6 |
KQG2H06-00 |
12 |
28.2 |
13.6 |
13.1 |
11.5 |
| ø8 |
KQG2H08-00 |
14 |
33.2 |
16.1 |
26.1 |
16.6 |
| ø10 |
KQG2H10-00 |
17 |
35 |
17 |
41.5 |
26 |
| ø12 |
KQG2H12-00 |
19 |
38.2 |
18.6 |
58.3 |
32.2 |
| ø16 |
KQG2H16-00 |
24.6 |
42.6 |
20.8 |
113 |
53.7 |
