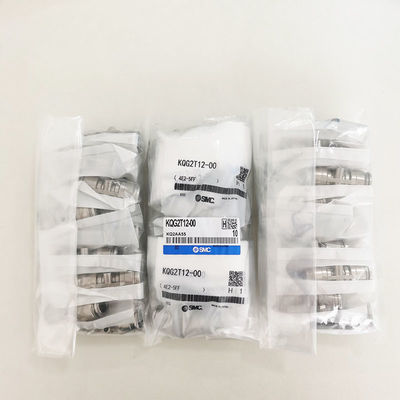

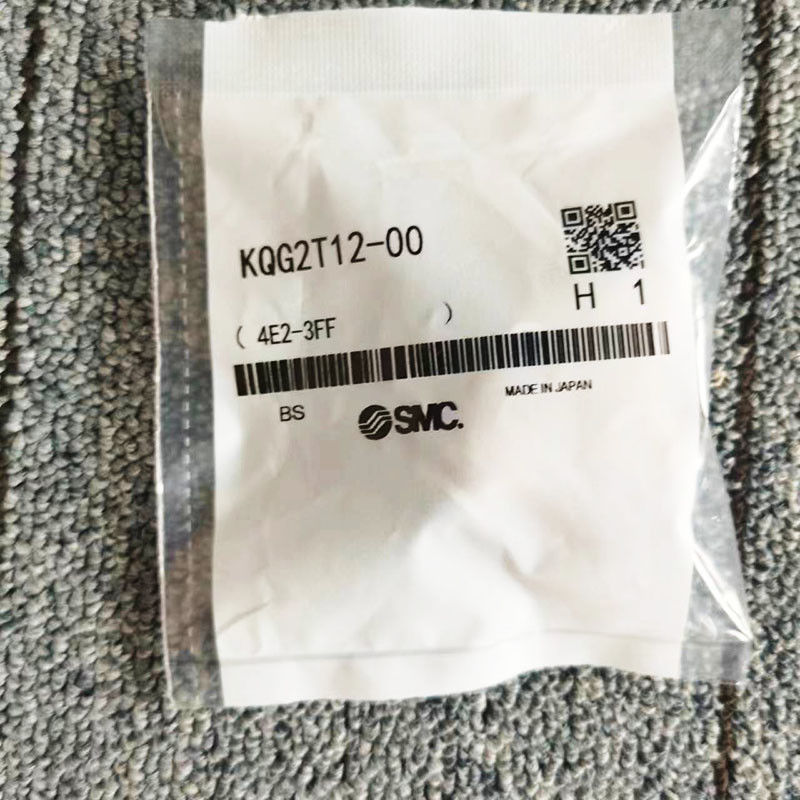

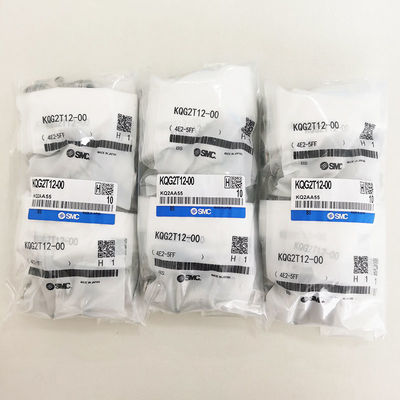

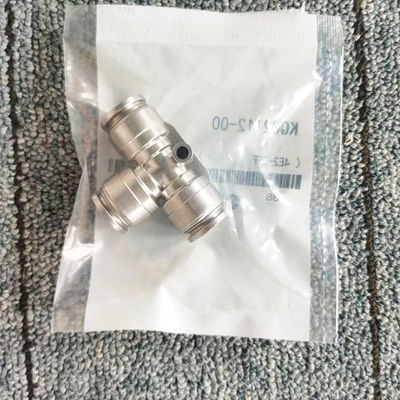

SMC KQG2T12-00
Acoplamentos de ligação por toque único Indústria de energia SUS316
Descrição do produto:
A série SMC KQG2 de acessórios pneumáticos de toque único oferece aos utilizadores uma multiplicidade de vantagens.Estes acessórios têm um tamanho 30% menor e um peso 62% mais leveAlém disso, são adaptáveis a uma variedade de diâmetros de tubos que variam de 3,2 a 16 mm.
Estes acessórios são construídos com um design incrivelmente leve e conveniente, tornando-os uma ótima opção para usos em muitos ambientes; do ar e água ao vapor,Esses acessórios ultrapassaram em uma ampla gama de pressões e temperaturas (de - 100 kPa a 1 MPa e de - 5 °C a 150 °C, respectivamente).
Além disso, estes acessórios são fabricados com aço inoxidável SUS316, com propriedades de resistência à ferrugem superiores em comparação com o aço inoxidável da categoria 304.Esta característica torna-os muito benéficos para processos que ocorrem em áreas com uma grande quantidade de cloreto.
Características:
Os acessórios pneumáticos de um toque da série SMC KQG2 são construídos com aço inoxidável SUS316, que oferece níveis avançados de propriedades anticorrosivas do que o popular aço inoxidável de grau 304.Em especial,, o SUS316 proporciona uma resistência superior à corrosião e à corrosião, particularmente em ambientes com alto teor de cloro.
Os acessórios pneumáticos de um toque da série SMC KQG2 também são conhecidos por seu design compacto e leve.As dimensões do produto são aproximadamente 30% mais curtas do que o predecessor KQGL06-01S e aproximadamente 62% mais leves, com a maioria dos componentes metálicos fabricados em aço inoxidável 316, reforçado com uma camada especial de selante FKM.Os acessórios pneumáticos de um toque da série SMC KQG2 funcionam melhor com materiais de tubulação, como TEP, PFA, Nylon, Nylon macio, poliuretano e poliolefina.
Tubos aplicáveis: Tamanho métrico, fio de ligação: M, R, RC
| Tubos aplicáveis |
Tubos aplicáveis |
FEP, PFA, Nylon, nota de nylon macio1), Poliuretano, Poliolefina |
| Tubos 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Especificações |
FluidoNotas3) |
Notas2) |
| Intervalo de pressão de funcionamento |
-100 kPa a 1 MPa Nota4) |
| Pressão de prova |
3.0 MPa |
| Temperatura ambiente e do fluidoNotas5) |
- 5 a 150°C (sem congelamento) Nota4) |
| Lubrificante |
Especificação sem gordura |
| Selo nos fios |
Com selante |
Temperatura
Condição de montagem
a capa interna |
Tubos |
Temperatura |
| Tubos FEP/Série TH |
80°C ou mais |
| Tubos Super PFA/Série TL |
120°C ou mais |
| |
|
Nota 1) Para tubos de nylon macios, não se pode utilizar água.
Nota 2) Consulte separadamente o SMC sobre o tubo aplicável.
Nota 3) Evitar a utilização em uma aplicação que contenha vácuo, tal como um testador de fugas, uma vez que há fugas.
Nota 4) Verificar a faixa de pressão de funcionamento e a faixa de temperatura de funcionamento do tubo.
Nota 5) Recomenda- se que use a manga interna nas seguintes condições (excetoØ3.2):
● Quando utilizado a altas temperaturas.
● Quando utilizado a altas temperaturas.
Parâmetros técnicos
| Cotovelo da União: KQG2T |
Aplicável
tubulação de overdose
(mm) |
Modelo |
Nota 1)
ØD |
L |
A |
Q |
M |
ØN |
ØO |
Nota 2)
Eficaz
Área (mm2) |
Peso |
| Ó3.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
Classificação dos veículos |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
Classificação dos veículos |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
Classificação dos veículos |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
Classificação dos produtos |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
Classificação dos produtos |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
