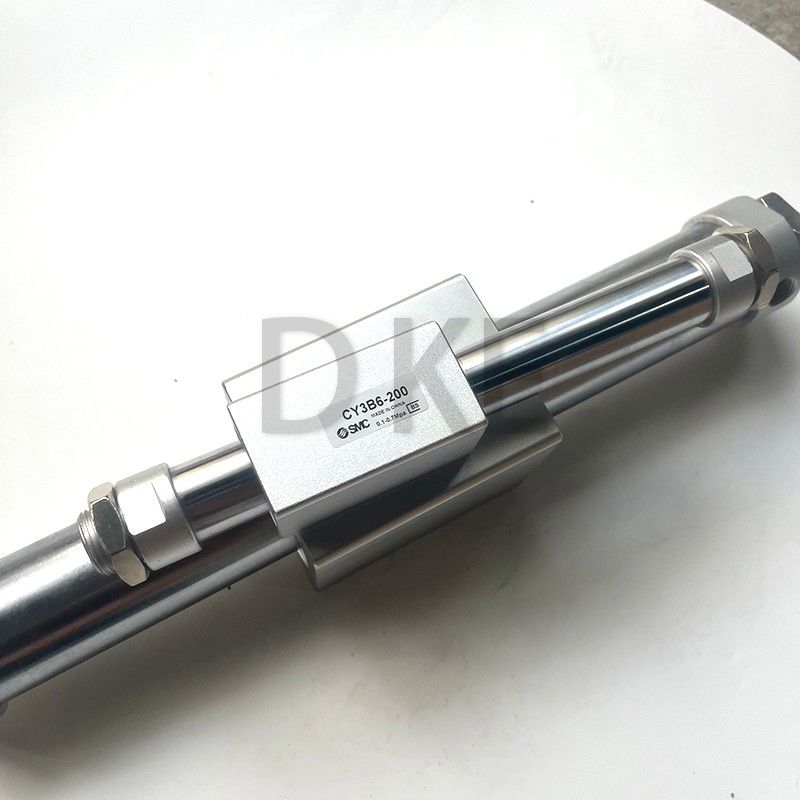

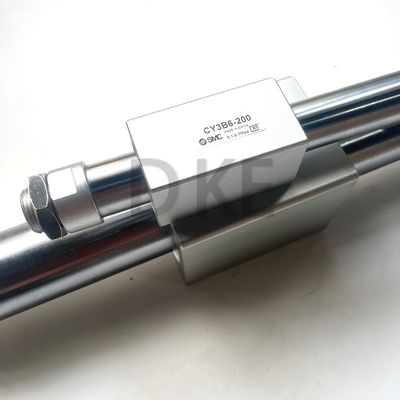

Cinturão de ar SMC CY3B6-200
6 mm*200 mm Rodas de pistão de alta resistência de precisão
Descrição do produto:
O cilindro sem hastes SMC aplica ímãs de resistência industrial no pistão e no carrinho externo, formando uma única unidade que pode ser accionada com pressão de ar.O peso do produto foi significativamente reduzido através da remodelação do corpo e da tampa da cabeça e da utilização de acoplamento magnético..
Dado que não há vazamento, a série CY pode ser usada em diferentes ambientes.Além disso,Os guias de diferentes tipos poderão ser adoptados para satisfazer a precisão exigida ou o momento admissível necessário para a aplicação.
O CY está disponível em tamanhos que variam de 6 mm a 63 mm com tração padrão de 1000 mm. É composto por cinco modelos diferentes, concedendo grande versatilidade.Os interruptores automáticos estão integrados de série..
Parâmetros técnicos:
| Especificações |
| Tamanho do furo [mm] |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
63 |
| Fluido |
Ar |
| Pressão de prova |
10,05 MPa |
| Pressão de funcionamento máxima ̇1 |
0.7 MPa |
| Pressão de funcionamento mínima |
0.16 |
0.16 |
0.16 |
0.16 |
0.15 |
0.14 |
0.12 |
0.12 |
0.12 |
| Temperaturas ambientais e de fluidos |
-10 a 60°C (sem congelamento) |
| Velocidade do pistão |
50 a 500 mm/s |
| Acessórios |
Parafuso de borracha |
| Lubrificação |
Não necessário (não lubrificante) |
| Orientação de montagem |
Horizontal, inclinado, vertical |
| Nozes de montagem (2 pcs.) |
Equipamento padrão (acessório) |
| Força de retenção do ímã [N] |
19.6 |
53.9 |
137 |
231 |
363 |
588 |
922 |
1471 |
2256 |
| Operação vertical |
Tamanho do forro
[mm] |
Modelo |
Permissível
massa de carga
(Wv) [kg] |
Max. operação
pressão (Pv)
[MPa] |
| 6 |
CY3B6 |
1 |
0.55 |
| 10 |
CY3B10 |
2.7 |
0.55 |
| 15 |
CY3B15 |
7 |
0.65 |
| 20 |
CY3B20 |
11 |
0.65 |
| 25 |
CY3B25 |
18.5 |
0.65 |
| 32 |
CY3B32 |
30 |
0.65 |
| 40 |
CY3B40 |
47 |
0.65 |
| 50 |
CY3B50 |
75 |
0.65 |
| 63 |
CY3B63 |
115 |
0.65 |
Aplicações:
Hotéis, lojas de vestuário, lojas de materiais de construção, fábricas e oficinas de reparação de máquinas são apenas algumas das muitas indústrias em que o nosso produto pode ser aplicado.Lojas de mantimentosO produto pode também ser vantajoso para as explorações agrícolas, os canteiros de obras, as fábricas de alimentos e bebidas, as empresas de energia e de mineração e outras empresas.A utilização do produto pode ser um activo valiosoPode até ser usado para empresas de publicidade.
Em casa, este produto pode também ser útil de muitas formas diferentes.Os clientes podem usá-lo para o seu próprio lazer e conveniência.Pode ajudar a tornar quase qualquer tarefa mais eficiente e fácil.
