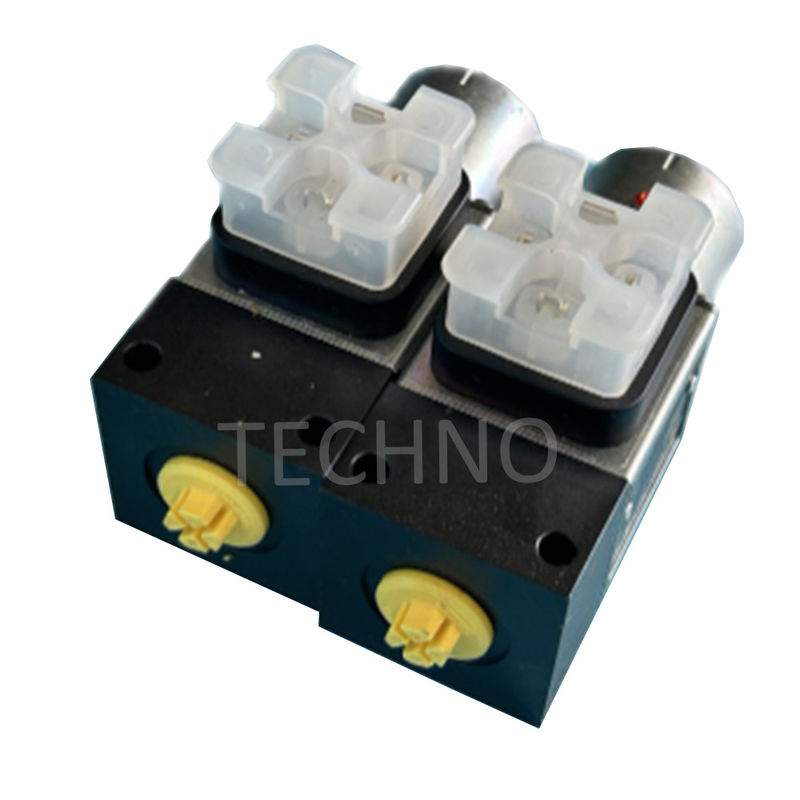

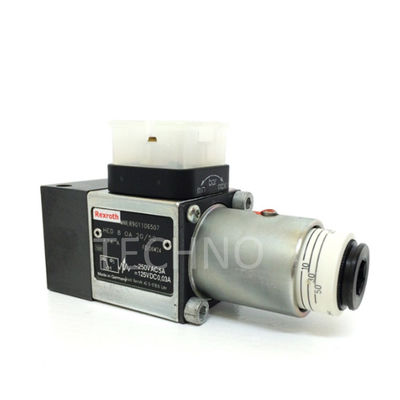

Rexroth HED8OH-2X/200 Controle de fluxo eficiente com faixa de viscosidade da válvula de controlo hidráulica de 10 a 800 mm2/S
O comutador de pressão hidrelétrico tipo HED 8 é um comutador de pressão de tipo pistão.Quando a pressão a controlar estiver abaixo da pressão definidaA pressão a controlar é aplicada através do bico no pistão,enquanto o pistão é apoiado pela placa de mola e age contra a força de regulação contínua da mola de compressão.
A placa de mola transmite o movimento do pistão para o micro interruptor e libera este último quando a pressão definida é atingida.Dependendo da configuração do circuitoAlém disso, a parada positiva mecânica da placa de mola tem duas funções: protege o microinterruptor em caso de queda súbita de pressão de danos,e impede a compressão sólida da mola de compressão quando há pressão excessiva.
Nota: Para aumentar a sua vida útil, o interruptor de pressão deve ser montado com baixas vibrações e deve ser protegido contra ondas de pressão hidráulica.
Características:
Este produto é ideal para montagem de subplacas e instalação de tubulações.É implantável de acordo com a norma ISO 16873 em termos de ligação de flangeExistem 5 níveis de pressão para escolher e 4 tipos de regulação:
- Fuso com/sem tampa protetora
- Espinhas com balança, com ou sem tampa protetora
- Máquinas de secar ou de secar
- Máquinas de secar ou de secar
Uma ligação elétrica está disponível com um grande conector cúbico e um conector M12 x 1.Dispõe igualmente de um micro-interruptor com função de contacto NC/NO e comutação sem potencial de correntes de 1 mA para 2 APor último, o dispositivo também tem aprovação UL para comprimentos de pressão de até 350 bar.
Parâmetros técnicos:
| Dados técnicos |
| Conexão elétrica / conector de acoplamento |
K14 |
EN 175301-803, 3 pólos + PE |
| K35 |
IEC 61076-2-101, M12 x 1, codificação A, 4 polos |
| Classe de protecção de acordo com a EN 60529 |
K14 |
IP 65 com conector de acoplamento montado e bloqueado |
| K35 |
IP 67 com conector de acoplamento montado e bloqueado |
| Frequência máxima de comutação |
1/h |
7200 |
| Precisão de comutação (precisão de repetição) |
< ± 1 % da pressão de regulação |
| Interruptores |
De acordo com o VDE 0630-1/DIN EN 61058-1 |
| Resistência de transição |
mΩ |
< 50 |
| Coordenação do isolamento |
Categoria de sobrevoltagem 3 |
| Contaminação |
Grau de contaminação 3 |
| Tempo de salto |
ON/ms |
< 5 |
| |
OFF/ms |
< 5 |
| Corrente mínima |
mA |
1.0 com corrente contínua de 24 V |
| Corrente máxima |
A |
0.5 com 50 V de corrente contínua, indutivo
0.2 com 125 V de corrente contínua, indutivo
0.1 com corrente contínua de 250 V, indutivo
2.0 com corrente alternada de 250 V |
Aplicações:
No domínio da produção de petróleo e de produtos químicos, os relés de pressão podem monitorizar as alterações de pressão nos recipientes e tubulações, disparar dispositivos de alarme ou válvulas de controlo automáticas em tempo útil,e garantir a segurança e estabilidade do processo de produçãoNa indústria farmacêutica, os relés de pressão são responsáveis pela monitorização em tempo real da pressão dos equipamentos farmacêuticos.Pode tomar rapidamente as medidas correspondentesNo sector dos medicamentos, a utilização de produtos farmacêuticos, como válvulas de fechamento, bombas de emergência, etc., para evitar danos ao equipamento e garantir a qualidade dos medicamentos.os relés de pressão também podem monitorar o estado de pressão dos equipamentos de produção, garantindo que os produtos sejam produzidos e embalados sob condições de pressão adequadas, melhorando assim a eficiência da produção e a qualidade dos produtos.
Apoio e Serviços:
Apoio técnico e serviço de válvulas de controlo hidráulicas
Na ABC Company, orgulhamos-nos da qualidade das nossas válvulas de controlo hidráulico e fornecemos suporte técnico e serviço para garantir que o seu produto funcione de forma óptima.Os nossos especialistas técnicos têm experiência na instalação, manutenção e reparação de válvulas de comando hidráulico, e pode prestar os seguintes serviços:
- Solução de problemas e diagnóstico
- Instalação e instalação
- Reparações e substituições
- Optimização e melhorias dos sistemas
- Manutenção preventiva
Para mais informações sobre o nosso suporte técnico e serviço de válvulas de controle hidráulico, entre em contato conosco em info@ABCCompany.com ou ligue para nós no (888) 555-5555.
Embalagem e transporte:
Embalagem e transporte da válvula de controlo hidráulica
A válvula de controlo hidráulica é embalada em caixas ou caixotes e enviada ao cliente de acordo com as exigências do cliente.Dependendo do tamanho e peso do produtoA embalagem é concebida para manter os produtos seguros e protegidos durante o transporte e para os proteger de eventuais danos.
A válvula de controle hidráulico é enviada usando uma variedade de métodos de transporte, incluindo terra, ar e mar. O método de envio é determinado pelas necessidades do cliente,e o custo do transporte é calculado com base no peso e tamanho do produto e no destino.
Perguntas frequentes:
P1: Qual é a marca da válvula de controlo hidráulica Rexroth?
A1: Rexroth.
P2: Qual é o número de modelo da válvula de controlo hidráulica Rexroth?
A2: HED8OH-2X/50.
Q3: Onde é o local de origem da válvula de controlo hidráulica Rexroth?
A3: China.
Q4: Qual é a certificação da válvula de controlo hidráulica Rexroth?
A4: CE.
Q5: Qual é a quantidade mínima de encomenda da válvula de controlo hidráulica Rexroth?
A5: 1.
