Classificação de equipamento
Pressão 0-1mpa Temperatura-5~150°C SS316
Descrição do produto:
Acoplagem reta de diâmetro diferente - Série KQG2
A linha de aço inoxidável KQG2 da SMC® oferece aos engenheiros uma escolha de acessórios de alta performance, leve e compacto para quando a resistência à corrosão, produtos químicos e altas temperaturas é vital.30% menor e 62% mais leve do que a gama KQG existente e disponível para diâmetros de tubos de 3,2 a 16 mm. Adequado para utilização com ar comprimido, água,a vapor e capaz de funcionar numa gama diversificada de pressões (-100kPa a 1MPa) e condições de temperatura (-5°C a +150°C).
Acessórios para veículos automóveis e veículos automóveis

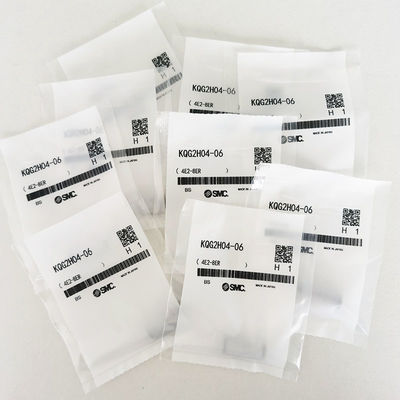

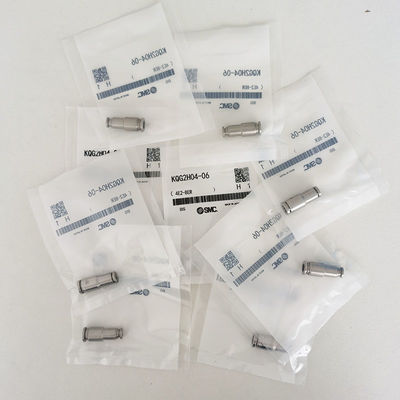

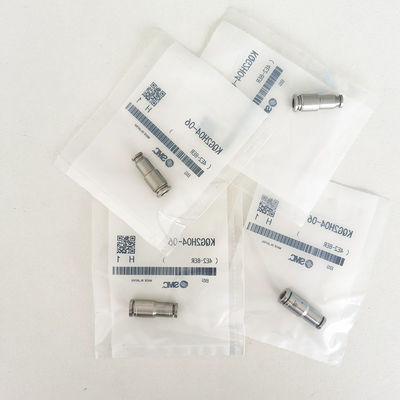

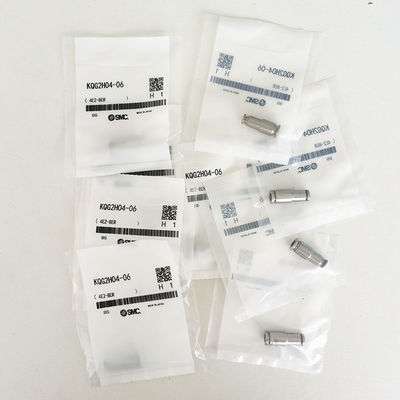

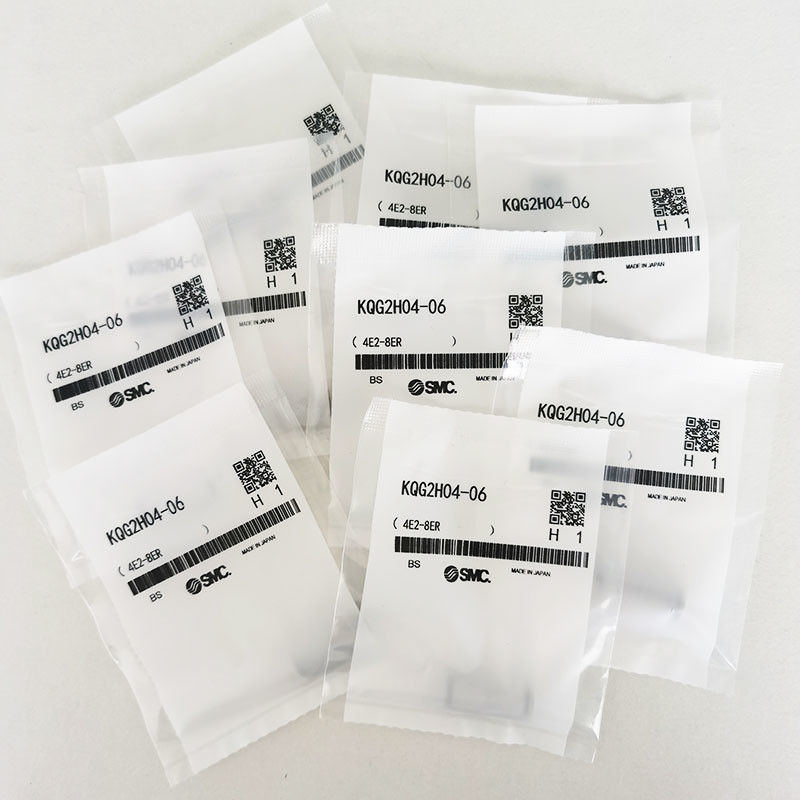

KQG2 SUS316 Acessórios de aço inoxidável
Os acessórios pneumáticos de um toque da série SMC KQG2 são fabricados a partir de aço inoxidável SUS316, oferecendo propriedades resistentes à corrosão que são melhores do que o aço inoxidável de grau 304.O aço inoxidável SUS316 oferece melhores propriedades de resistência à corrosão e a furos, e é especialmente adequado para ambientes de cloreto.
Os acessórios de um toque da série KQG2 utilizam vedações FKM e podem ser utilizados com uma variedade de tubos, incluindo nylon, nylon macio, poliuretano, poliolefina, FEP e PFA.Os acessórios são adequados para utilização com vapor e não contêm graxa.
Tubos aplicáveis:
| Tubos aplicáveis |
Tubos aplicáveis |
FEP, PFA, Nylon, Nylon macioNotas1), Poliuretano, Poliolefina |
| Tubos 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Especificações |
FluidoNotas3) |
Ar, água, vapor Notas2)
|
| Intervalo de pressão de funcionamento |
-100 kPa a 1 MPaNotas4) |
| Pressão de prova |
3.0 MPa |
| Temperatura ambiente e do fluidoNotas5) |
- 5 a 150°C (sem congelamento)Notas4) |
| Lubrificante |
Especificação sem gordura |
| Selo nos fios |
Com selante |
Temperatura
Condição de montagem
a capa interna |
Tubos |
Temperatura |
| Tubos FEP/Série TH |
80°C ou mais |
| Tubos Super PFA/Série TL |
120°C ou mais |
| |
|
| Direita de diâmetro diferente: KQG2H |
Aplicável
tubulação de overdose
(mm) |
Modelo |
Notas1)
ØD |
L |
M1 |
M2 |
Notas2)
Eficaz
Área (mm2) |
Peso |
| a) |
b |
| Ó3.2 |
ø4 |
KQG2H23-04 |
9 |
25.6 |
12 |
12.6 |
3.4 |
6.5 |
| ø4 |
ø6 |
Classificação dos produtos |
12 |
27.2 |
12.6 |
13.6 |
5.6 |
11.6 |
| ø6 |
ø8 |
Classificação dos produtos |
14 |
30.7 |
13.6 |
16.1 |
13.1 |
16.3 |
| ø8 |
ø10 |
Classificação dos produtos |
17 |
34.1 |
16.1 |
17 |
26.1 |
26 |
| ø10 |
ø12 |
KQG2H10-12 |
19 |
36.6 |
17 |
18.6 |
41.5 |
33.3 |
| ø12 |
ø16 |
CQG2H12-16 |
24.6 |
40.4 |
18.6 |
20.8 |
58.3 |
54.7 |
Nota 1):Para tubos de nylon macios, não se pode utilizar água.
Nota 2):Consultar o SMC sobre o tubo aplicável separadamente.
Nota 3):Evitar a utilização em uma aplicação que contenha vácuo, como um testador de vazamento, uma vez que há vazamento.
Nota 4):Verificar a faixa de pressão de funcionamento e a faixa de temperatura de funcionamento do tubo.
Nota 5):Recomenda- se que use a manga interna nas seguintes condições (excetoØ3.2):
● Quando utilizado a altas temperaturas.
● Quando utilizado a altas temperaturas.
