SS316 0-1mpa Indústria de automação
Descrição do produto:

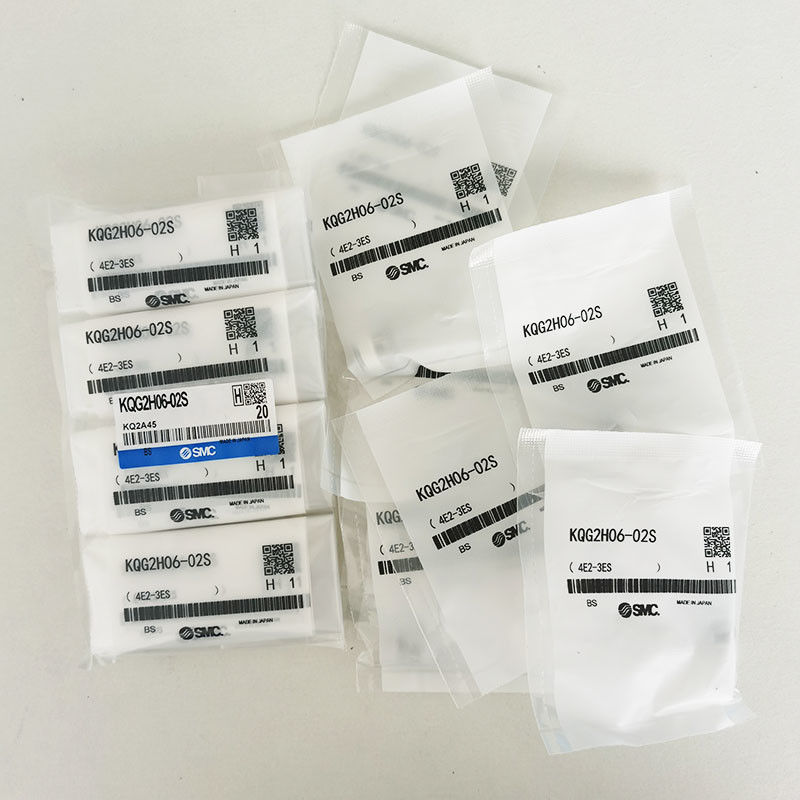

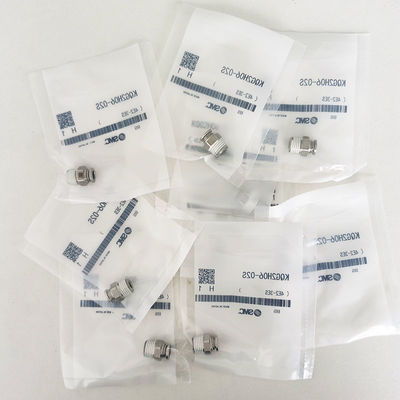

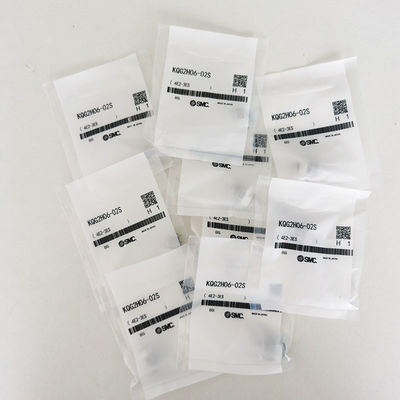

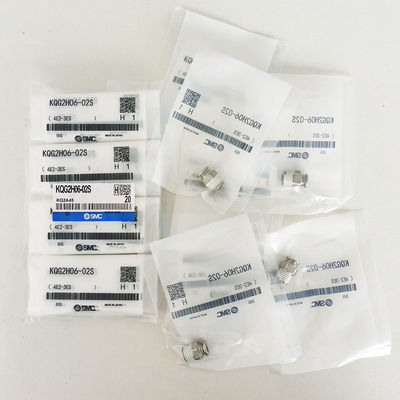

Fittings de ligação masculina com vedação de fios, aço inoxidável 316 (KQG2H06-02S)
Número da parte: Classificação dos veículos
Instalação SMC One-Touch
Características
· Compacto com peso reduzido.
· Sem gordura.
· Pode ser utilizado com vapor.
· Parte metálica: SUS316, parte de vedação: FKM especial.
· Temperatura do fluido de funcionamento: -5 a + 150°C
· Conforme à Lei de Saneamento de Alimentos do Japão. (Materiais de peças conformes ao teste de padrões de ferramenta e recipiente de embalagem.)
Aplicações
· Utilizado para tubulação numa direcção a partir de um fio feminino.
Tubos aplicáveis:
| Tubos aplicáveis |
Tubos aplicáveis |
FEP, PFA, Nylon, Nylon macioNotas1), Poliuretano, Poliolefina |
| Tubos 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Especificações |
FluidoNotas3) |
Ar, água, vapor Notas2)
|
| Intervalo de pressão de funcionamento |
-100 kPa a 1 MPaNotas4) |
| Pressão de prova |
3.0 MPa |
| Temperatura ambiente e do fluidoNotas5) |
- 5 a 150°C (sem congelamento)Notas4) |
| Lubrificante |
Especificação sem gordura |
| Selo nos fios |
Com selante |
Temperatura
Condição de montagem
a capa interna |
Tubos |
Temperatura |
| Tubos FEP/Série TH |
80°C ou mais |
| Tubos Super PFA/Série TL |
120°C ou mais |
| |
|
Nota 1)Para tubos de nylon macios, não se pode utilizar água.
Nota 2)Consultar o SMC sobre o tubo aplicável separadamente.
Nota 3)Evitar a utilização em uma aplicação que contenha vácuo, como um testador de vazamento, uma vez que há vazamento.
Nota 4)Verificar a faixa de pressão de funcionamento e a faixa de temperatura de funcionamento do tubo.
Nota 5)Recomenda- se que use a manga interna nas seguintes condições (excetoØ3.2):
● Quando utilizado a altas temperaturas.
● Quando utilizado a altas temperaturas.
|
Conector masculino: KQG2H
|
Aplicável
tubulação de overdose
(mm) |
Conexão
Fios
R, M |
Modelo |
H
(Largura
em plano) |
Nota 1)
ØD |
L |
A* |
M |
Nota 2)
Eficaz
Área (mm2) |
Peso |
| Ó3.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
Classificação dos produtos |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| Quatro por cento |
Classificação dos produtos |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| Quatro por cento |
Classificação dos produtos |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
Classificação dos veículos |
18.1 |
15 |
13.1 |
7 |
| Quatro por cento |
Classificação dos veículos |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
Classificação dos produtos |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
Classificação dos veículos |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| Quatro por cento |
Classificação dos veículos |
22.3 |
17.6 |
12.9 |
| 3/8 |
Classificação dos produtos |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
Classificação dos produtos |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| Quatro por cento |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
Classificação dos produtos |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
Quatro por cento |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
Classificação dos produtos |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
Classificação dos produtos |
24 |
29.5 |
23.1 |
113 |
37.4 |
