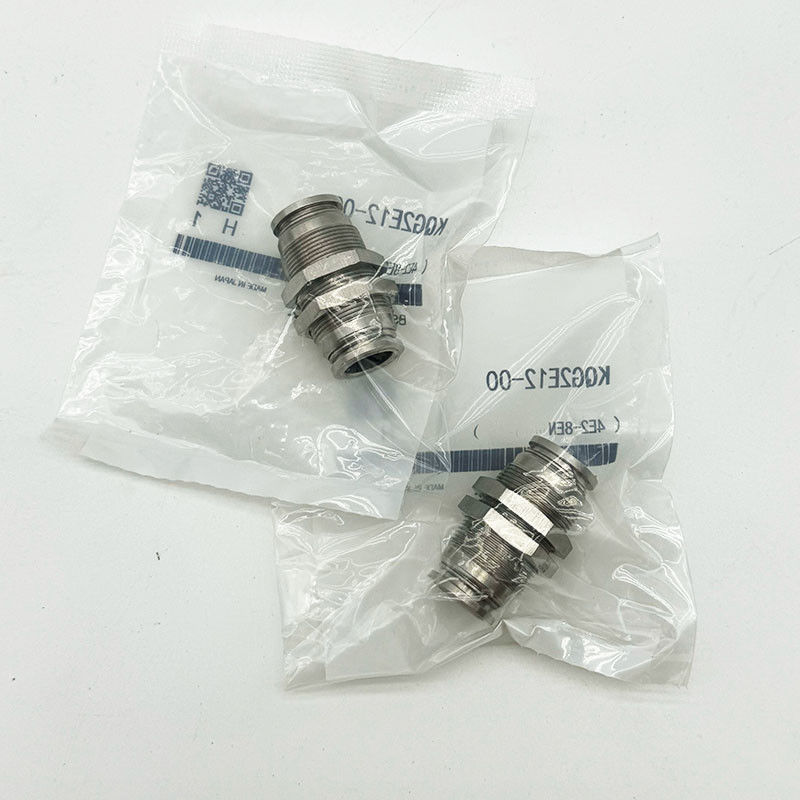

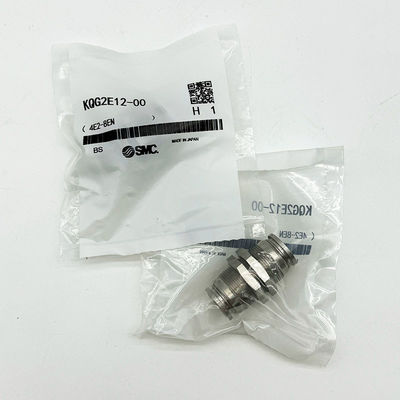

Parede União - Série KQG2
A linha de aço inoxidável KQG2 da SMC® oferece aos engenheiros uma escolha de acessórios de alta performance, leve e compacto para quando a resistência à corrosão, produtos químicos e altas temperaturas é vital.30% menor e 62% mais leve do que a gama KQG existente e disponível para diâmetros de tubos de 3,2 a 16 mm. Adequado para utilização com ar comprimido, água,a vapor e capaz de funcionar numa gama diversificada de pressões (-100kPa a 1MPa) e condições de temperatura (-5°C a +150°C).
Acessórios para veículos automóveis e veículos automóveis
KQG2 SUS316 Acessórios de aço inoxidável
Os acessórios pneumáticos de um toque da série SMC KQG2 são fabricados a partir de aço inoxidável SUS316, oferecendo propriedades resistentes à corrosão que são melhores do que o aço inoxidável de grau 304.O aço inoxidável SUS316 oferece melhores propriedades de resistência à corrosão e a furos, e é especialmente adequado para ambientes de cloreto.
Os acessórios de um toque da série KQG2 utilizam vedações FKM e podem ser utilizados com uma variedade de tubos, incluindo nylon, nylon macio, poliuretano, poliolefina, FEP e PFA.Os acessórios são adequados para utilização com vapor e não contêm graxa.
Especificações
|
Atributo
|
Valor
|
|
Conector A
|
Empurrar 12 mm
|
|
Conector B
|
Empurrar 12 mm
|
|
Tipo de instalação pneumática
|
Adaptador tubo-a-tubo da parede
|
|
Estilo de ligação
|
Tubo a tubo
|
|
Temperatura máxima de funcionamento
|
+ 150°C
|
|
Temperatura mínima de funcionamento
|
-5°C
|
|
Pressão máxima de funcionamento
|
1 MPa, 3 (proof) MPa
|
|
Diâmetro do buraco de montagem
|
21 mm
|
|
Os padrões são cumpridos
|
Compatível com a norma IEC, ISO e RoHS
|
|
Diâmetro externo do tubo aplicável (mm)
|
Modelo
|
T
(M)
|
H
(largura através dos planos)
|
L
|
Furo de montagem
|
M
|
Área efetiva da secção transversal (mm)2)Nota)
|
Peso (g)
|
|
Ó3.2
|
KQG2E23-00
|
M10 × 1
|
12
|
32.2
|
11
|
12
|
3.4
|
14
|
|
ø4
|
KQG2E04-00
|
M10 × 1
|
12
|
32.4
|
11
|
12.6
|
5.6
|
14
|
|
ø6
|
Classificação dos veículos
|
M14 × 1
|
17
|
33.6
|
15
|
13.6
|
13.1
|
25.8
|
|
ø8
|
Classificação dos veículos
|
M15 × 1
|
19
|
36.4
|
16
|
16.1
|
26.1
|
30.4
|
|
ø10
|
KQG2E10-00
|
M18 × 1
|
21
|
37.2
|
19
|
17
|
41.5
|
40.3
|
|
ø12
|
KQG2E12-00
|
M20 × 1
|
24
|
39.2
|
21
|
18.6
|
58.3
|
49.9
|
|
ø16
|
KQG2E16-00
|
M27 × 1
|
30
|
42.6
|
28
|
20.8
|
113
|
87.3
|
Nota: Os valores são os que são utilizados quando se utiliza um tubo FEP.
-
Condições de temperatura para o equipamento da capa interna
|
Tubos utilizados
|
Temperatura
|
|
Tubo FEP / série TH
|
80°C ou mais
|
|
Super tubo PFA / série TL
|
120°C ou mais
|
Embalagem e transporte:
Embalagem e transporte
Os acessórios de tubos pneumáticos são cuidadosamente embalados e enviados para garantir a entrega segura aos nossos clientes.Caixa de cartão ondulado para proteção durante o transporte.
Oferecemos várias opções de envio para atender às necessidades de nossos clientes.As nossas tarifas de envio são calculadas com base no peso e destino do pacote..
Para encomendas internacionais, tomamos especial cuidado para cumprir todas as regulamentações aduaneiras necessárias e garantir a entrega pontual.Também oferecemos informações de rastreamento para todos os pedidos para que os clientes possam acompanhar facilmente o progresso do seu envio.
Na Pneumatic Pipe Fittings, estamos comprometidos em fornecer produtos de alta qualidade e excelente serviço ao cliente.Esforçamo-nos para tornar o processo de embalagem e envio o mais suave e eficiente possível para os nossos estimados clientes.
Perguntas frequentes:
Perguntas frequentes sobre os acessórios de tubos pneumáticos
P: Qual é a marca destes acessórios de tubos pneumáticos?
A: A marca é SMC.
P: Qual é o número de modelo destes acessórios de tubos pneumáticos?
A: O número do modelo éKQG2E10-00.
P: Onde são fabricados estes acessórios de tubos pneumáticos?
R: Estes acessórios pneumáticos para tubos são fabricados na China.
P: Estes acessórios de tubulação pneumáticos são certificados CE?
R: Sim, estes acessórios de tubos pneumáticos são certificados CE.
P: Qual é a quantidade mínima de encomenda para estes acessórios de tubos pneumáticos?
R: A quantidade mínima de encomenda é de 20 peças.
P: O preço destes acessórios de tubos pneumáticos é negociável?
R: Sim, o preço é negociável, dependendo da quantidade e de outros fatores.
P: Como são embalados estes acessórios de tubos pneumáticos?
A: Estes acessórios de tubos pneumáticos são embalados em caixas de papelão ou conforme os requisitos do cliente.
P: Qual é o prazo de entrega para estes acessórios de tubos pneumáticos?
R: O prazo de entrega é de 1 a 7 dias úteis após o pagamento.
Q: Quais são os métodos de pagamento aceites para estes acessórios de tubos pneumáticos?
R: Os métodos de pagamento aceitos são T/T, Western Union e Paypal.
P: Qual é a capacidade de abastecimento destes acessórios de tubos pneumáticos?
R: A capacidade de fornecimento é de 5000 peças por mês.
