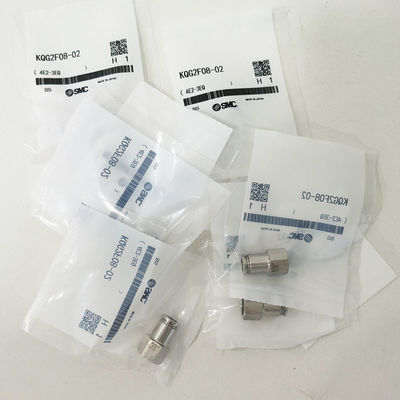

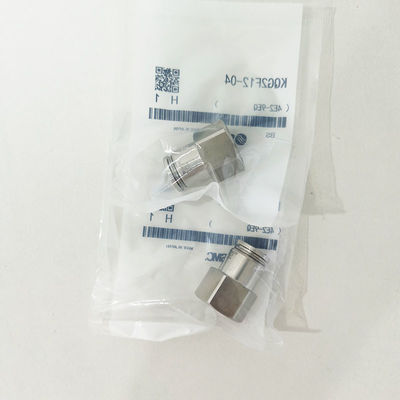

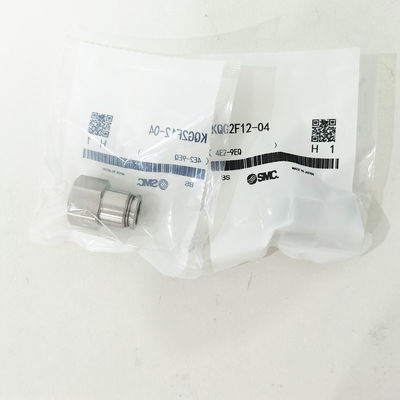

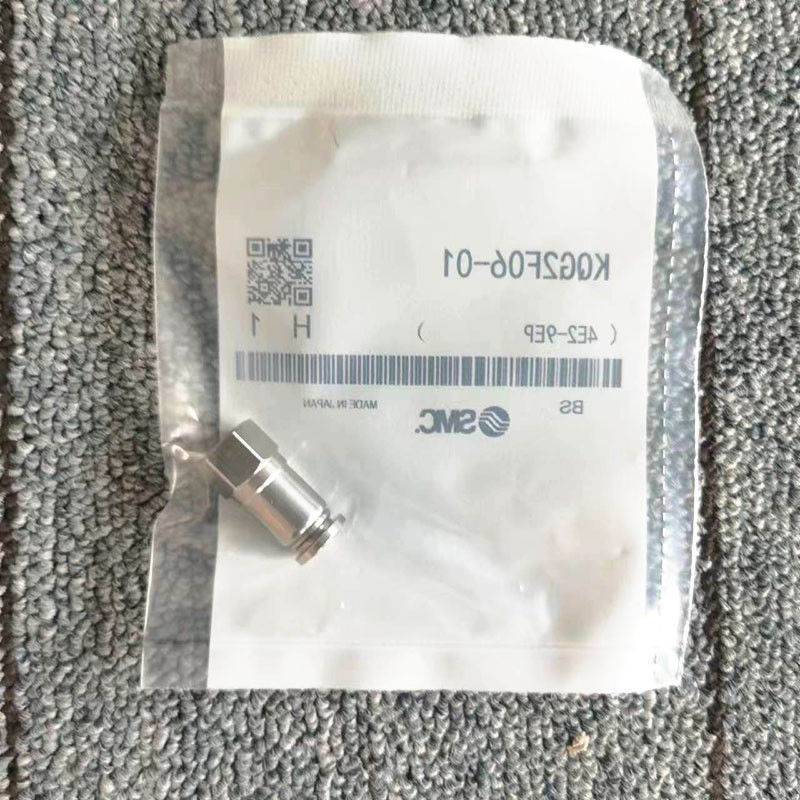

SMC série KQG2F conector feminino empurrar para conectar acessórios
Descrição do produto:
A série KQG2 é um encaixe de um toque feito de todo o aço inoxidável SUS316, exceto partes de vedação.Nylon moleA série KQG2 está disponível em tamanhos métricos e polegadas.e oferece mais variações de configuração e tamanhos de tubos do que a série KQG.
Características:
Este produto foi concebido para ser altamente compacto e leve, oferecendo dimensões aproximadamente 30% mais curtas e um peso 62% mais leve em comparação com o modelo da série KQGF.Feito com materiais de alta qualidade, é equipado com aço inoxidável 316 para os seus componentes metálicos e FKM especial para as suas partes de vedação.
Não só é durável, mas também oferece versatilidade com a capacidade de ser usado com vários materiais de tubulação, como FEP, PFA, nylon, nylon macio, poliuretano e poliolefina.Isto faz com que seja uma escolha adequada para uma ampla gama de aplicações.
O seu intervalo de temperatura de -5 a 150°C proporciona flexibilidade e desempenho fiável.
Parâmetros técnicos:
| Tipos |
[Ajuntamentos de toque único] Single-Action / parafuso |
Tipo de adaptação |
Direção de montagem do parafuso |
| Fluido aplicável |
Água / Ar / Vapor |
Material do corpo |
SUS316 |
| Aplicação |
Padrão/Mini |
Material de fio |
SUS316 |
| Embalagem, material do O-ring |
FKM especial (Fluorato de revestimento) |
Instalação de parafusos, direcção |
Fêmea hetero |
| Temperatura de funcionamento ((°C) |
- 5 ¢ 150 |
O.D.1 (φ) |
6 |
| Tipos de ligação |
Rc |
Parafuso de ligação |
1/8 |
| Número de tubos de ligação (peça) |
1 |
- |
- |
Diâmetro externo do tubo aplicável
mm |
Fios de ligação
Rc |
Modelo |
H
(largura através dos planos) |
øDNota 1) |
L1 |
L2 |
M |
Área efetiva da secção transversalNota 2)
(mm2) |
Peso
(g) |
| Ó3.2 |
1/8 |
Classificação dos veículos |
12 |
8 |
23.3 |
9.8 |
12 |
3.4 |
8.9 |
| ø4 |
1/8 |
Classificação dos veículos |
12 |
8.7 |
23.7 |
9.8 |
12.6 |
5.6 |
9.2 |
| Quatro por cento |
Classificação dos veículos |
17 |
28.7 |
13.2 |
21.6 |
| ø6 |
1/8 |
Classificação dos veículos |
12 |
11.1 |
24.2 |
10 |
13.6 |
13.1 |
10.5 |
| Quatro por cento |
Classificação dos veículos |
17 |
29.2 |
13.4 |
23.1 |
| 3/8 |
Classificação dos veículos |
19 |
30.6 |
14.2 |
24.5 |
| ø8 |
1/8 |
Classificação dos produtos |
14 |
13.4 |
26.3 |
9.6 |
16.1 |
26.1 |
16.3 |
| Quatro por cento |
Classificação dos veículos |
17 |
31.3 |
13.7 |
25.5 |
| 3/8 |
Classificação dos veículos |
19 |
32.7 |
14.4 |
27 |
| ø10 |
Quatro por cento |
Classificação dos veículos |
17 |
16.4 |
31.6 |
13.9 |
17 |
41.5 |
28.8 |
| 3/8 |
Classificação dos veículos |
19 |
33 |
14.7 |
30.4 |
| ø12 |
Quatro por cento |
Classificação dos veículos |
19 |
18.5 |
32.6 |
13.3 |
18.6 |
58.3 |
37.5 |
| 3/8 |
Classificação dos veículos |
34 |
14.7 |
32.3 |
| 1/2 |
Classificação dos veículos |
24 |
39.3 |
18.4 |
50.2 |
| ø16 |
3/8 |
Classificação dos veículos |
24 |
24.6 |
35.3 |
13.5 |
20.8 |
81 |
59.7 |
| 1/2 |
Classificação dos veículos |
40.6 |
18.8 |
113 |
57 |
Nota 1: øD indica o diâmetro máximo.
Nota 2) Os valores correspondem aos valores de utilização de um tubo FEP, sendo apenas os valores de ø16 os valores de utilização de um tubo de nylon.
