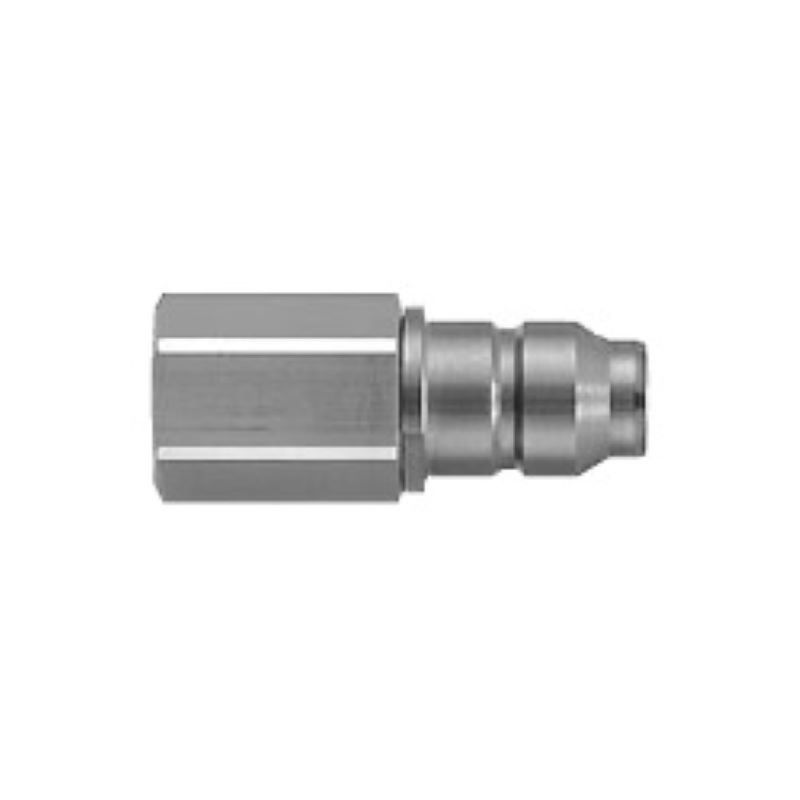

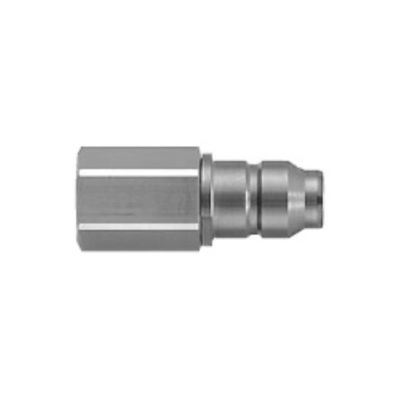

Name: SMC Fittings Pneumáticos Plug KKA4P-02F SUS Tipo de Filamento Feminino Série KKA
Brand: YW DKE TRADING COMPANY
SKU: Série KKA4P-02F
Availability: InStock

Casa Produtos Acessórios para tubos pneumáticos

SMC Fittings Pneumáticos Plug KKA4P-02F SUS Tipo de Filamento Feminino Série KKA

Detalhes do produto:

Lugar de origem:	China
Marca:	SMC
Certificação:	CE
Número do modelo:	Série KKA4P-02F

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	Saco de plástico, caixa, caixa, palete
Tempo de entrega:	1-7 dias úteis após o pagamento
Termos de pagamento:	T/T, Western Union, Paypal
Habilidade da fonte:	5000 peças/1Mês

Contato

Descrição de produto detalhada

Operating Pressure Range(MPa):	0.1-1MPa	Pipe Connection Bore Dia.:	Rc1/4
Operating Temperature Range(°C):	-5～150	Applicable Fluid:	Water / Air
Size of Body:	1/4	Guaranteed Proof Pressure:	10MPa
Destacar:	A série KKA é constituída por um conector kka4p-02f , Equipamento de ensaio de água , Fêmea de filamento kka4p-02f

Série KKA SS316 (KKA4P-02F) Tipo Plug (P) Filamento Feminino Tipo S

Especificações configuradas

Tipo	Padrão	Tipo de articulação	Fêmeas com rosca
Homem/mulher	Plug	Material do corpo	SUS304
Material do selo	[NBR] 00011	Fluido aplicável	Água / Ar
Ambiente de funcionamento, aplicações	Padrão	Intervalo de temperatura de funcionamento ((°C)	- 5 ¢ 150
Intervalo de pressão de funcionamento ((MPa)	0 ¢ 1	Tamanho do corpo	Quatro por cento
Conexão de tubos Bore Dia.	Rc1/4	Com ou sem válvula de retenção	Y

Especificações do tipo de filamento feminino da série S do acoplador KKA

Sem, válvula de retenção, tampão, tipo de fio feminino

SMC Fittings Pneumáticos Plug KKA4P-02F SUS Tipo de Filamento Feminino Série KKA 0

Símbolos JIS para a série KKA

SMC Fittings Pneumáticos Plug KKA4P-02F SUS Tipo de Filamento Feminino Série KKA 1

Características dos modelos com válvula de retenção em ambos os lados

Tamanho do corpo	Quantidade de gotejamento de líquido (cm3 por instância)	Quantidade de aeração (cm3 por instância)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

"Quantidade de gotejamento de líquido" refere-se à quantidade de água interna que se perde quando a tomada da tomada é desligada.
"Quantidade de aeração" refere-se à quantidade de ar externo que é absorvida quando a tomada e a tomada estão ligadas.

Fluido de trabalho	Água, ar
Intervalo de pressão de funcionamento_*1	KKA3: -100 kPa a 1 MPa KKA4, KKA6, KKA7, KKA8, KKA9: 0 a 1 MPa
Pressão de prova garantida	10 MPa
Intervalo de temperatura ambiente e fluido de trabalho	-5 a + 150°C (sem congelamento) *Não pode ser usado para vapor.
Especificação não lubrificada	Não usa graxa. (Partes deslizantes de borracha e metal: revestimento com flúor)
Materiais	Partes metálicas: SUS304; partes de borracha: fluoroelastômer (FKM especial)

*1: Não utilizar em conjunto com um testador de fugas ou para retenção de vácuo, uma vez que não é possível garantir fugas zero.

Desempenho

Método de ligação da tomada: ligação e libertação de uma única ação
Válvula de retenção: válvula de retenção integrada nos lados da tomada e da tomada, sem válvula de retenção

* A série KKA não pode ser ligada à série KK ou à série KKH.

Desenho estrutural

Desenho estrutural do enchufe

Desenho estrutural da série KKA

Número	Nome da parte	Materiais	Notas
1	Corpo do ficheiro	SUS304	Revestimento com flúor
2	Corpo traseiro com enchufe	SUS304	-
3	Válvula de enchufe	SUS304	-
4	Anel O da válvula	FKM especial	Revestimento com flúor
5	Corpo de enchufe O-ring	FKM especial	Revestimento com flúor
6	Molas de válvula de enchufe	Equivalente a SUS304	KKA3
6	Molas de válvula de enchufe	SUS304	KKA4, KKA6, KKA7, KKA8, KKA9

Dimensões: Plug (P)

Com válvula de retenção

Com válvula de retenção, desenho dimensional do tipo rosca feminina

Tamanho do corpo	Modelo	T Diâmetro da porta de ligação	H Largura através dos pisos	L₁	L₂	Diâmetro mínimo do buraco	Área de secção transversal efectiva mm²	Peso g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
Quatro por cento	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
