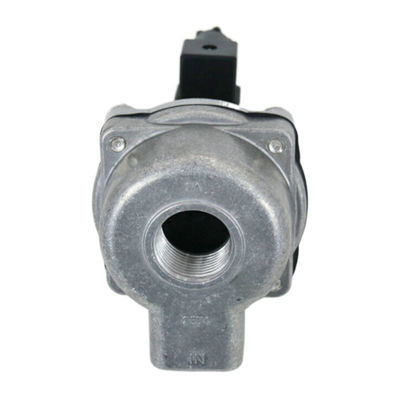

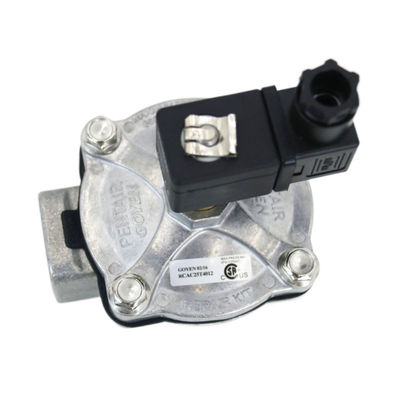

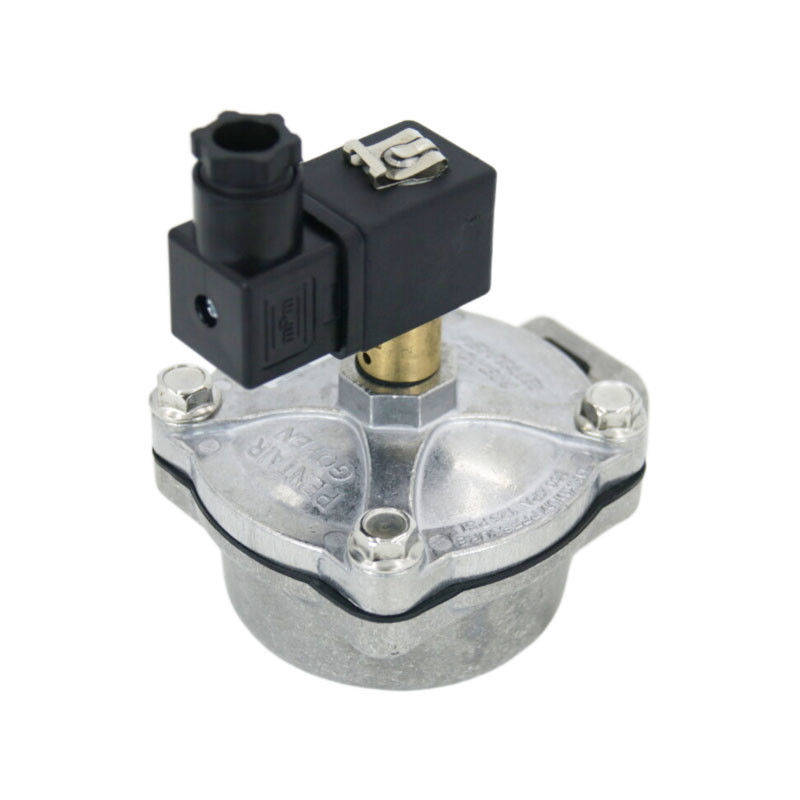

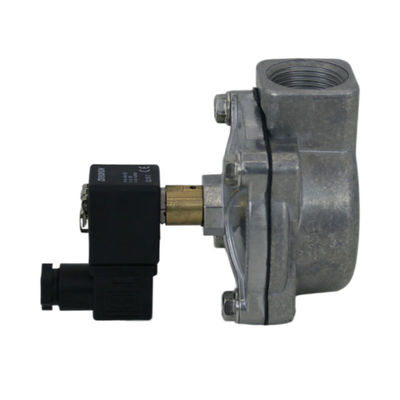

1' CA25T válvulas de jato de pulso de substituição Goyen 0,3MPa~0,8MPa

Valvas de jato de pulso de substituição CA25T

Detecção de poeira de válvulas de jato de pulso de substituição CA25T Goyen:
1. Conecte o ar limpo com a pressão nominal para a entrada de ar da válvula de pulso eletromagnético.Válvula solenoidepara ver se a válvula de pulso eletromagnético está aberta. .

2. Conectar o ar limpo com uma pressão de 0,1 MPa na entrada da válvula de pulso eletromagnético, inserir o sinal elétrico da válvula fechada,e verificar se a válvula de pulso eletromagnético está bem fechada.

3Conecte o ar limpo da fonte de pressão de ar para 0.8 MPa na entrada de ar da válvula de pulso eletromagnético durante 60 minutos para verificar a fuga das partes seladas da válvula de pulso eletromagnético.

Dimensão principal do colector de poeira CA25T de 1'Válvula de jato de pulso:

Detalhes das peças sobressalentes do CA25T 1 InchVálvula de solenoide de recolha de poeira:

Parâmetros técnicos das válvulas de diafragma da série Goyen tipo T:

Princípio de funcionamento das válvulas a jato de pulso do tipo ângulo reto:

A válvula de jato de pulso de ângulo reto é caracterizada por um ângulo reto de 90 graus dos tubos de entrada e saída da válvula.O diafragma na válvula divide a válvula de pulso em duas câmaras de ar dianteira e traseira, e o gás de alta pressão é ligado a partir da entrada de ar para a câmara de ar inferior.O gás passa através dos tubos de pressão constante dos gabinetes superior e inferior e O orificio entra na câmara de descompressãoDado que o carril bloqueia o buraco de alívio da pressão sob a acção da mola, o gás não será descarregado, de modo que a pressão da câmara de descompressão e da câmara inferior são as mesmas,e sob a ação da primavera, o diafragma vai a porta de sopro é bloqueado e o gás não vai correr para fora.

Quando a válvula de pulso é energizada, o núcleo da válvula é levantado pela força eletromagnética, o buraco de alívio de pressão é aberto e o gás é ejetado.Devido à acção do orificio do tubo de pressão constante, a velocidade de saída do buraco de alívio de pressão é maior que a do tubo de pressão constante da câmara de descompressão.A velocidade de entrada do gás faz com que a pressão na câmara de descompressão seja menor do que a pressão na câmara inferior, e o gás na câmara inferior levanta o diafragma para abrir o bico.
