GOYEN 3 1/2' CA102MM válvula de recolha de poeira de substituição

GOYEN 3 1/2' CA102MM válvula de recolha de poeira de substituição

O que é umVálvula de jato de pulso de coleta de poeira?
As válvulas de pulso do diafragma são os componentes mais importantes de um sistema de limpeza de jato de pulso da caixa.

Em um saco de jato de pulso, as válvulas de pulso (também chamadas de válvulas de diafragma) controlam a liberação de pulsos de ar durante o ciclo de limpeza.Quando a placa de controle baghouse ou placa de temporizador inicia um ciclo de limpeza ele envia um sinal elétrico para os solenoidesDentro da válvula de pulso, um diafragma de borracha se abre e fecha para liberar o ar comprimido armazenado no tanque de cabeçalho de ar.O ar passa então através da válvula para os tubos de sopro acima dos filtros e, em seguida, é dirigido para baixo para os filtros para limpá-los.

Dados técnicos das válvulas de montagem plana de imersão total de múltiplos da série MM:

Dimensões gerais da válvula de recolha de poeira de substituição CA102MM Goyen:

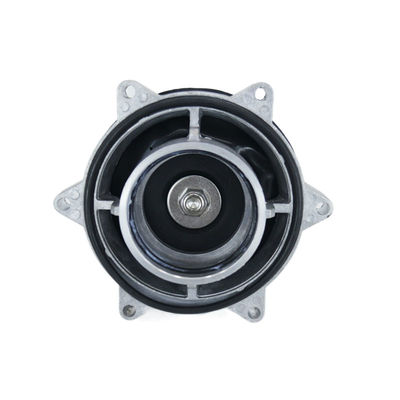

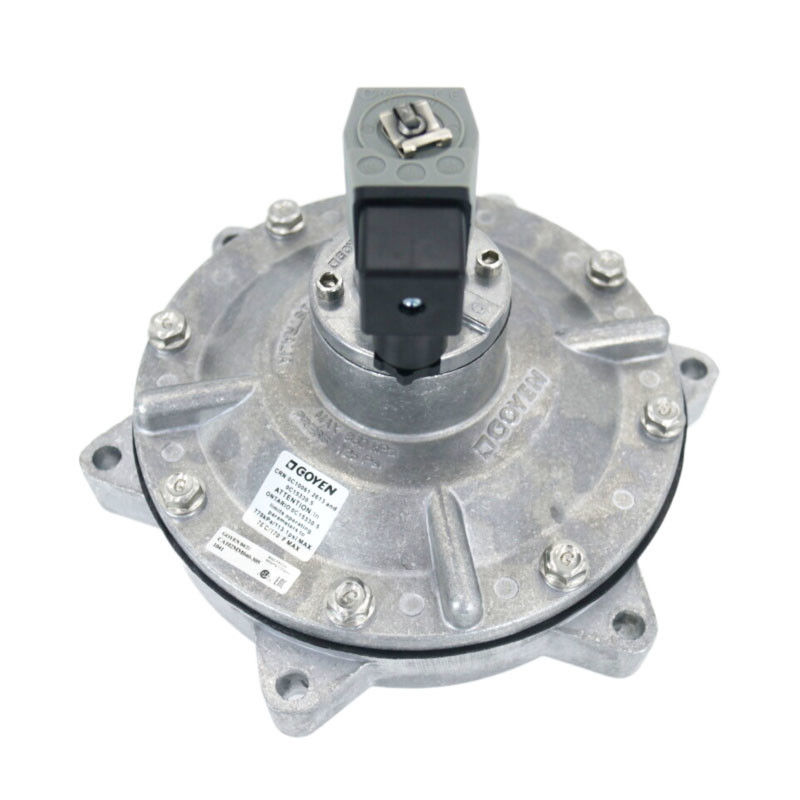

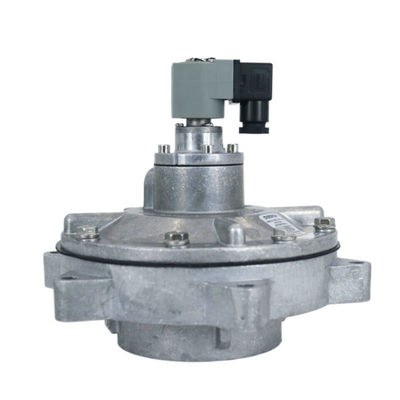

Exibição de detalhes do CA102MM Tipo GoyenVálvula de pulso de recolha de poeira:

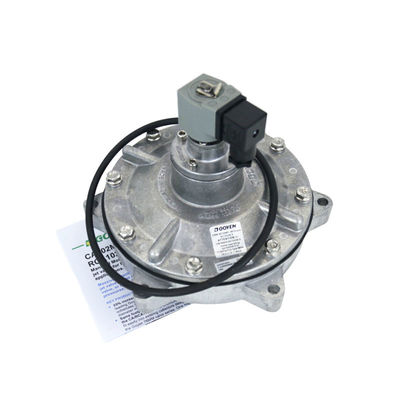

Peças sobressalentes de múltiplos de imersão completa montadosVálvula de jato de pulso:

As válvulas de jato de pulso devem ser submetidas à seguinte inspecção de segurança antes da sua entrega oficial:

1Teste de resistência ao isolamento:
(1) Medir a resistência de isolamento do solenoidea bobina ao invólucro exterior nas condições ambientais especificadas, utilizando um medidor de 500 V com uma amplitude de 0 a 500 MΩ e uma precisão de 1 metro.
(2) Coloque a válvula na caixa de controle de temperatura e umidade, e defina a temperatura para 35 graus, e a umidade relativa é de 85%, aplicar um 50Hz,Voltagem AC sinusoidal de 250 V entre a bobina eletromagnética e o corpo da válvula durante 1minVerifica se há avaria.

2. Teste antivibração:A válvula é fixada no banco de ensaio de vibração, após a frequência de vibração ser de 20 Hz, a amplitude total ser de 2 mm, após 30 minutos de vibração,Verificar se as fixações de cada parte da válvula estão soltas, se o trabalho é normal.

3. Ensaio de vida útil do diafragma:Conecte o ar limpo de pressão nominal para a entrada de ar da válvula de pulso eletromagnético e introduzir o valor de tensão nominal de 0,1s largura e intervalo de 3s noVálvula solenoide, e registar o número de trabalhos contínuos ou cumulativos da válvula.
