Name: CY1B6H-100 200 300 400 500 SMC cilindro sem barras série CY1B
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Casa Produtos Cilindro pneumático do pistão

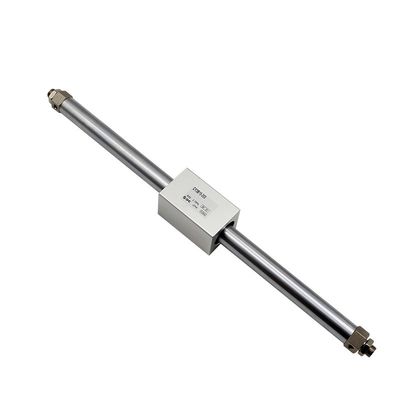

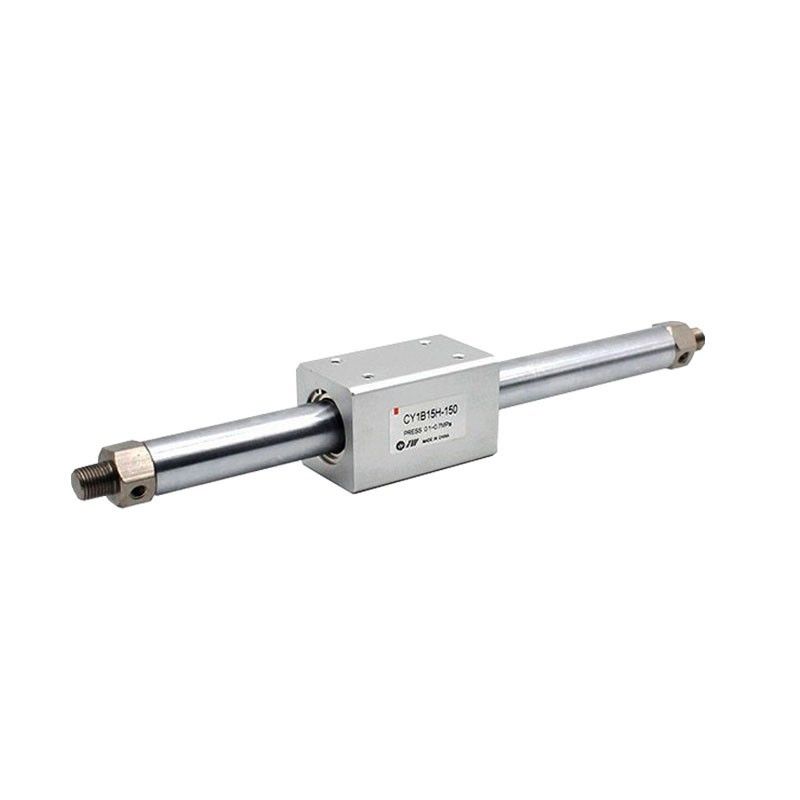

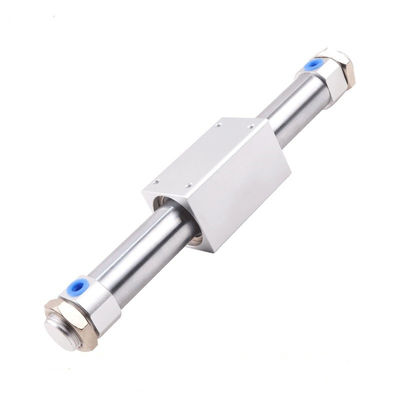

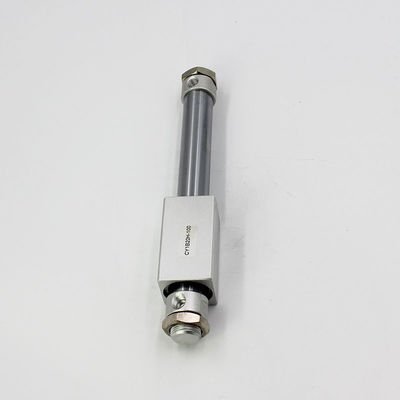

CY1B6H-100 200 300 400 500 SMC cilindro sem barras série CY1B

Detalhes do produto:

Lugar de origem:	China
Marca:	SMC
Certificação:	CE
Número do modelo:	CY1B6H-100

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	Saco de plástico, caixa, caixa, palete
Tempo de entrega:	1-7 dias úteis após o pagamento
Termos de pagamento:	T/T, Western Union, PayPal
Habilidade da fonte:	5000 peças/1Mês

Contato

Descrição de produto detalhada

Tipo de efeito duplo do cilindro:	cilindro de amortecimento ajustável	Tipo de cilindro combinado:	Cilindro pressurizado
Meio de trabalho:	Ar puro	Pressão de trabalho:	0.1~1.0MPa
Pressão garantida:	1.35MPa	Traço de almofada:	20 mm/32 mm
Tamanho da porta:	G1/8 G1/4 G3/8 G1/2	Palavras-chave:	cilindro de ar pneumático sem haste
Modelo:	Cylinder Cy1b, Cylinder Cy3b	Marca comercial:	Pneumático VPC
Destacar:	CY1B6H-100 SMC cilindro sem barras , SMC cilindro sem barras série CY1B

Aceleração padrão

Tamanho da fenda ((mm)	Duração padrão ((mm)	Fabricação Nota) curso máximo (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

Cy1b Cy3b cilindros pneumáticos aerodinâmicos sem haste magnético

1Os cilindros pneumáticos sem haste da série CY3B são muito utilizados na automação
2.Normalmente, o diâmetro do furo: 6 mm, 10 mm, 15 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm
3.Usar almofadas de borracha de tipo padrão para manter o cilindro a funcionar de forma suave, segura e silenciosa.
4- É mais fácil e variável.
5. Tipo de rolamento deslizante.

CY1B6H-100 200 300 400 500 SMC cilindro sem barras série CY1B 0

CY3B cilindro sem haste de engate magnético, a gama de opções de viagem é grande, a tração é maior do que a do cilindro comum;O uso de rolamentos de esferas faz com que o cilindro tenha carga excêntrica e possa se mover suavementeO pistão não possui ligação mecânica entre os deslizadores e o desempenho de vedação é excelente; pode instalar um tampão e a ação de reversão é suave e livre de impactos.

1,Reduzido em peso
2,Redução de comprimento
3,Os retenedores de lubrificante são montados nas superfícies interna e externa do tubo do cilindro para manter a lubrificação.
4,O parafuso de ajuste melhora a precisão/repetibilidade do curso. A posição do curso pode ser mantida com o parafuso de ajuste posicionado ao lado do amortecedor, de modo que o ajuste do curso não é necessário.
5,O fio NPT e o fio G estão disponíveis em série

Tamanho da fenda ((mm)	6	10	15	20	25	32	40	50	63
Meio de trabalho	Ar
Pressão de prova	1.05Mpa
Pressão mínima	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Pressão máxima	0.7Mpa
Temperatura de funcionamento	-10°C a 60°C
Velocidade do pistão	50 a 500 mm/s
Acessórios	Parafuso de borracha
Lubrificação	Não é necessário
Força de retenção do ímã ((N)	19.6	53.9	137	231	363	588	922	1471	2256

cilindro sem haste de ligação magnética básica da série CY3BCaracterísticas do produto

Características do produto	1O anel resistente ao desgaste é 70% superior ao da série CYl B, melhorando assim a capacidade de suporte do eixo.
	O anel resistente ao desgaste de resina especial é utilizado para melhorar a lubrificação e a durabilidade.
	3O anel à prova de poeira do pedal reduziu a pressão de trabalho mínima em 30%.
	4As dimensões da instalação são as mesmas da série CY1B/R.

CY1B6H-100 200 300 400 500 SMC cilindro sem barras série CY1B 1

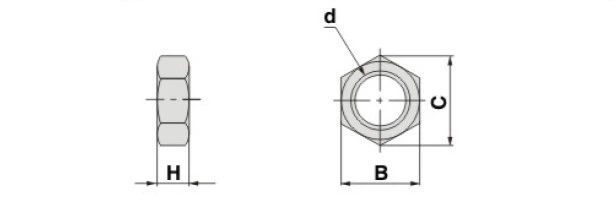

Componente	Tamanho do forro (mm)	d	H	B	C
SNJ-006B	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Instalação e instrução

Instalação e instrução	1.Deve limpar a sujeira na linha de tubulação antes da ligação do cilindro, a fim de manter a limpeza interna dos cilindros.
	2.O meio utilizado pelo cilindro deve ser filtrado por um elemento de filtragem (superior a 40 mm) antes de ser utilizado.
	3As medidas anticongelantes devem ser tomadas em ambientes de baixa temperatura, a fim de evitar que a humidade congele no sistema.
	4Se o citindro não for utilizado durante muito tempo, cuidado com a superfície enferrujada e instale um tampão de poeira nas entradas e saídas
