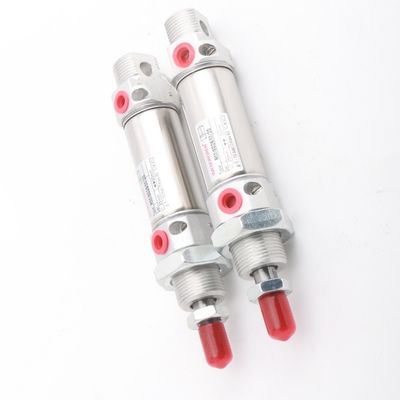

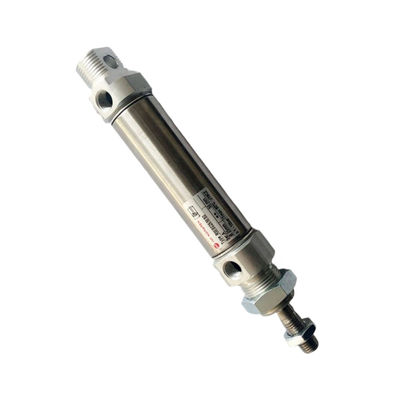

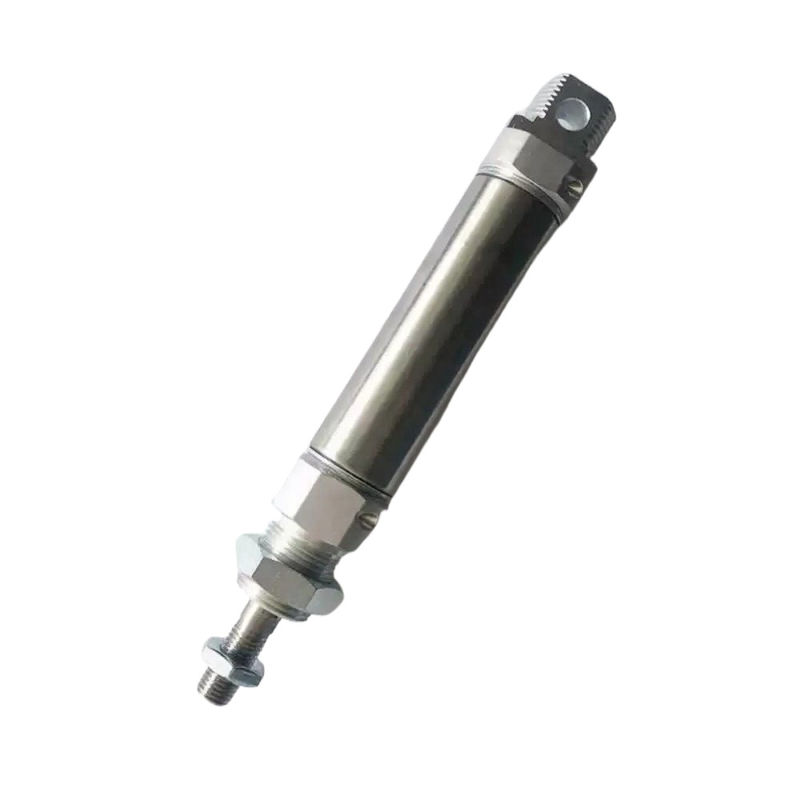

NORGREN cilindro circular RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Diâmetro do furo:Os diâmetros de furo de diferentes séries de mini cilindros variam. Por exemplo, os diâmetros de furo das séries RM/28000 e RM/8000 são de 10-25 mm;os diâmetros dos furos da série RA/192000/M são de 20-125 mm; e a série ec inclui diâmetros de furo tais como 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm e 100mm.

Design de aparência:Geralmente adota um design compacto com uma estrutura pequena, que pode adaptar-se a ambientes de instalação com espaço limitado e é conveniente para integração em vários dispositivos.

Material do corpo principal:Existem várias opções, como liga de alumínio, aço inoxidável e plástico.A série ac/cf pode ser fabricada em materiais de alumínio ou plástico para satisfazer os requisitos de resistência à corrosão, resistência e peso em diferentes cenários de aplicação.

Modo de acção:Existem dois tipos: de ação única e de ação dupla.enquanto o cilindro de dupla ação consegue a extensão e a retração da haste do pistão fornecendo alternadamente ar em ambas as extremidadesPor exemplo, as séries RM/28000 e RM/8000 podem ser de ação única ou de ação dupla, enquanto séries como a RA/192000/M e a série 32 são cilindros de ação dupla.

Intervalo de pressão:Em geral, a pressão de trabalho é de cerca de 1-10 bar.e a faixa de pressão específica de diferentes séries pode variar para satisfazer os requisitos de pressão de diferentes aplicações.

Faixa de velocidade:A velocidade do movimento do pistão é geralmente entre 10 mm/s-1000 mm/s. Por exemplo, a velocidade do cilindro da série 32 é 10 mm/s-1000 mm/s,e pode ser ajustado por métodos como a regulação da válvula de controle de fluxo de acordo com as necessidades reais.

Duração do curso:O intervalo de curso é relativamente amplo. Por exemplo, o curso do cilindro da série 32 é de 5 mm-500 mm, e o comprimento específico do curso pode ser selecionado de acordo com os requisitos reais da aplicação.

Força de saída:A força de saída está relacionada a fatores como o diâmetro do furo e a pressão de trabalho.para o cilindro do modelo m/50132/25, quando o diâmetro do furo é de 32 mm e a pressão é de 2bar-10bar, a força de saída é de 445N.

Sistema de orientação:Algumas séries são equipadas com vários sistemas de orientação, por exemplo, a série RA/192000/M tem três sistemas de orientação diferentes: RA/192000/N2,.../N4,.../N6,que pode garantir a precisão de orientação do movimento da haste do pistão e suportar uma determinada carga lateral.

Pisto Magnético:Muitos modelos de mini cilindros usam pistões magnéticos, como a série RM/28000, RM/8000, RA/192000/M, 32 etc.Combinando com interruptores magnéticos pode realizar a detecção e feedback da posição do cilindro, o que é conveniente para o controlo automatizado.

Função de amortecimento:Alguns cilindros estão equipados com um dispositivo de amortecimento no final do curso, como o amortecimento de borracha sintética, que pode reduzir o impacto do pistão no final do curso,melhorar a vida útil e a estabilidade de funcionamento do cilindroPor exemplo, o cilindro da série 7 tem tampão de borracha sintética no final do curso.

Método de instalação:Existem vários métodos de instalação, incluindo montado no pé, montado no tronco, montado na frente com instalação de porcas, etc.,Proporcionar opções de instalação flexíveis e facilitar a ligação a diferentes dispositivos.

Posição do porto aéreo:Algumas séries possuem posições opcionais de portos para facilitar a instalação compacta e satisfazer os requisitos de diferentes layouts espaciais e conexões de tubulações.

Tamanho da interface:Os tamanhos comuns de interface incluem G1/8, M5, etc. Por exemplo, o tamanho de interface do cilindro do modelo m/6025/25 é G1/8, que pode ser convenientemente conectado aos tubos e juntas de ar correspondentes.
