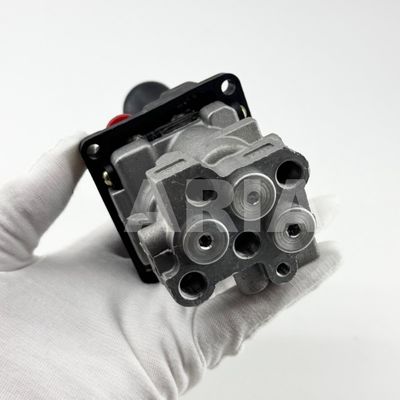

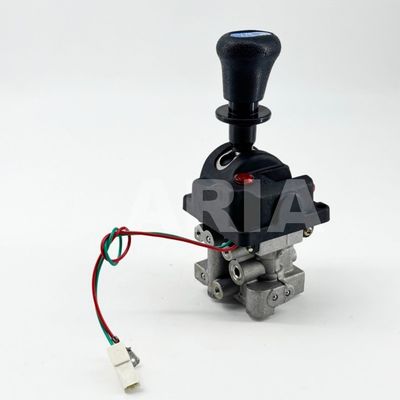

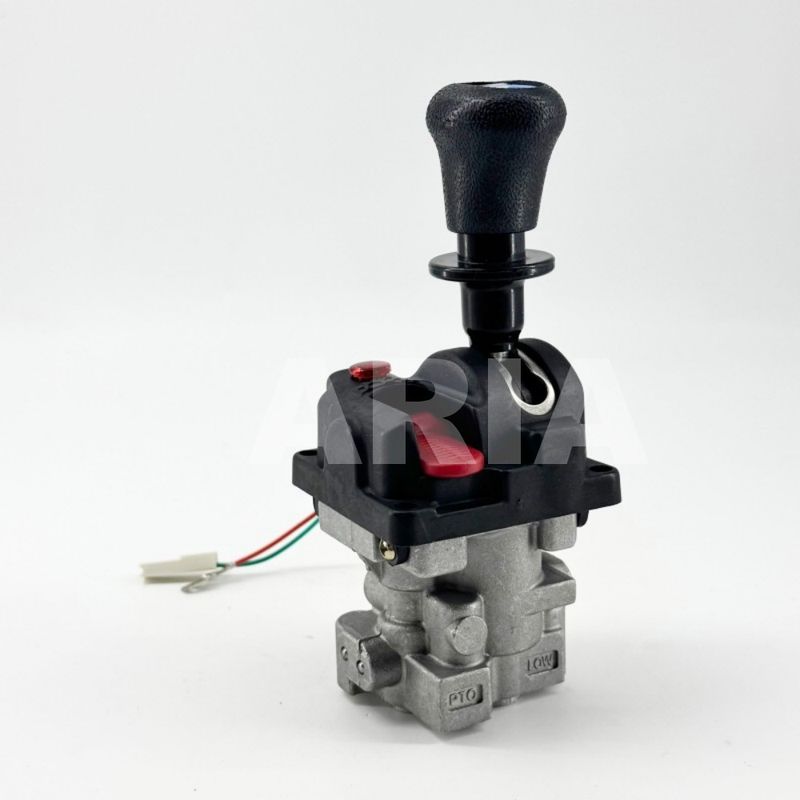

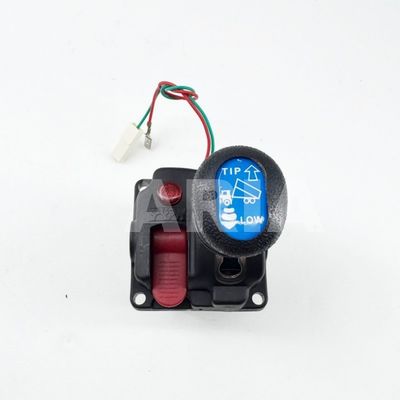

71094-C Válvula de ponta de camião de descarga com função PTO e luz indicadora HYVA Válvula de controlo de ar de 4 buracos
Descrição
1Quando utilizado com uma válvula de inclinação com redução proporcional, a velocidade de descida do corpo pode ser regulada pelo movimento proporcional da alavanca de controlo de ar.
2As funções dos controladores de ar Hyva estão claramente indicadas na placa do tipo.
Faixa de controlo de ar da secção 1:
Descrição da parte n.o
021 19 002 pneumático de controlo - 1 - TS/LF
021 19 012 Pneumático de controlo - 1 - TS/LS
021 19 022 pneumático de controlo - 1 - TF/LF
Explicação dos códigos:
1 = o controlo tem 1 secção
TF = alavanca fixada na posição final de inclinação
TS = alavanca com retorno da mola na posição da ponta
LF = alavanca fixada na posição de baixa da extremidade
Dimensão
Especificações
| Pressão máxima |
12 bar |
| Pressão mínima |
5 bar |
| Temperatura máxima |
60°C |
| Temperatura mínima |
- 40°C |
| Conexões |
Tubos de 6 mm |
| Orifícios de montagem |
M6 |
Atenção!
Utilize sempre grampos de borracha para proteger os tubos de ar e evitar que poeira e água entrem na cabine.
Para que o sistema pneumático inteiro possa funcionar sem problemas, o sistema de ar deve estar livre de água.
O controlo de ar deve ser montado de modo a que:
1 é de fácil acesso para o operador.
2 não é um obstáculo à entrada ou à saída da cabine.
3 é livre de quaisquer partes móveis, tais como o banco do condutor e a porta fechada.
A ligação de escape de ar deve ser colocada fora da cabine para evitar a entrada de ar na cabine, o que apresenta as seguintes desvantagens:
1 ruído
2 areia e poeira explodidas
3 quando o álcool é utilizado para impedir que o sistema pneumático contra o congelamento o vapor de álcool entre na cabine
Certifique-se de que os tubos de ar:
1 não estão muito perto de objetos afiados.
Dois estão livres de partes em movimento.
3 estão livres das condutas de escape e compressor.
4 não pode ser amarrado.
Cinco não são muito longos.
