Descrição Detalhada do Produto
| Nome do Produto: |
Membrana da Válvula de Pulso |
Material da Membrana: |
NBR, FKM |
| 1 Conjunto: |
1pc Diafragma DB120, 1pc Diafragma DB16, 2pcs Molas |
Modelo de Válvula de Pulso Compatível: |
VNP220, VEM220, VNP420, VEM420, VNP424, VEM424, VNP620, VEM620, VNP720, VEM72 |
| Destaque: |
Kit de Reparo do Diafragma DB120
,
Kit de Reparo do Diafragma DB120/C
,
Mecair DB120/C
|

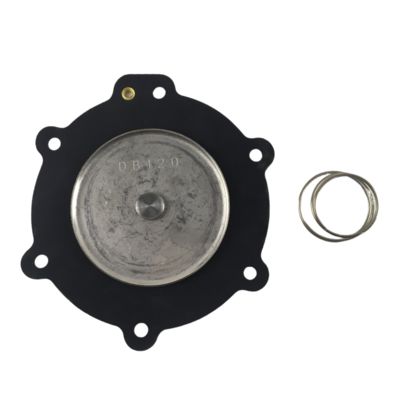

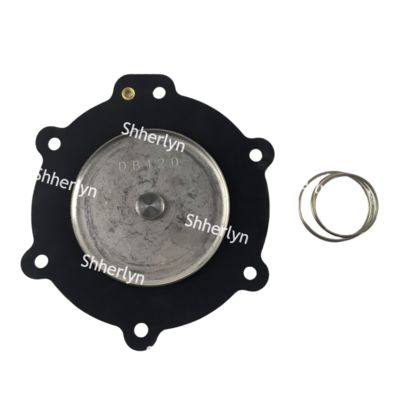

Kit de Reparo do Diafragma DB120 DB120/C 3'' para Válvula de Pulso Mecair
Descrição do Produto:
Diafragma (Membrana) DB120 (DB120/C) para válvula de pulso Mecair VNP220, VEM220, VNP420, VEM420, VNP424, VEM424, VNP620, VEM620, VNP720, VEM72; O material NBR é padrão, a faixa de temperatura de trabalho é de -5 a +80 ℃; O material Viton é opcional, para alta temperatura, a faixa de temperatura de trabalho é de -10 a +120 ℃. Em válvulas de pulso de filtro de mangas (também chamadas de válvulas de diafragma), controla-se a liberação de pulsos de ar durante o ciclo de limpeza. Quando a placa de controle ou a placa de temporização do filtro de mangas inicia um ciclo de limpeza, ela envia um sinal elétrico para os solenóides, que então ativam a válvula de pulso. Dentro da válvula de pulso, um diafragma de borracha abre e fecha para liberar o ar comprimido armazenado no tanque do cabeçalho de ar. O ar então passa pela válvula para os tubos de sopro acima dos filtros e, em seguida, é direcionado para baixo nos filtros para limpá-los.
Aplicações:
O sistema de jato de pulso de filtro de mangas utiliza diafragmas da série M/D (como M/D25) como os principais componentes de vedação e atuação das válvulas de pulso. Esses diafragmas controlam a liberação instantânea de ar comprimido no coletor de poeira, permitindo jateamento de alta frequência (várias vezes por segundo) para limpar a área de superfície dos sacos de filtro da poeira acumulada.
Processo de operação: sinal elétrico aciona a válvula de pulso → diafragma abre instantaneamente → ar comprimido é injetado no saco de filtro através do tubo de jato → saco de filtro se expande e sacode a poeira → diafragma reinicia e fecha com precisão.
Modelos de válvulas compatíveis:
- Autel AE1825B, AE2825B, AE1825R, etc., válvulas de pulso de 1 polegada
- Válvulas de pulso da série MD (por exemplo, MD120, MD125, MD140S), especialmente adequadas para válvulas com diâmetros nominais de 20mm~76mm.
Sistemas de transporte de pó e quebra de arco de silo são essenciais para a limpeza de tubulações de transporte pneumático e quebra de pontes de material em silos. Esses sistemas utilizam fluxo de ar pulsante para evitar entupimentos e são adequados para cenários envolvendo poeira de carvão, grãos, pellets de plástico e muito mais.
| Indústria |
Cenários de Aplicação |
Diafragmas Compatíveis |
Requisitos Chave |
| Fabricação de Cimento |
Coletor de poeira de extremidade de forno, remoção de poeira de moinho de matéria-prima |
M/D25, MD140S |
Resistente à poeira em temperatura normal (<80℃) |
| Fundição de Ferro e Aço |
Remoção de poeira da cabeça da máquina de sinterização, purificação de gás de alto-forno |
MD150S, MD162S |
Requer dispositivo de resfriamento (temperatura ≤60℃) |
| Processamento de Madeira |
Sistema de coleta de poeira de serragem |
MD125 |
Design à prova de explosão |
| Indústria Alimentícia/Química |
Transporte pneumático de pó e limpeza de bloqueios |
M/D25 (material TPE) |
Ar seco isento de óleo (compatibilidade com a FDA) |
| Incineração de Resíduos |
Sistema de tratamento de gases de combustão |
Requer diafragmas EPDM/FKM |
Resistente à corrosão (gases ácidos) |
Pedido Código do Diafragma Para Válvula de Pulso Mecair:
| Código do pedido |
Código da válvula instalada |
Tamanho da porta da válvula |
Material |
| DB16/G |
VNP206, VEM206, VNP306, VEM306 |
3/4'' |
NBR |
| DB18/G |
VNP208, VEM208, VNP308, VEM308, |
1'' |
NBR |
|
| DB18M |
VNP608, VEM608, VNP708, VEM708 |
1'', 1-1/2'' |
NBR |
| DB112/G |
VNP212, VEM212, VNP312, VEM312, |
1-1/2'' |
NBR |
|
| DB114/C |
VNP214, VEM214, VNP314, VEM314, VNP414, |
1-1/2'' |
NBR |
|
| DB116/C |
VNP216, VEM216, VNP416, VEM416, VNP616, |
2'' |
NBR |
|
| DB120/C |
VNP220, VEM220, VNP420, VEM420, VNP424, |
2-1/2'', 3'' |
NBR |
|
| Dicas: EPDM, FKM todos disponíveis. |
Suporte e Serviços:
O Suporte Técnico e Serviços do Produto para o diafragma da válvula de pulso incluem assistência na solução de problemas, orientação na instalação do produto e recomendações de manutenção. Nossa equipe de especialistas está disponível para fornecer suporte e responder a quaisquer perguntas que você possa ter sobre a operação e o desempenho do diafragma da válvula de pulso. Além disso, oferecemos sessões de treinamento e recursos para ajudá-lo a maximizar a eficiência e a vida útil de seus equipamentos.
Embalagem e Envio:
Nome do Produto: Diafragma da Válvula de Pulso
Descrição: Diafragma de alta qualidade para válvulas de pulso, projetado para operação eficiente e confiável.
O pacote inclui: 1 diafragma da válvula de pulso
Informações de envio:
- Método de envio: Envio padrão
- Tempo estimado de entrega: 5-7 dias úteis
- Custo de envio: $5,99
