Descrição do Produto:

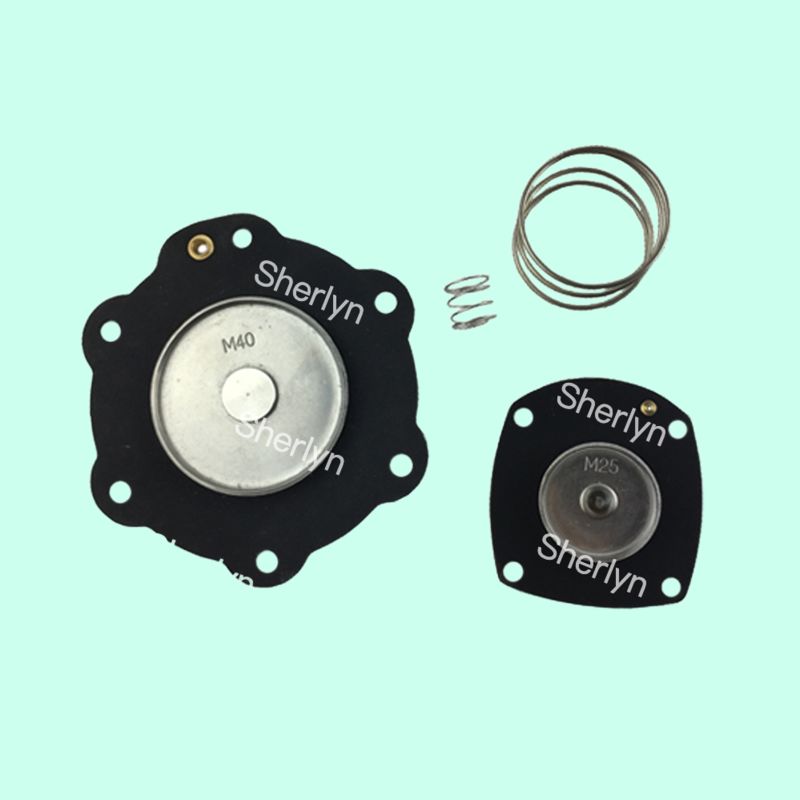

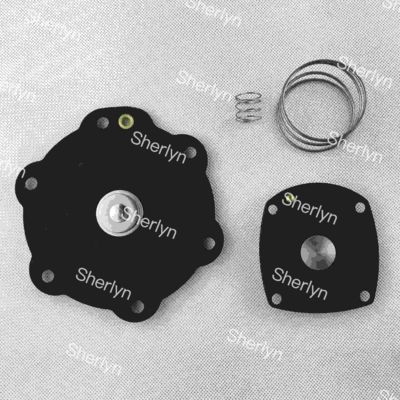

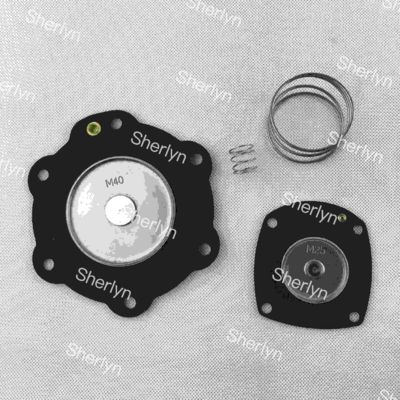

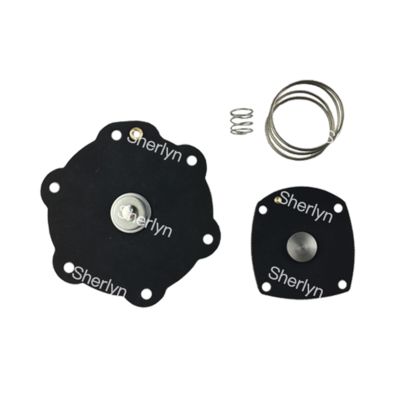

Kit de Reparo do Diafragma da Válvula de Pulso da Série FP DP de 1,5 Polegadas M40
Kit de Reparo do Diafragma Turbo de 1½" composto por um diafragma duplo (M45+M10) mais molas (TM0L40 + TMOL11G)
| Fluidos: |
Ar filtrado não lubrificado. |
| Temperatura de operação: |
Diafragma de nitrilo -20°C; +80°C
Diafragma de Viton -20°C; +200°C |
| Pressão de operação: |
Entre 0,5 e 7,5 bar
|
O Kit de Reparo do Diafragma M40 & M40V é adequado para as Válvulas Turbo de 1 1/2'' FM45, FP45, DM45 & DP45. Existem dois tipos de materiais para este diafragma, um é o Nitrilo e o outro é o Viton, o Nitrilo é geralmente usado, o Viton é resistente a altas temperaturas e o preço é ligeiramente superior.
O Kit M40 é o Kit de Nitrilo, para uso em aplicações de temperatura padrão
O Kit M40V é o Kit de Viton, para uso em aplicações de alta temperatura
1. Fluidos: Ar filtrado não lubrificado.
2. Temperatura de operação: Diafragma de nitrilo (-20°C; +80°C), diafragma de Viton (-20°C; +200°C)
3. Pressão de operação: Entre 0,5 e 7,5 bar
Aplicações:
Sistema de Jato de Pulso para Filtro de Mangas
Os diafragmas da série M/D (como o tipo M/D25) atuam como os principais componentes de vedação e atuação da válvula de pulso no filtro de mangas. Eles controlam a liberação instantânea de ar comprimido para realizar jatos de alta frequência (várias vezes por segundo) para limpar a área da superfície dos sacos de filtro da acumulação de poeira.
Fluxo de trabalho: Sinal elétrico aciona a válvula de pulso → Diafragma abre instantaneamente → Ar comprimido é injetado nos sacos de filtro através de tubos de sopro → Os sacos de filtro se expandem e sacodem a poeira → O diafragma reinicia e fecha.
Compatibilidade da Válvula:
- Autel AE1825B, AE2825B, AE1825R, etc., para válvulas de pulso de 1 polegada
- Válvulas de pulso da série MD (por exemplo, MD120, MD125, MD140S) adequadas para tamanhos de válvula que variam de 20mm a 76mm
Transporte de Pó e Quebra de Arco de Silo
Este sistema é usado para limpeza de tubulações de transporte pneumático ou para quebrar pontes de material em silos. Ele utiliza fluxos de ar pulsantes para evitar bloqueios e é adequado para cenários envolvendo pó de carvão, grãos, grânulos de plástico e muito mais.
Aplicações Industriais e Compatibilidade de Membranas
| Indústria |
Aplicação |
Modelos de Diafragma Compatíveis |
Requisitos Chave |
| Fabricação de Cimento |
Coletor de poeira no final do forno, remoção de poeira da moagem de matéria-prima |
M/D25, MD140S |
Tolerante a temperaturas típicas de poeira (<80℃) |
| Fundição de Aço |
Remoção de poeira da cabeça da máquina de sinterização, purificação de gás de alto-forno |
MD150S, MD162S |
Requer integração de resfriador (temperatura ≤60℃) |
| Processamento de Madeira |
Sistema de coleta de serragem |
MD125 |
Design à prova de explosão |
| Indústria Alimentícia/Química |
Transporte pneumático de pó para remoção de bloqueios |
M/D25 (material TPE) |
Requisito de ar seco sem óleo (compatibilidade com a FDA) |
| Incineração de Resíduos |
Sistema de tratamento de gases de combustão |
Requer diafragmas EPDM/FKM |
Resistente à corrosão (gases ácidos) |
| Código de pedido |
Código da válvula instalada |
Tamanho da porta da válvula |
Material |
| M25 |
FP20, FM20, FP25, FM25, DP20, DM20, DP25, DM25, EP25, EM25, SQP20, SQM20, SQP25, SQM25, FDP20, FDM20, FDP25, FDM25 |
1'' |
Nitrilo/Buna |
| M40 & M25 |
FP40, FM40, DP40, DM40, EP40, EM40 |
1-1/2'' |
Nitrilo/Buna |
| M50 & M25 |
SQP50, SQM50, SQP55, SQM55, SQP60, SQM60, SQP65, SQM65 |
2'' |
Nitrilo/Buna |
| M75 & M25 |
FP65, FM65, SQP75-IN, SQM75-IN, SQP100-IN, SQM100-IN |
3'' |
Nitrilo/Buna |
| Dicas: EPDM, Viton todos disponíveis. |
Suporte e Serviços:
O Suporte Técnico e os Serviços do Produto para o Diafragma da Válvula de Pulso incluem assistência na solução de problemas, orientação de instalação e recomendações de manutenção. Nossa equipe de especialistas se dedica a garantir o desempenho e a confiabilidade ideais do produto. Além disso, oferecemos programas de treinamento e recursos para ajudar os clientes a usar e manter efetivamente o diafragma da válvula de pulso.
Embalagem e Envio:
Nome do Produto: Diafragma da Válvula de Pulso
Descrição: Diafragma de alta qualidade para válvulas de pulso, feito de materiais duráveis para desempenho duradouro.
Embalagem: Cada diafragma é embalado individualmente em embalagem protetora para evitar danos durante o transporte.
Envio: Enviamos todos os pedidos em 1-2 dias úteis por meio de serviços de correio confiáveis para garantir a entrega segura e pontual em sua localização.
