Descrição detalhada do produto
| Nome do produto: |
Membrana da válvula de pulso |
Material da membrana: |
TPE |
| Portão de válvula de pulso: |
1' |
Modelo de válvula de pulso equipada: |
AE1825B, AE2825B, AE1825R, AE2825R, AE1822B, AE2822B |
| Destaque: |
M/D25 Kit de reparação do diafragma,Kit de reparação do diafragma TPE,Auetl TPE Diafragma
|
Descrição do produto:
A membrana da série M/D (como o tipo M/D25) é feita de material elastomérico termoplástico (TPE), que possui excelente resistência à fadiga e grande capacidade de adaptação à temperatura (-40 °C~100 °C),concebidos especificamente para os requisitos de sopro e limpeza de alta frequência das válvulas de pulso Autel.A estrutura composta de três camadas (camada de vedação + esqueleto de fibra de poliéster + camada elástica) garante uma resposta rápida (≤ 30 ms) e uma longa vida útil (estándar de 1 milhão de ações) em ambientes de alta pressão.
Aplicações:
Sistema de pulso de jato do coletor de poeira Baghouse
Os diafragmas da série M/D (como o modelo M/D25) servem como componentes de vedação e ação do núcleo das válvulas de pulso nos colectores de poeira.Eles controlam a liberação instantânea de ar comprimido para conduzir pulsos de jato de alta frequência (várias vezes por segundo) para limpar a poeira da superfície dos sacos de filtro.
Operação:
- Electrical signal triggers the pulse valve → Diaphragm opens instantaneously → Compressed air is injected into the filter bag through the jet tube → Filter bag expands and shakes off dust → Diaphragm resets and closes promptly.
Modelos de válvulas compatíveis:
- Autel AE1825B, AE2825B, AE1825R, etc., válvula de pulso de 1 polegada;
- Valvas de pulso da série MD (como MD120, MD125, MD140S, etc.), particularmente adequadas para tamanhos de válvulas que variam de 20 mm a 76 mm 36.
Transporte de pó e quebra do arco do silo
Utilizado para limpar bloqueios em tubulações de transporte pneumático ou quebrar pontes de material em silos, o fluxo de ar de pulso impede o entupimento e é adequado para cenários envolvendo poeira de carvão, grãos,Grânulos de plástico, e mais 36.
Indústria. Aplicação. Modelos de diafragma compatíveis.
| Indústria |
Aplicação |
Modelos de diafragma compatíveis |
Requisitos essenciais |
| Fabricação de concreto |
Coletor de pó traseiro do forno, remoção de pó de moagem de matérias-primas |
M/D25, MD140S |
Resistente ao pó de temperatura normal (< 80°C) |
| Fusão de aço |
Eliminação de poeira da cabeça da máquina de sinterização, purificação de gases de alto forno |
MD150S, MD162S |
Requer um refrigerador (temperatura ≤ 60°C) |
| Processamento de madeira |
Sistema de recolha de serrada |
MD125 |
Projeto à prova de explosão |
| Indústria alimentar/química |
Limpeza de bloqueio pneumático de transporte de pó |
M/D25 (material TPE) |
Ar seco sem óleo (compatibilidade com a FDA) |
| Incineração de resíduos |
Sistema de tratamento de gases de combustão |
Requer diafragmas EPDM/FKM |
Resistentes à corrosão (gás ácido) |

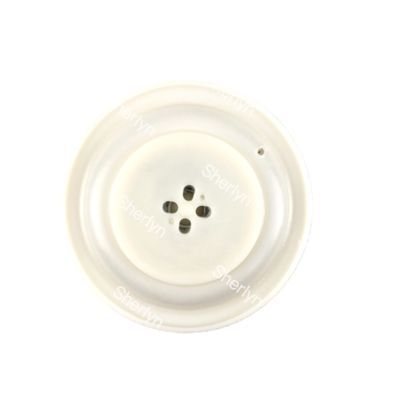

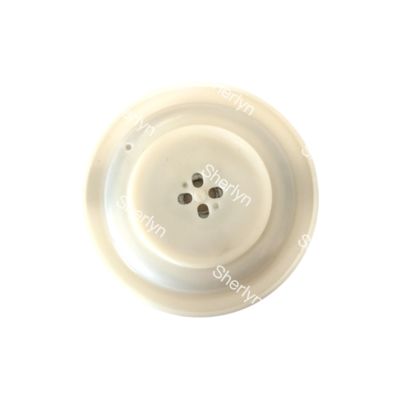

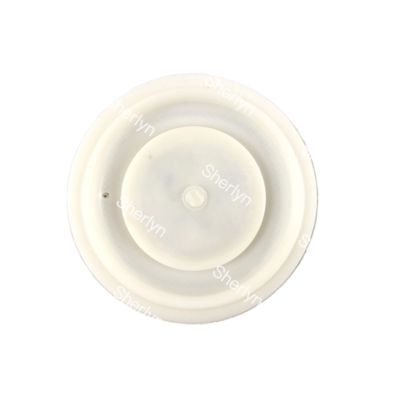

M/D25 Kit de reparação de diafragma TPE para 1' AE1825B AE2825B AE1825R AE2825R
O diafragma é a parte mais importante da válvula de pulso.O ar preso acima do diafragma da válvula de pulso é rapidamente esgotado causando abertura rápida da válvula principal do diafragmaQuando a válvula de pulso é desactivada, o ar escapa através do buraco de sangramento da válvula de pulso principal para equilibrar a pressão do diafragma e fecha instantaneamente a válvula de pulso.
Opções para personalização:
1Material do diafragma: TPE, NBR, EPDM, FKM
2Material do assento: Nylon, borracha, PTFE
3. Diafragma Cor: Preto, Branco, Vermelho, Verde, etc.
4O tamanho do diafragma: podemos fazê-lo igual ao seu desenho
5Embalagem: Podemos fornecer-lhe sacos de plástico personalizados com baixo MOQ
| Diafragma |
Diafragma |
Válvula de pulso |
Válvula de pulso |
Diafragma |
| Código de ordem |
Número de referência |
Número do modelo |
Tamanho da porta |
Materiais |
| AE18 |
M/D20 |
AE1818B, AE2818B |
Quatro quilos, um quilo. |
TPE (padrão) |
| AE1822B, AE2822B |
FKM+PTFE (altas temperaturas) |
| AE25 |
M/D25 |
AE1825B, AE2825B |
1' |
|
| AE1825R, AE2825R |
|
| AE40 |
M/D40 |
AE1440B, AE2440B |
1-1/2" |
|
| AE1440R, AE2440R |
|
| AE50 |
M/D50 |
AE1450B, AE2450B |
2'', 2-1/2' |
|
| M/D60 |
AE1460B, AE2460B |
|
| AE75 |
M/D75 |
AE1475I12, AE2475I12 |
3' |
|
