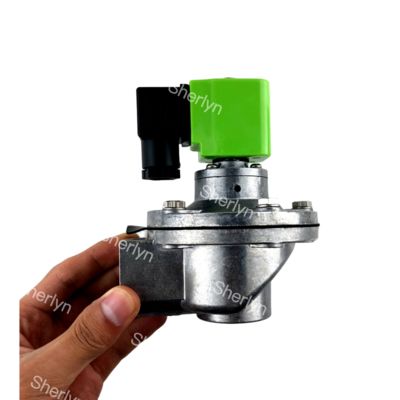

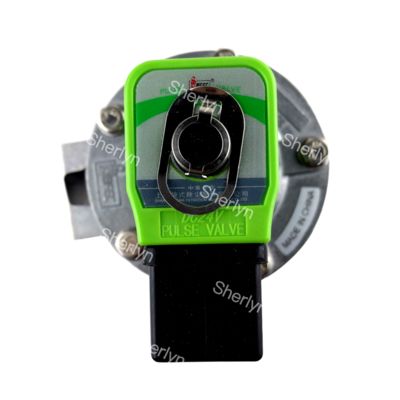

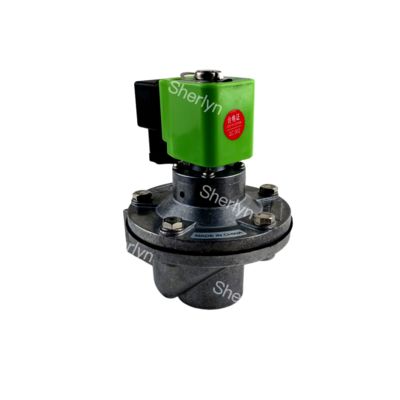

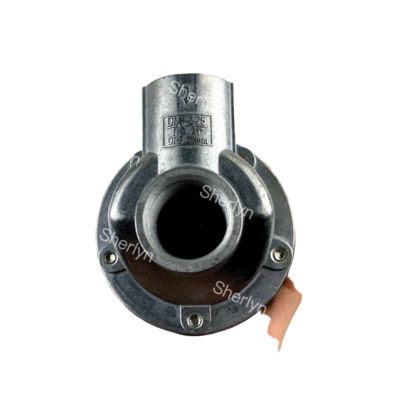

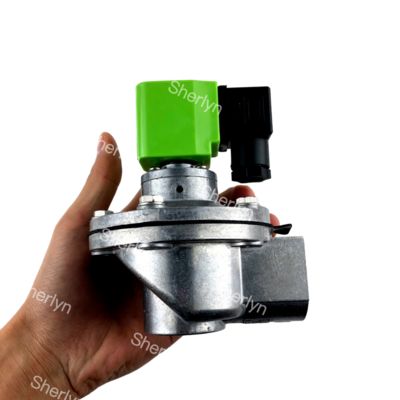

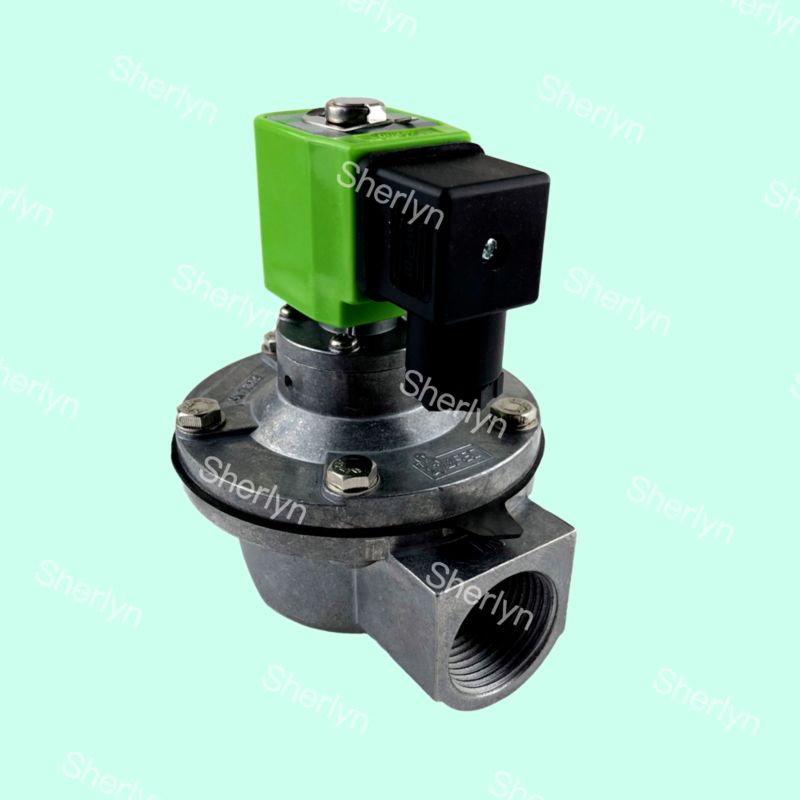

Válvula de Jato de Pulso para Coletor de Pó DMF-Z-25 BFEC Ângulo Reto 1'' Polegada
Descrição do Produto:
A série DMF é categorizada com base na estrutura de instalação para se adequar a várias condições de trabalho:
Ângulo reto (DMF-Z)
O ângulo de entrada e saída é de 90 graus, oferecendo uma estrutura compacta que economiza espaço em 5 unidades.
Modelo típico: DMF-Z-25/40S, ideal para ambientes com alta poeira em usinas siderúrgicas e cimenteiras.
Vantagens: Instalação simples, conectando diretamente o airbag e o tubo de pulverização.
Tipo direto (DMF-T)
O ângulo de entrada e saída é de 180 graus, com baixa resistência ao fluxo de ar, adequado para configurações de remoção de poeira menores.
Modelo típico: DMF-T-20 (diâmetro 20mm), perfeito para coleta de poeira em indústrias de processamento de madeira e alimentos.
Parâmetros: Pressão de trabalho de 0,4 a 0,7MPa, vida útil do diafragma superior a 1 milhão de ciclos.
Submerso (DMF-Y)
O modelo principal tem o corpo da válvula embutido na instalação do airbag, garantindo alta eficiência de circulação, ideal para situações de fonte de gás de baixa pressão.
Modelos típicos:
- DMF-Y-80 (3,5 polegadas): Oferece uma grande área de cobertura de pulverização, aumentando a eficiência de remoção de poeira.
- DMF-Y-102SA: O corpo da válvula de 3 polegadas atinge um efeito de injeção de 4 polegadas, aumentando o volume de injeção em 45% em comparação com as válvulas tradicionais de 3 polegadas.
- DMF-Y-76S/90S: Apresentando um design de grande diâmetro (76mm a 102mm), usado em sistemas extensos como caudas de fornos de cimento e incineração de resíduos.
Aplicações:
Sistema de Remoção de Poeira Industrial
Metalurgia de Ferro e Aço: Usado para ambientes de alta temperatura e alta poeira, como cabeças de sinterização e purificação de gás de alto-forno, exigindo o uso de um resfriador (temperatura ≤ 60 ℃). Recomenda-se o uso de uma válvula de ângulo reto DMF-Z ou válvula submersa.
Fabricação de Cimento: Coletor de poeira da cauda do forno, remoção de poeira da moagem da matéria-prima, compatível com a válvula submersa DMF-Y (como DMF-Y-80), resistente à poeira da temperatura ambiente (<80 ℃).
Incineração de Lixo: Válvulas submersas de membrana de borracha fluorada (FKM) (como DMF-Y-62S) são necessárias para o tratamento de gases de combustão ácidos, o que pode aumentar a resistência à corrosão em 8 vezes.
Indústria Química de Processamento de Madeira/Alimentos: Cenários de transporte pneumático de serragem ou pó, adequados para válvulas de passagem direta (série DMF-T), exigindo ar seco isento de óleo (teor de óleo<5ppm).
2. Sistema Auxiliar
Quebra de Arco de Bunker: A ponte de material no silo de pó de carvão e silo de grãos é quebrada por fluxo de ar pulsado, com uma frequência de ≤ 30 vezes/minuto.
Remoção de Bloqueio de Transporte Pneumático: Instale válvulas de pulso nos pontos de bloqueio da tubulação para pulverizar e limpar instantaneamente materiais em pó (como partículas de plástico e carbonato de cálcio de qualidade alimentar).
A Válvula de Pulso tem apenas uma peça móvel, o diafragma de reposição. A construção exclusiva sem mola proporciona abertura e fechamento rápidos da válvula. A operação de alta velocidade, além de economizar ar comprimido, ajuda a fornecer uma onda de ar de choque para desalojar a poeira dos sacos de filtro. Alto fluxo, longa vida útil e ação rápida do diafragma produzem operação confiável e econômica
1. Válvula de Jato de Pulso de Ângulo Reto: DMF-Z-20, DMF-Z-25, DMF-Z-40S, DMF-Z-50S, DMF-Z-62S, DMF-Z-76S, DMF-Z-102S
2. Válvula de Jato de Pulso de Montagem Rápida: DMF-ZM-20, DMF-ZM-25, DMF-ZM-40S, DMF-ZL-B
3. Válvula de Jato de Pulso Submersa: DMF-Y-25, DMF-Y-40S, DMF-Y-50S, DMF-Y-62S, DMF-Y-76S, DMF-YA-76S, DMF-YB-76S, DMF-Y-102S, DMF-Y-102SA, DMF-Y-102SE
4. Válvula de Jato de Pulso Flangeada: DMF-ZF-25, DMF-ZF-40S
5. Válvula de Jato de Pulso de Passagem Direta: DMF-T-20, DMF-T-25, DMF-T-40S, DMF-T-50S,DMF-T-62S
Dados Técnicos de Válvulas de Jato de Pulso de Ângulo Reto da série Z:
| Modelo |
Diâmetro nominal |
Número de diafragmas |
Entrada |
Saída |
Peso (kg) |
| mm |
polegada |
| DMF-Z-20 |
Φ20 |
3/4'' |
1 |
3/4'' |
3/4'' |
0,65 |
| DMF-Z-25 |
Φ25 |
1''' |
1 |
1'' |
1'' |
0,8 |
| DMF-Z-40S |
Φ40 |
1 1/2'' |
2 |
1 1/2'' |
1 1/2'' |
1,4 |
| DMF-Z-50S |
Φ50 |
2'' |
2 |
2'' |
2 |
2,4 |
| DMF-Z-62S |
Φ62 |
2 1/2'' |
2 |
2 1/2'' |
2 1/2'' |
3,5 |
| DMF-Z-76S |
Φ76 |
3'' |
2 |
3'' |
3'' |
4,3 |
| DMF-Z-90S |
Φ90 |
3 1/2'' |
2 |
3 1/2'' |
3 1/2'' |
5,75 |
| DMF-Z-102S |
Φ102 |
4'' |
2 |
4'' |
4'' |
7,3 |
| DMF-20L-B |
Φ20 |
3/4'' |
1 |
3/4'' |
Φ27 |
0,75 |
