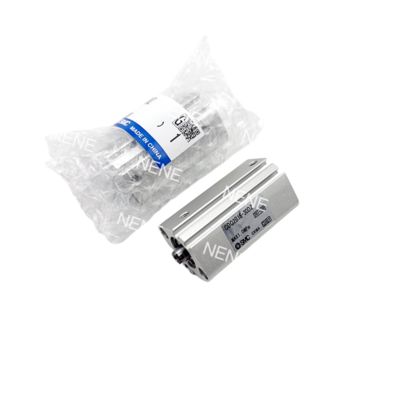

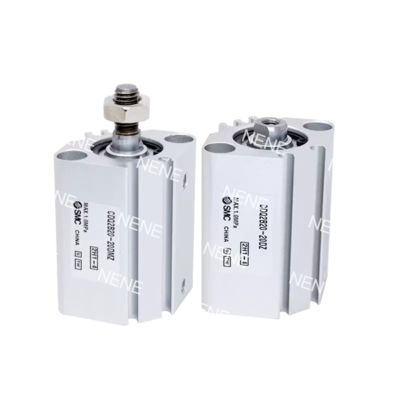

Cilindro de ação dupla com haste única CQ2A12-30D SMC 12mm Diâmetro 30mm Curso

Descrição do Produto:

Os cilindros ultra-compactos da Série CQ2A da SMC fornecem movimento linear preciso para aplicações com espaço limitado. Com um diâmetro de 12 mm e opções de curso que variam de 5 mm a 50 mm, estes cilindros de haste única de dupla ação são 30% mais curtos do que os cilindros padrão, mantendo um desempenho robusto. Fabricados em alumínio de grau aeroespacial com anodização dura, operam a 0,05-1,0 MPa (7-145 psi) para fornecer um empuxo máximo de 90N.

As vedações pré-lubrificadas garantem uma operação livre de manutenção, e os campos magnéticos integrados facilitam a montagem do sensor. Os cilindros são compatíveis com o sistema de acessórios modular da SMC, que inclui guias, válvulas e suportes de montagem.

Características:

Ultra-Compacto: 24 mm de largura, 40% mais curto que os cilindros ISO (por exemplo, 82 mm @ curso de 50 mm)

Leve: Corpo de alumínio otimizado por topologia (0,15 kg @ curso de 50 mm)

Integração Modular: Montagem direta com guias MXS/válvulas VQ

Empuxo Balanceado: 90N±3% de força bidirecional @1,0MPa

Alta Velocidade: Operação de 500 mm/s, tempo de resposta de 0,15s @ curso de 50 mm

Amortecimento Ajustável: Amortecedor hidráulico opcional (absorção de 0,043J)

Opção de Temperatura Ampla: Vedações -XB6 para operação de -40~150°C (-40~302°F)

Resistência à Corrosão: Kit de aço inoxidável -XC6 (haste SUS304)

Proteção IP65: Limpadores duplos -XC4 para ambientes com poeira/sujeira

Ranhuras para Sensores de 4 Lados: Compatível com sensores D-M9N (ranhura de Φ3,5 mm)

8 Estilos de Montagem: Parafusos pré-carregados para configurações tipo A/L/D

Ajuste do Curso: Modificação de deslocamento de ±5 mm com módulo -XC8

Furo Anodizado Duro: Revestimento de 25μm, 3× resistência ao desgaste

Haste Cromada Dura: Espessura de 0,02 mm, coeficiente de atrito μ≤0,15

Vedações sem Vazamento: Composto X271 FKM, Vazamento <0,1mL/min @0,5MPa

Aplicações:

Fabricação de Eletrônicos

Manuseio de Microcomponentes:Modelos de curso curto que variam de 5 a 15 mm são utilizados para pick-and-place de precisão de componentes SMD 0201 na montagem de PCB, alcançando repetibilidade dentro de ±0,05 mm.

Sistemas de Marcação a Laser:As cabeças de marcação são acionadas com cursos de 20-30 mm e feedback de posição via sensores D-M9N, garantindo precisão de alinhamento com desvio inferior a 0,1 mm.

Equipamentos Médicos e Laboratoriais

Transferência de Amostras Diagnósticas:Variantes com cursos entre 35-50 mm e kits de aço inoxidável -XC6 são usados para manusear amostras biológicas em analisadores, evitando assim a contaminação em ambientes compatíveis com a FDA.

Dispensação de Reagentes:Operando em baixa pressão (0,05 MPa), alcançando precisão de dosagem de fluido de 0,1 mL em instrumentos IVD através do uso de unidades de curso de 10 mm.

Células de Automação Compactas

Inspeção Óptica:Cilindros com cursos de 40 mm posicionam câmeras AOI em velocidades ajustadas de 50-200 mm/s, minimizando a vibração durante a imagem de alta ampliação.

End-Effectors Robóticos:Integrados com robôs colaborativos para inserção de peças leves, equipados com curso de 25 mm e roscas de haste M3, operados em tempos de ciclo inferiores a 0,5s.

Máquinas de Embalagem

Corte de Alta Velocidade:Cursos de 50 mm são utilizados para acionar lâminas em sistemas de selagem de filme, completando cortes em 0,2s a 1,0MPa com amortecimento hidráulico para redução de choque.

Alinhamento de Rótulos:Versões com cursos de 15 mm e orelhas de montagem -DZ corrigem desvios de posição de rótulos de ≤0,3 mm em linhas de embalagem blister farmacêuticas.

Estudo de Caso:Um fabricante de dispositivos médicos alcançou uma redução de 42% na espessura da máquina ao implementar o CQ2A12-30DMZ com sensores de 4 lados, levando a uma diminuição de 70% no tempo de inatividade em sistemas de carregamento de cartuchos.

Suporte e Serviços:

Nosso Suporte Técnico e Serviços de Produtos para o Cilindro Pneumático de Pistão incluem:

- Assistência com instalação e configuração

- Orientação para solução de problemas

- Dicas e recomendações de manutenção

- Serviços de reparo

- Treinamento e recursos do produto

Embalagem e Envio:

Embalagem do Produto:

O Cilindro Pneumático de Pistão será cuidadosamente embalado em uma caixa de papelão resistente para garantir que chegue com segurança e em perfeitas condições.

Envio:

Oferecemos serviços de envio rápidos e confiáveis para o Cilindro Pneumático de Pistão. Seu pedido será processado prontamente e enviado em 1-2 dias úteis. Dependendo da sua localização, os prazos de entrega podem variar, mas nos esforçamos para que seu produto chegue até você o mais rápido possível.
