Descrição do Produto:

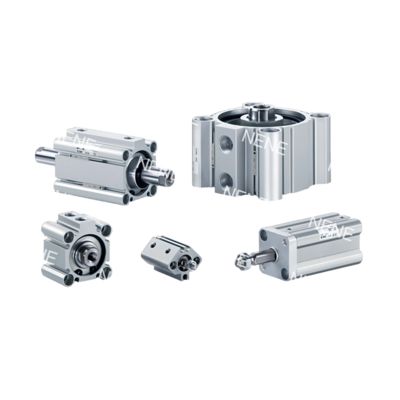

Os cilindros ultra-compactos da Série SMC CQ2A fornecem movimento linear de alta precisão em aplicações com espaço limitado. Estes cilindros de haste única de dupla ação vêm com um tamanho de furo de 12 mm e opções de curso que variam de 5 mm a 50 mm. Apesar de serem 30% mais curtos do que os cilindros padrão, eles oferecem desempenho durável, tornando-os adequados para várias aplicações industriais.
Fabricados com alumínio de grau aeroespacial e anodização dura, estes cilindros são capazes de operar a 0,05-1,0 MPa (7-145 psi) e podem fornecer um empuxo máximo de 90N. As suas vedações pré-lubrificadas contribuem para uma operação livre de manutenção, enquanto os campos magnéticos integrados facilitam a montagem do sensor. Além disso, estes cilindros são compatíveis com o sistema de acessórios modular da SMC, permitindo uma fácil integração com acessórios como guias, válvulas e suportes de montagem.
Características:
Design Otimizado para Espaço
Ultra-Compacto: Com apenas 24 mm de largura, este design é 40% mais curto do que os cilindros ISO, por exemplo, o comprimento é de 82 mm para um curso de 50 mm.
Leve: Apresentando um corpo de alumínio otimizado por topologia, o peso é de apenas 0,15 kg para um curso de 50 mm.
Integração Modular: Este design permite a montagem direta com guias MXS e válvulas VQ.
Desempenho de Precisão
Empuxo Balanceado: Espere uma força bidirecional de 90N±3% a 1,0 MPa.
Alta Velocidade: Operando a 500 mm/s com um tempo de resposta rápido de 0,15 s para um curso de 50 mm.
Amortecimento Ajustável: Os usuários têm a opção de um amortecedor hidráulico opcional com absorção de 0,043J.
Durabilidade Aprimorada
Opção de Temperatura Ampla: Equipado com vedações -XB6, este design pode operar em temperaturas que variam de -40°C a 150°C (-40°F a 302°F).
Resistência à Corrosão: Utiliza o kit de aço inoxidável -XC6 com uma haste SUS304 para maior durabilidade.
Proteção IP65: Incorporado com limpadores duplos -XC4 para proteger contra poeira e sujeira em vários ambientes.
Montagem Inteligente
Ranhuras para Sensores de 4 Lados: Compatível com sensores D-M9N com tamanho de ranhura Φ3,5 mm.
8 Estilos de Montagem: Projetado com parafusos pré-carregados para configurações fáceis do tipo A/L/D.
Ajuste do Curso: Os usuários podem obter uma modificação de deslocamento de ±5 mm usando o módulo -XC8.
Engenharia Avançada
Furo Anodizado Duro: Apresentando um revestimento de 25μm para 3 vezes a resistência ao desgaste.
Haste Cromada Dura: Apresentando uma espessura de 0,02 mm com um coeficiente de atrito de μ≤0,15.
Vedações de Vazamento Zero: Equipado com vedações compostas X271 FKM, garantindo menos de 0,1 mL/min de vazamento a 0,5 MPa.
Aplicações:
Transferência de Amostras de Diagnóstico:Variantes de curso de 35-50 mm com kits de aço inoxidável -XC6 manuseiam amostras biológicas em analisadores, evitando a contaminação em ambientes compatíveis com a FDA.
Dispensação de Reagentes:A operação de baixa pressão (0,05 MPa) atinge uma precisão de dosagem de fluido de 0,1 mL em instrumentos IVD usando unidades de curso de 10 mm.
Células de Automação Compactas
Inspeção Óptica:Cilindros de curso de 40 mm posicionam câmeras AOI a velocidades ajustáveis de 50-200 mm/s, minimizando a vibração durante a imagem de alta ampliação.
End-Effectors Robóticos:Integrado com robôs colaborativos para inserção de peças leves (curso de 25 mm, roscas de haste M3) em menos de 0,5 s.
Máquinas de Embalagem
Corte de Alta Velocidade:Os modelos de curso de 50 mm acionam lâminas em sistemas de selagem de filme, completando cortes em 0,2 s a 1,0 MPa com amortecimento hidráulico para redução de choque.
Alinhamento de Rótulos:As versões de curso de 15 mm com olhais de montagem -DZ corrigem desvios de posição do rótulo ≤0,3 mm em linhas de embalagem blister farmacêuticas.
Estudo de Caso:Um fabricante de dispositivos médicos reduziu a espessura da máquina em 42% usando CQ2A12-30DMZ com sensores de 4 lados, reduzindo o tempo de inatividade em 70% em sistemas de carregamento de cartuchos.
Suporte e Serviços:
O Suporte Técnico e Serviços do Produto para o produto Cilindro Pneumático de Pistão incluem:
- Assistência com a instalação e configuração do cilindro pneumático
- Orientação de solução de problemas para quaisquer problemas operacionais
- Recomendações de manutenção para garantir o desempenho ideal
- Serviços de reparo para quaisquer componentes danificados ou com mau funcionamento
Embalagem e Envio:
Embalagem do Produto:
Nosso Cilindro Pneumático de Pistão é cuidadosamente embalado em uma caixa de papelão resistente para garantir sua entrega segura. O cilindro é embalado em espuma protetora para evitar qualquer dano durante o transporte.
Envio:
Oferecemos serviços de envio rápidos e confiáveis para o nosso produto Cilindro Pneumático de Pistão. Os pedidos são normalmente processados em 1-2 dias úteis e enviados usando transportadoras confiáveis para garantir a entrega pontual aos nossos clientes.
