Descrição do produto:

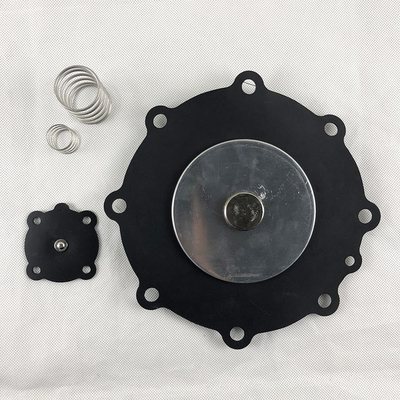

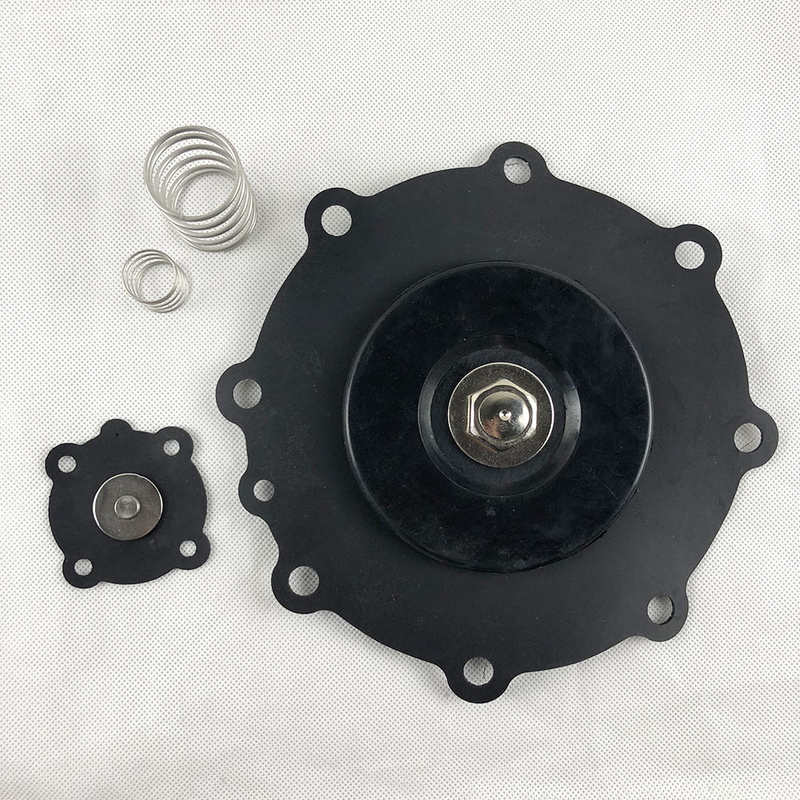

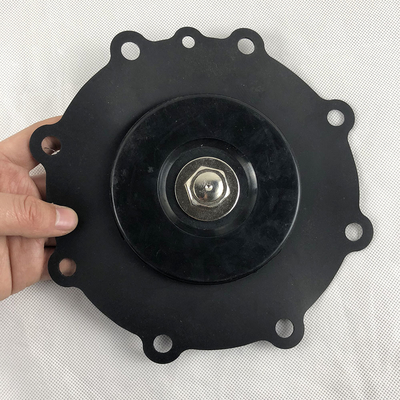

Tradução de JOIL Propriedades do diafragma da válvula de pulso
Como componente de vedação e controlo do núcleo das válvulas de pulso JOIL, o diafragma tem as seguintes propriedades principais:
Características do material:
Os materiais comuns incluem borracha de nitril butadieno (NBR) e borracha fluorada (FKM).que os tornem adequados para condições de trabalho convencionais com ar comprimido que contenha óleoOs diafragmas FKM apresentam excelente resistência a altas temperaturas (-20°C a 200°C) e resistência à corrosão, adaptando-se a ambientes adversos como altas temperaturas, ácidos fortes e álcalis.
Alguns diafragmas adotam uma estrutura reforçada (por exemplo, uma camada interna de reforço de tecido) para melhorar a resistência ao rasgo e a vida útil.
Intervalo de adaptação à temperatura:
Os diafragmas NBR são geralmente adequados para ambientes de trabalho que variam de -30°C a 120°C.
Os diafragmas FKM podem suportar altas temperaturas de -20°C a 200°C, e alguns modelos especiais podem funcionar brevemente a temperaturas ainda mais elevadas.
Propriedades físicas:
Espessura uniforme, geralmente entre 1,5 mm e 3 mm, concebida de acordo com o tamanho da porta da válvula para garantir um ajuste preciso com a superfície de vedação do corpo da válvula.
Alta taxa de recuperação elástica: depois que a válvula de pulso se abre e fecha com alta frequência (várias vezes por segundo), ela pode rebotar rapidamente para manter o desempenho de vedação,com uma taxa de recuperação elástica de ≥ 85%, geralmente.
Resistência à tração ≥ 15 MPa e resistência à ruptura ≥ 30 kN/m, proporcionando uma boa resistência mecânica para resistir ao impacto da pressão do pulso.
Duração de vida útil:
Sob condições de trabalho normais (0,4 ∼0,6 MPa de pressão, ar limpo a temperatura normal), a vida útil do diafragma pode atingir mais de 1 milhão de ciclos;Diafragmas FKM de alta qualidade podem prolongar a vida útil para mais de 2 milhões de ciclos.
Projeto estrutural:
Adota uma estrutura de vedação dos lábios com uma altura dos lábios de 0,5 mm, garantindo um ajuste apertado com o corpo da válvula sob pressão, com uma taxa de fuga ≤ 0,1 L/min (sob uma pressão de ensaio de 0,8 MPa).
A parte central é equipada com uma estrutura de posicionamento correspondente ao núcleo da válvula para assegurar a sincronização do movimento e evitar falhas de vedação causadas por desvio.
Compatibilidade:
Os diafragmas especializados são concebidos para diferentes modelos de válvulas de pulso JOIL (por exemplo, tipo de ângulo reto, tipo submerso).assegurar a compatibilidade da instalação.
Estas propriedades garantem coletivamente que as válvulas de pulso JOIL obtenham um controlo de sopro eficiente e estável nos sistemas de remoção de poeira, reduzindo o tempo de inatividade do equipamento causado por falha do diafragma.
Nota de terminologia técnica essencial:
Capa de reforço de tecido:Uma camada de tecido de fibras de alta resistência (por exemplo, nylon, fibra de vidro) incorporada no material do diafragma.Aumenta a resistência do diafragma ao alongamento e rasgo sem comprometer a sua elasticidade, que é crucial para prolongar a vida útil em operação de alta frequência.
Estrutura de vedação dos lábios:O "lábio" levantado (borda fina) do diafragma deforma-se ligeiramente sob pressão,Esta estrutura é mais fiável do que a vedação plana para válvulas de pulso com ciclos de ligação e desligação frequentes..
Impacto da pressão do pulso:A mudança de pressão instantânea quando a válvula de pulso libera ar comprimido (normalmente 0,4 ≈ 0,8 MPa).que depende da sua resistência à tração e da sua capacidade de recuperação elástica.
Parâmetros técnicos:
| Flexibilidade |
Alto |
| Características |
Alta força, longa vida |
| Resistência ao óleo |
Muito bem. |
| Número do modelo |
JOIL |
| Intervalo de temperatura |
-20°C~+200°C |
| Duração da vida |
500, 000 Ciclos |
Aplicações:
Sistemas industriais de remoção de poeira
Como um componente chave do sistema de sopro por pulso nos colectores de poeira de sacos, os diafragmas de válvulas de pulso JOIL são amplamente utilizados em equipamentos de remoção de poeira em indústrias como ferro e aço, cimento,e energia elétricaPodem abrir-se e fechar-se rapidamente para controlar o sopro de pulso do ar comprimido, permitindo a limpeza de pó dos sacos de filtro.Isto não só garante a eficiência da remoção de poeira, mas também prolonga a vida útil dos sacos de filtro.
Indústria química
Alguns diafragmas de válvulas de pulso JOIL são feitos de materiais resistentes à corrosão, tais como borracha fluorada (FKM), que apresentam uma excelente resistência à corrosão.podem ser utilizados em processos de produção química para controlar o caudal e a pressão de vários gases ou líquidos corrosivos, por exemplo, em cenários como o transporte de soluções ácido-alcalinas e o controlo do gás para caldeiras de reacção química.
Indústria alimentar
Se os diafragmas de válvulas de pulso JOIL forem fabricados em materiais compatíveis com os requisitos alimentares, podem ser utilizados para controlo pneumático nas embalagens alimentares,transporte de materiais, e outras ligações, assegurando a segurança e a higiene do processo de produção de alimentos.
Fabricação de automóveis
Durante processos como a pintura e a soldagem na fabricação de automóveis, geram-se poeira e vapores, que requerem purificação por equipamento de remoção de poeira.JOIL diafragmas de válvula de pulso podem ser aplicados em sistemas de remoção de poeira de oficinas de fabricação de automóveis para manter o ar limpo da oficinaIsto proporciona um bom ambiente de trabalho para os trabalhadores e também ajuda a melhorar a qualidade dos produtos.
Indústrias de ambiente de alta temperatura
Indústrias como a metalurgia e a cerâmica envolvem a purificação de gases de combustão de alta temperatura.Os modelos resistentes a altas temperaturas de diafragmas de válvulas de pulso JOIL podem funcionar de forma estável em condições de trabalho de alta temperaturaCom materiais resistentes a altas temperaturas e projetos estruturais especiais, podem suportar impactos de pressão de pulso em ambientes de alta temperatura e obter uma limpeza eficiente do pó.
Notas complementares sobre as condições específicas do sector
Coletor de poeira Baghouse:Uma peça central de equipamento de remoção de poeira que utiliza sacos de filtro (feitos de tecido ou materiais não tecidos) para capturar partículas de poeira do gás.O diafragma da válvula de pulso movimenta o ar comprimido para soprar a poeira aderente aos sacos de filtro, mantendo a eficiência de filtragem dos sacos.
Materiais compatíveis com os requisitos alimentares:Materiais que cumpram as normas internacionais de segurança alimentar (por exemplo, certificação da FDA nos EUA, regulamentos da UE 10/2011).tornando-os adequados para contacto direto ou indireto com os alimentos.
Gás de combustível de alta temperatura:Gás de combustão com uma temperatura tipicamente superior a 150 °C, gerado durante processos como a fundição de metais (metalurgia) e a sinterização de cerâmica.A utilização de sistemas de medição de desempenho (FKM-based) é essencial para evitar a deformação ou falha do material em tais ambientes..
Embalagem e transporte:
Produto: Diafragma de válvula de pulso
Descrição: Diafragma de alta qualidade concebido para válvulas de pulso, fabricado em materiais duráveis para um funcionamento duradouro.
Embalagem: Cada diafragma é cuidadosamente embalado em uma manga protetora de plástico para evitar danos durante o transporte e manuseio.
Envio: as encomendas são processadas dentro de 1-2 dias úteis e enviadas através de métodos de envio padrão.
