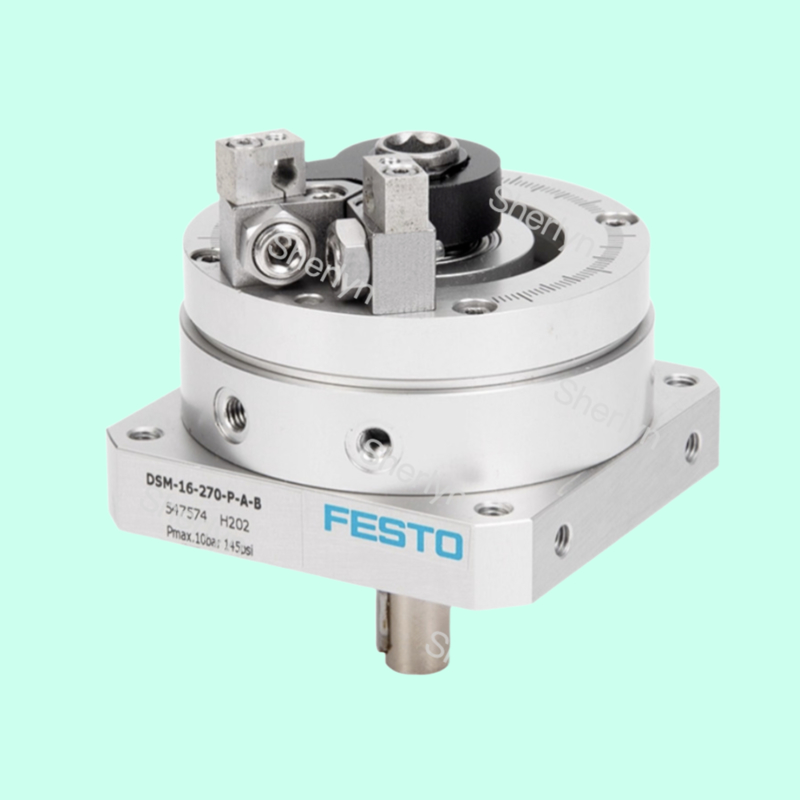

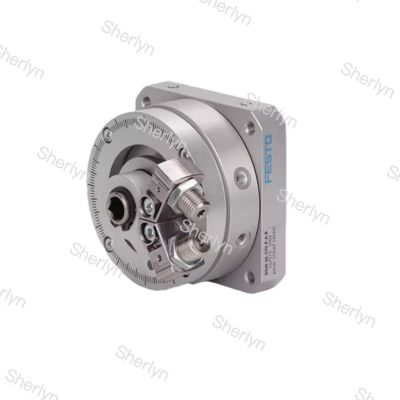

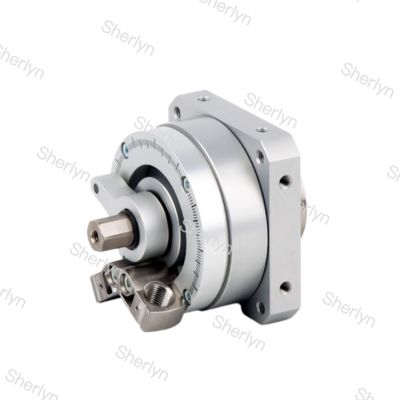

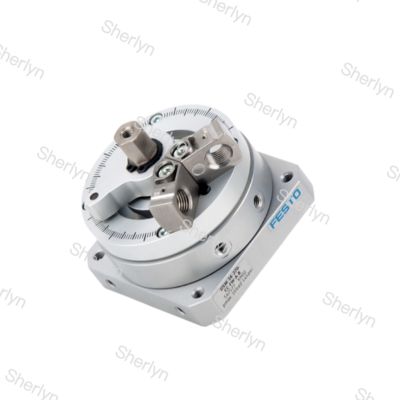

5447576 Acionamento semi-rotativo de dupla ação Festo DSM-16-270-CC-A-B

Descrição do produto:

As principais vantagens dos cilindros da série DSM refletem-se nos seguintes aspectos:

Ângulo de balanço flexível e alta precisão: a série DSM oferece um ângulo de balanço ajustável continuamente de até 270°.pode atingir um posicionamento de posição terminal de alta precisão, assegurando a precisão dos movimentos repetidos.

Estrutura compacta e alto binário de saída: Adotando uma estrutura de lâmina giratória, a energia do ar comprimido é convertida diretamente em movimento de balanço, com uma estrutura compacta e leve.Alguns modelos (como o DSM-T) adotam um projeto de lâmina de força dupla, que pode dobrar o binário e atingir até 80 Nm.

Diversas opções de amortecimento e detecção: a série DSM oferece almofadas de amortecimento elásticas e amortecimento ajustável, com modelos básicos equipados com anéis/placas de amortecimento elásticos.Os utilizadores podem escolher um amortecedor hidráulico mais potente para absorver eficazmente o impacto gerado por um momento de inércia elevadoAo mesmo tempo, suporta a detecção de posição do sensor de proximidade, e alguns modelos têm anéis magnéticos incorporados para facilitar a instalação do sensor.

Modelos derivados ricos e rolamentos de alto desempenho: a série DSM oferece múltiplos modelos derivados.O modelo DSM-HD está equipado com rolamentos pesados que podem suportar forças axial e radial mais elevadasO modelo DSM-I integra igualmente um potenciômetro giratório, que pode ser utilizado para construir um sistema de posicionamento pneumático servo completo.

Ampla adaptabilidade às condições de trabalho: a série DSM tem uma ampla gama de pressões de trabalho, tais como 2-10 bar ou 0,35-0,8 MPa (dependendo do modelo),permitindo um funcionamento estável a várias pressõesA sua concepção sublinha a fiabilidade, como por exemplo o uso de novas vedações de câmara e lâminas rotativas, alcançando uma excelente sincronicidade a pressões que variam de 1,5 a 10 bar.

Aplicações:

Com as suas características específicas, a série DSM demonstra um excelente desempenho em vários domínios e dispositivos:

Automatização geral de fábrica:A série DSM é amplamente utilizada no domínio da automação de fábricas em uma infinidade de indústrias.A sua estrutura compacta e o seu método de instalação flexível facilitam a sua fácil integração em dispositivos com espaço limitado.

Manipulação e montagem de materiais:No domínio da tecnologia de agarrar e montar, os cilindros DSM são empregados para tarefas como rotação, inversão, posicionamento e transferência de peças de trabalho.

Máquinas de mineração e ambientes especiais:A série DSM encontra aplicações também em máquinas de mineração e ferramentas pneumáticas.Outros, de aço inoxidável, não ligados nem ligados, é adequado para indústrias com requisitos específicos de materiais, como as instalações de produção de baterias de lítio.

Sistema de posicionamento de alta precisão:Utilizando o potenciômetro integrado da série DSM-I em conjunto com o controlador de eixo CPX-CMAX e a válvula de controlo direcional proporcional VPWP,um sistema de posicionamento pneumático servo de alta precisão pode ser criado para alcançar um controle de movimento avançado.

Dados técnicos

• Tamanho16
• Ângulo de amortecimento12 graus
• Intervalo de regulação do ângulo de rotação0 graus... 246 graus
• Ângulo de rotação0 graus... 246 graus
• Radius de parada admissível≥ 17 mm
• AcolchadosAmortecedor em ambas as extremidades
• Posição de montagemopcional
• Ajuste fino-3 graus
• Modo de funcionamentoDe dupla ação
