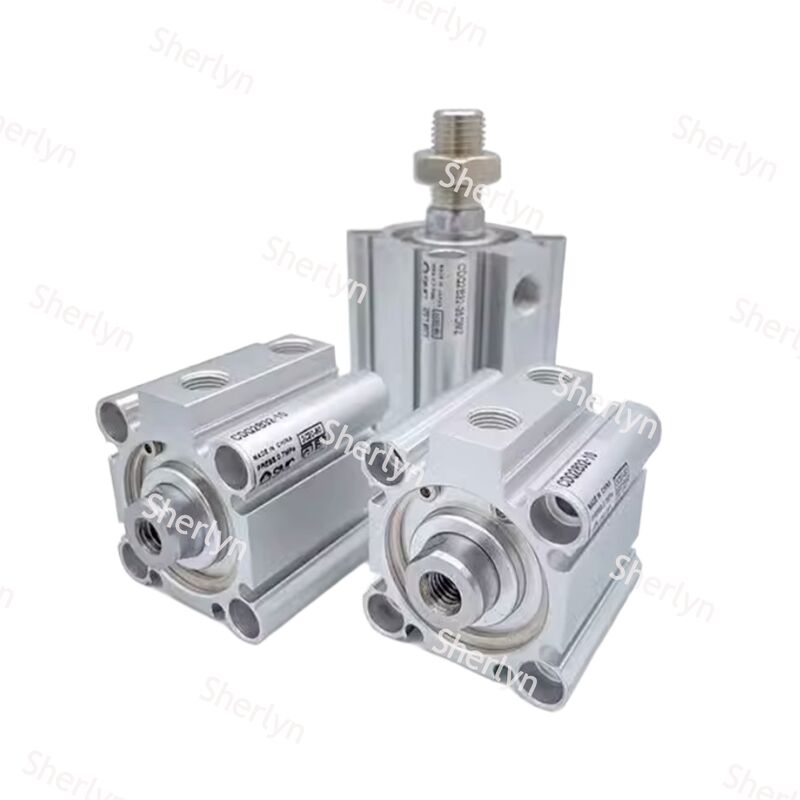

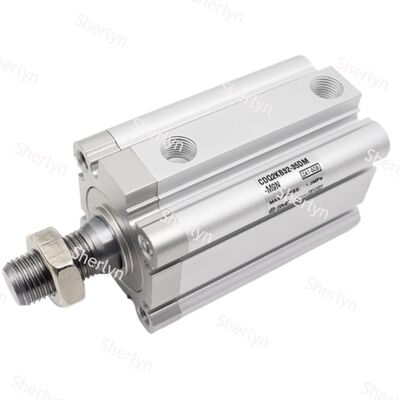

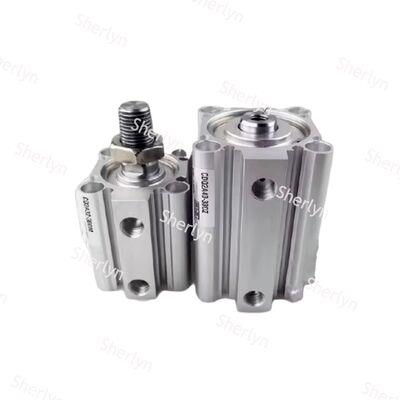

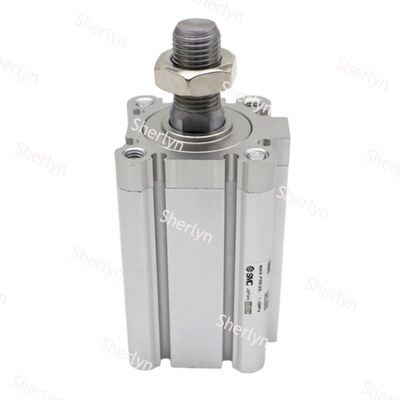

CDQ2B12-30D SMC cilindro de dupla ação da série CDQ2

Este cilindro é projetado com uma estrutura de perfil fino que oferece uma vantagem significativa em termos de tamanho. Comparado a muitos cilindros tradicionais do mesmo diâmetro, suas dimensões gerais - particularmente a largura e a altura - são notavelmente menores. Essa compacidade permite um uso mais eficiente do espaço em várias aplicações.

Os principais componentes do cilindro são fabricados em liga de alumínio, o que reduz significativamente o peso total. Esse atributo leve não apenas facilita o manuseio e a instalação, mas também contribui positivamente para o objetivo de redução de peso do equipamento.

O corpo do cilindro possui ranhuras de montagem dedicadas - duas em cada lado para diâmetros menores e quatro lados para diâmetros maiores. Essas ranhuras são projetadas especificamente para acomodar interruptores magnéticos compactos, como a série D-M9. Uma vez instalados, os interruptores ficam nivelados com o corpo do cilindro, economizando espaço valioso e minimizando o risco de colisões acidentais.

Além disso, o cilindro suporta uma opção básica de montagem com furo passante e oferece uma ampla seleção de acessórios opcionais, incluindo suportes de pé e suportes de flange. Essa versatilidade garante que o cilindro possa ser adaptado para atender a uma ampla variedade de requisitos de instalação.

O cilindro opera de forma confiável dentro de uma faixa de pressão padrão de 0,07 MPa a 1,0 MPa e funciona efetivamente em uma faixa de temperatura de -10°C a +70°C. Essa ampla janela operacional o torna adequado para diversos ambientes industriais.

A manutenção é simplificada graças à pré-lubrificação de fábrica, que permite longos períodos de operação sem a necessidade de lubrificação adicional em condições normais de ar. Esse recurso ajuda a reduzir os esforços de manutenção e o tempo de inatividade.

Para atender às diferentes necessidades operacionais, o cilindro está disponível com várias opções de amortecimento. Dependendo do modelo, os usuários podem selecionar entre amortecimento de borracha e amortecimento de ar ajustável, proporcionando um desempenho de parada suave e controlado sob cargas e velocidades variáveis.

A série CDQ2B é conhecida por seu tamanho compacto e desempenho confiável, tornando-a uma escolha popular nas indústrias de automação onde o espaço é limitado. Seu design permite que se encaixe facilmente em ambientes com requisitos espaciais rigorosos sem comprometer a funcionalidade.

Esta série encontra extensas aplicações no setor de fabricação de eletrônicos e semicondutores. É comumente usado para tarefas como transferência de peças, fixação e posicionamento preciso durante o processamento de placas de circuito, embalagem de chips e inspeção com alta precisão.

Além disso, a série CDQ2B serve como atuadores em pequenos equipamentos de automação. Exemplos incluem máquinas de montagem, sistemas de embalagem e manipuladores de manuseio, onde o controle de movimento confiável e compacto é essencial.

No campo médico, esses componentes são utilizados em dispositivos e instrumentos que exigem acionamentos limpos e compactos. Eles são ideais para equipamentos de automação de laboratório e vários tipos de analisadores, contribuindo para uma operação eficiente e higiênica.

Ao selecionar um atuador da série CDQ2B, os principais parâmetros a serem considerados são o diâmetro e o curso. O diâmetro, como Φ12, Φ16 ou Φ20, influencia a força de saída, enquanto o curso define a distância de deslocamento do atuador.

É importante decidir sobre o tipo de ação necessária. Dependendo das necessidades da aplicação, você pode escolher entre atuadores de dupla ação, que são acionados pneumaticamente em ambas as direções, ou atuadores de ação simples, que possuem um mecanismo de retorno por mola.

Além disso, leve em consideração quaisquer opções especiais. Por exemplo, se o amortecimento ajustável for necessário para acomodar condições específicas de carga e velocidade, isso deve ser especificado. Em casos onde cargas laterais são esperadas, optar por uma versão guiada como a série CDQ2B/W pode aumentar a durabilidade e prolongar a vida útil.
