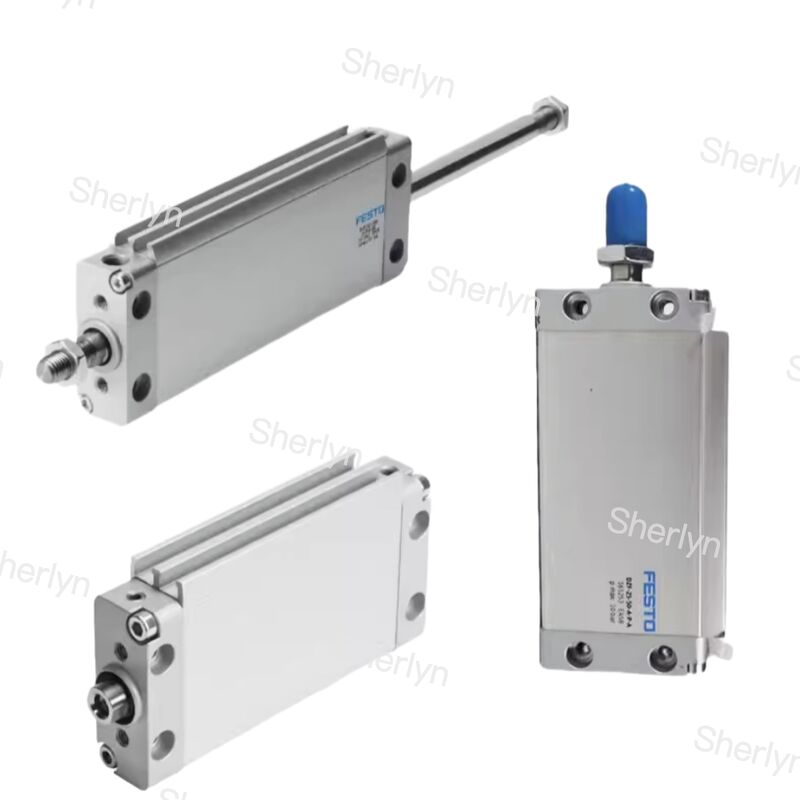

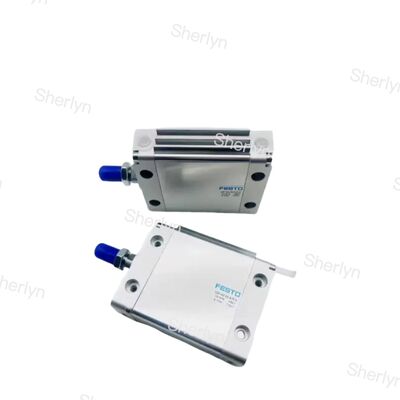

Cilindro FESTO de Dupla Ação DZF-12-40-A-P-A 161226

Dados Técnicos

• Curso40 mm
• Diâmetro do pistão12 mm Diâmetro equivalente
• Rosca da haste do pistãoM6
• Ângulo máximo de rotação da haste do pistão +/-2,5 graus
• AmortecimentoAnéis/almofadas de amortecimento elástico em ambas as extremidades
• Posição de montagemQualquer
• Modo de operaçãoDupla ação

Descrição do Produto:

Este produto utiliza um design estrutural super plano, exibindo uma forma altamente compacta e achatada dentro de sua categoria de cilindros. Tal design permite que seja instalado eficientemente em áreas onde o espaço é extremamente limitado.

O pistão é fabricado com um formato oval único que fornece uma capacidade anti-rotação embutida durante seu movimento. Este design garante um movimento linear preciso sem exigir mecanismos de guia extras.

A construção é otimizada para instalação direta em manifolds de válvulas ou para montagem modular. Ele permite uma conexão compacta com componentes como grupos de válvulas pneumáticas, resultando em uma alta densidade de peças integradas.

Geralmente operando em modo de dupla ação, o cilindro é equipado com anéis ou placas de amortecimento elástico em ambas as extremidades para garantir um amortecimento suave na conclusão do curso. As opções de haste do pistão incluem roscas internas (fêmeas) ou externas, facilitando a montagem de várias ferramentas. Além disso, a maioria dos modelos vem com ranhuras projetadas para acomodar sensores de proximidade indutivos para detecção eficaz da posição.

Aplicações:

A série DZF é perfeitamente projetada para uma variedade de aplicações, tornando-a altamente versátil e eficiente. Uma de suas principais vantagens é sua adequação para equipamentos modulares de alta densidade. Isso inclui configurações como unidades de usinagem multi-estação, módulos de montagem e manifolds de válvulas integrados, onde numerosos atuadores devem ser instalados próximos uns dos outros em espaços apertados.

Além disso, a série DZF se destaca em mecanismos de precisão com espaço limitado. É comumente utilizada em máquinas de montagem eletrônica, equipamentos de fabricação de semicondutores, extremidades de robôs compactos, como garras, e dispositivos de medição de precisão. Nessas aplicações, o DZF atua como a unidade de acionamento responsável por operações de empurrar, levantar ou prender, garantindo um desempenho preciso e confiável.

Além disso, a série DZF é ideal para necessidades de acionamento linear de serviço leve. Ele se encaixa bem em ambientes com restrições de altura rigorosas, ao mesmo tempo em que oferece movimento linear confiável e preciso. Isso o torna uma excelente escolha para aplicações onde o espaço é limitado, mas o desempenho não pode ser comprometido.
