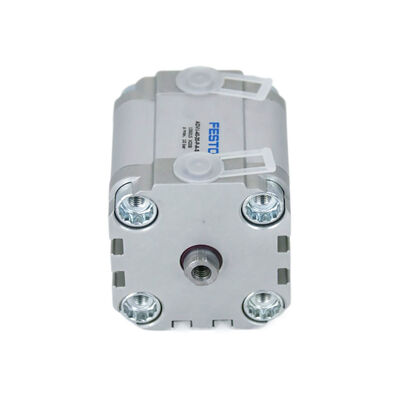

ADVU-100-10-A-P-A FESTO 156663 ADVU-100-10-15-20-25-30-40-50-A-P-A cilindro compacto

Descrição do Produto:

A série ADVU de cilindros compactos da FESTO representa atuadores pneumáticos projetados com foco na eficiência de espaço e multifuncionalidade. Esses cilindros são amplamente utilizados em sistemas automatizados, máquinas de manufatura e vários outros campos industriais, devido ao seu desempenho confiável e aplicação flexível.

Esses cilindros operam em modo de dupla ação e utilizam ar comprimido que atende ao padrão de qualidade ISO 8573-1:2010 [7:4:4] como meio operacional. Sua pressão operacional normalmente varia entre 0,08 MPa e 1 MPa (0,8 bar a 10 bar), com uma faixa de temperatura operacional de -20℃ a 80℃. Para ambientes com níveis moderados de corrosão, os cilindros são classificados com Classe de Resistência à Corrosão 2.

A série ADVU oferece uma ampla seleção de diâmetros de pistão, incluindo tamanhos como 12 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm e 125 mm. Os comprimentos de curso normalmente variam de 5 mm a 80 mm para modelos padrão, enquanto cursos opcionais podem se estender de 1 mm a até 400 mm, dependendo do diâmetro do pistão escolhido.

Os principais materiais utilizados incluem aço inoxidável de alta liga para a haste do pistão e liga de alumínio forjado para o corpo do cilindro e as tampas. As vedações dinâmicas são feitas de borracha nitrílica (NBR) e poliuretano termoplástico (TPE-U), garantindo durabilidade e vedação confiável.

O design estrutural dos cilindros ADVU é elegante e moderno, apresentando superfícies lisas, juntamente com ranhuras em três lados projetadas especificamente para detecção de posição. As tampas - tanto a frontal quanto a traseira - são fixadas com segurança diretamente no corpo do cilindro com parafusos, enquanto toda a montagem é feita usando parafusos de cabeça sextavada para fornecer uma configuração robusta.

Esta série inclui vários tipos derivados adaptados a aplicações específicas. Por exemplo, a variante S1 possui um rolamento de haste de pistão estendido, o tipo S2 apresenta uma haste de pistão de dupla extremidade, a versão S6 incorpora vedações classificadas para altas temperaturas de até 120℃, e a S20 é projetada com uma haste de pistão oca de dupla extremidade.

A flexibilidade de instalação é uma característica notável, pois o cilindro suporta uma variedade de métodos de montagem. Além do uso convencional de parafusos de cabeça sextavada, as ranhuras fornecidas em três lados permitem o uso de uma ampla gama de componentes de montagem para acomodar diversos requisitos de configuração.

Para detecção de posição, esses cilindros são compatíveis com sensores de proximidade que se encaixam perfeitamente nas ranhuras do perfil. Esses sensores podem ser instalados nivelados com a superfície do cilindro, o que facilita a substituição do sensor sem a necessidade de alterar a disposição de montagem original.

Quando comparada a cilindros semelhantes seguindo o padrão ISO 15552, a série ADVU reduz a área de instalação em aproximadamente 50%, graças ao seu design compacto. Fabricados com materiais de alta qualidade, esses cilindros combinam uma estrutura robusta com boa resistência à corrosão e fornecem desempenho operacional estável e confiável.

Parâmetros Técnicos:

Este cilindro compacto oferece desempenho confiável com um modo de operação de dupla ação e um design de pistão oval para proteção contra torção. O cilindro compacto possui uma rosca de haste de pistão de M3, um curso de 10 mm e um diâmetro de pistão de 12 mm (diâmetro equivalente). Sua posição de montagem é flexível, permitindo a instalação em qualquer orientação. Verdadeiramente um cilindro compacto projetado para aplicações pneumáticas versáteis.

Aplicações:

O Cilindro Pneumático de Pistão FESTO ADVU é um componente essencial amplamente utilizado em várias aplicações de automação industrial. Renomado por seu corpo de alumínio de alta qualidade e design robusto, este cilindro de automação com certificação CE garante desempenho confiável em ambientes exigentes. Com um diâmetro de pistão de 12 mm (diâmetro equivalente) e um comprimento de curso de 10 mm, o modelo ADVU é especificamente projetado para precisão e eficiência em operações de dupla ação.

Uma das principais ocasiões de aplicação para o cilindro pneumático FESTO ADVU são as linhas de manufatura automatizadas, onde o controle de movimento preciso e repetível é crítico. Seu modo de operação de dupla ação permite extensão e retração controladas, tornando-o ideal para tarefas como manuseio de materiais, embalagem e processos de montagem. O design do pistão oval oferece proteção contra torção e guia, garantindo um movimento suave e estável, o que é crucial em sistemas de automação que exigem precisão consistente.

Além disso, o tamanho compacto do cilindro pneumático e a rosca da haste do pistão de M3 o tornam adequado para integração em equipamentos de automação menores e sistemas robóticos. Essa flexibilidade permite que os engenheiros implementem o cilindro FESTO ADVU em diversos cenários, desde linhas de montagem automotiva até manufatura de semicondutores e plantas de processamento de alimentos. Seu corpo de alumínio não apenas contribui para uma estrutura leve, mas também oferece excelente resistência à corrosão, aumentando a durabilidade e reduzindo os requisitos de manutenção.

Graças ao seu design eficiente e alta capacidade de fornecimento de 5000 peças por mês, o cilindro pneumático FESTO ADVU pode ser entregue rapidamente em 1-7 dias úteis após o pagamento, tornando-o uma escolha confiável para projetos com prazos apertados. O produto está disponível com opções de embalagem flexíveis, incluindo caixas de papelão ou embalagens personalizadas de acordo com os requisitos do cliente, e pode ser adquirido com uma quantidade mínima de pedido de apenas uma unidade, permitindo a escalabilidade na aquisição.

Condições de pagamento como T/T, Western Union e PayPal oferecem conveniência e segurança para compradores internacionais que negociam o preço deste cilindro de automação premium. Seja usado em automação industrial, robótica ou usinagem de máquinas, o cilindro pneumático FESTO ADVU se destaca como uma solução versátil e confiável projetada para otimizar a eficiência operacional e aprimorar a qualidade da produção.

Embalagem e Envio:

Nosso Cilindro Pneumático de Pistão é cuidadosamente embalado para garantir a máxima proteção durante o transporte. Cada cilindro é embalado com segurança em espuma antiestática e colocado dentro de uma caixa de papelão resistente e sob medida para evitar qualquer movimento ou dano.

Para maior segurança, as caixas são reforçadas com materiais de amortecimento e seladas com fita adesiva de alta qualidade. Todos os pacotes são claramente rotulados com instruções de manuseio e informações do produto.

Oferecemos várias opções de envio para atender às suas necessidades, incluindo envio padrão, expresso e frete. Cada remessa é rastreada e segurada para garantir a entrega pontual e segura.

Ao receber seu Cilindro Pneumático de Pistão, inspecione a embalagem em busca de sinais de danos antes de assinar. Entre em contato com nosso atendimento ao cliente imediatamente se notar algum problema para que possamos ajudá-lo prontamente.
