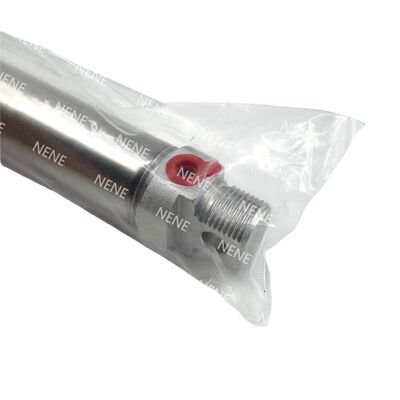

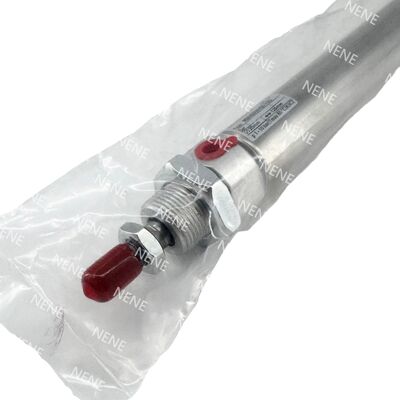

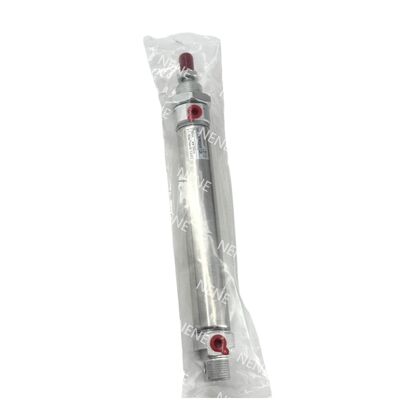

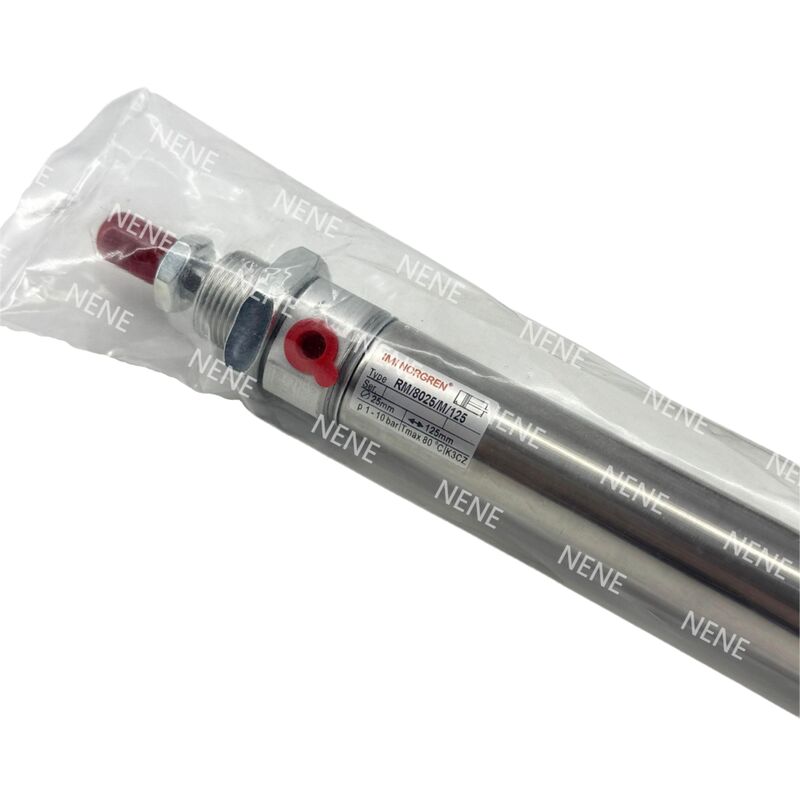

Descrição do produto:
A série RM/28000/M é constituída por cilindros Roundline compactos de ação única com um mecanismo de retorno de mola.Melhorar a sua funcionalidade e versatilidade.
Construído com um tubo de aço inoxidável e tampas de alumínio anodizado transparente, o projeto garante excelente resistência à corrosão e alta durabilidade.Esta combinação de materiais proporciona uma estrutura robusta adequada para ambientes exigentes.
Além disso, os cilindros RM/28000/M são projetados para cumprir as normas ISO 6432, tornando-os altamente compatíveis e compactos.Seu pequeno tamanho e desempenho confiável os tornam perfeitos para aplicações que exigem posicionamento pneumático preciso e automação de curto curso em espaços limitados.
Características:
O cilindro possui um fator de forma ISO 6432 compacto, garantindo uma integração perfeita com os acessórios padrão.
Construído a partir de materiais resistentes à corrosão, este cilindro é adequado para uso em ambientes duros e exigentes.
Equipado com um pistão magnético, o cilindro proporciona uma detecção de limite simplificada e melhora o feedback de automação.
A robusta construção mecânica inclui tampas de ponta duplas, que contribuem para a durabilidade e longevidade do cilindro.
Parâmetros técnicos:
| Ponto |
Especificações |
| Furação (mm) |
10/12/16/20 / 25 |
| Traços normalizados (mm) |
10, 25, 50 |
| Corrente máxima (mm) |
50 |
| Rodas de pistão Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamanho do porto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Médio |
Ar comprimido, filtrado, lubrificado ou não |
| Pressão de funcionamento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamento |
-10°C a +80°C (14°F a 176°F) |
| Operação |
Ação única, regressão da mola, pistão magnético |
| Acolchados |
Amortização de amortecimento |
| Material do cano |
De aço inoxidável |
| Material de cobertura final |
Alumínio anodizado transparente |
| Materiais de hastes de pistão |
De aço inoxidável |
| Material tampão |
Poliuretano |
| Soluções |
Goma nitrílica (NBR) |
| Projeto da tampa final |
Capacetes terminais de alta resistência, duplo-crispados |
| Acessórios padrão |
Nozes de fixação de nariz, nozes de fixação de hastes de pistão |
| Acessórios opcionais |
Interruptores de cana com cabo integrado, suportes de montagem de interruptores, acessórios retos e de cotovelo, equipamento de montagem |
| Propulsão teórica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Força da mola de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensões |
Ver a tabela de dimensões da folha de dados completa |
| Variantes |
Portão traseiro central, cobertura traseira plana, opções de montagem múltiplas |
| Kit de serviço |
Não disponível |
| Dados de carga / deflexão |
Referir-se-á aos gráficos de carga e deflexão na ficha de dados |
Aplicações:
Os processos automatizados de montagem e de indexação beneficiam muito do uso da ação de curto curso, que aumenta a precisão e a eficiência em tarefas que exigem movimentos curtos e controlados.
No manuseio de componentes eletrónicos, as operações de pick-and-place requerem frequentemente apoio para distâncias de viagem limitadas.A utilização de soluções de accionamento compactas garante um posicionamento preciso e um manuseamento rápido nestes procedimentos delicados.
Aplicações de embalagens e manutenção de máquinas exigem frequentemente movimentos compactos e repetíveis.Usar dispositivos concebidos para desempenho constante em espaços confinados ajuda a manter a produtividade e a confiabilidade.
Além disso, as aplicações que requerem detecção de posição integrada obtêm vantagens significativas dos sistemas de accionamento avançados.A incorporação de mecanismos de retroalimentação precisos permite um melhor controlo e uma maior precisão geral do sistema.
Apoio e Serviços:
O nosso produto de cilindro pneumático de pistão foi concebido para um desempenho confiável e eficiente em várias aplicações industriais.Especificações, e condições operacionais prontas para facilitar a assistência imediata.
Oferecemos suporte abrangente ao produto, incluindo orientações de instalação, dicas de manutenção, conselhos de solução de problemas e informações sobre peças de reposição.A nossa equipa técnica está equipada para o ajudar a optimizar o desempenho e a longevidade do seu cilindro pneumático.
Para manutenção e reparação, use sempre peças originais para manter a integridade do produto e a cobertura da garantia.
Se tiver algum problema com o cilindro pneumático de pistão, consulte o manual do utilizador para saber as etapas comuns de solução de problemas.Os nossos recursos de apoio estão disponíveis para fornecer soluções técnicas detalhadas adaptadas às necessidades da sua aplicação.
Estamos empenhados em fornecer suporte e serviços de alta qualidade para maximizar o valor e a eficiência dos seus sistemas pneumáticos.
Embalagem e transporte:
O nosso cilindro pneumático de pistão é cuidadosamente embalado para garantir a segurança e proteção durante o transporte.Caixa concebida sob medida para evitar danos causados por impactos ou umidadeA embalagem é claramente rotulada com as especificações do produto e as instruções de manuseio para facilitar a sua identificação e o seu cuidado adequado.
Para o transporte marítimo, usamos transportadores confiáveis com opções de rastreamento para garantir a entrega pontual.Os cilindros são paletizados com segurança para encomendas a granel para minimizar o movimento e garantir a estabilidade durante todo o processo de transporteTambém oferecemos opções de envio acelerado mediante pedido para cumprir prazos urgentes do projeto.
Após o recebimento, por favor, inspecione a embalagem para detectar quaisquer sinais de danos e relate qualquer problema imediatamente à nossa equipe de atendimento ao cliente.Isto garante que podemos resolver prontamente quaisquer preocupações e manter o mais alto padrão de qualidade do produto e satisfação do cliente.
