Descrição do produto:

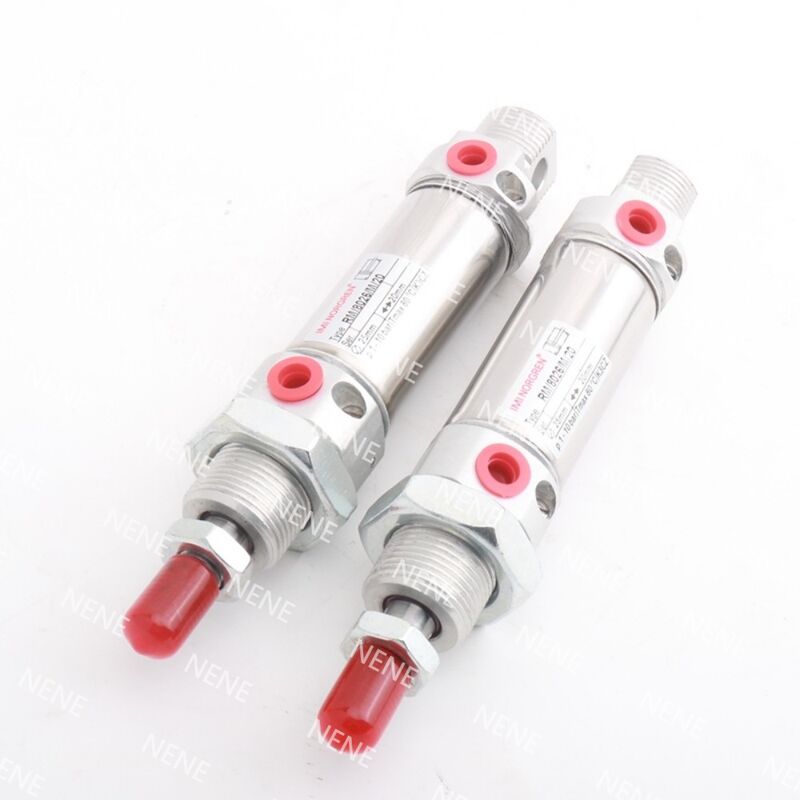

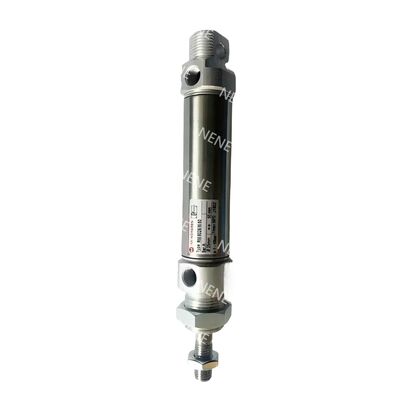

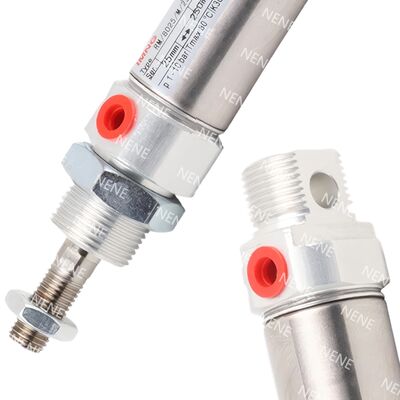

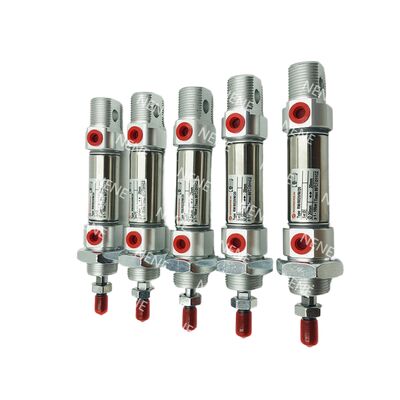

A série RM/28000/M consiste em cilindros Roundline compactos de ação única com um mecanismo de retorno de mola.assegurar uma operação fiável e uma funcionalidade melhorada.
Construídos com um tubo de aço inoxidável e tampas de alumínio anodizado transparente, os cilindros oferecem uma excelente resistência à corrosão e uma elevada durabilidade.Este projeto robusto garante desempenho duradouro mesmo em ambientes desafiadores.
Além disso, a gama RM/28000/M foi concebida para ser totalmente compatível com as normas ISO 6432.O seu tamanho compacto torna-os uma escolha ideal para aplicações que exigem posicionamento pneumático em espaços apertados, bem como para tarefas de automação de curta duração.
Características:
O design compacto adere ao fator de forma ISO 6432, permitindo uma integração perfeita com os acessórios padrão.Isto torna a instalação simples e compatível com uma ampla gama de sistemas existentes.
Construído a partir de materiais resistentes à corrosão, o produto é ideal para uso em ambientes difíceis e exigentes.
Equipado com um pistão magnético, simplifica o processo de detecção de limites e fornece um feedback eficaz para sistemas de automação.
A robusta construção mecânica inclui tampas de ponta duplamente amarradas, que contribuem para a resistência geral e a longevidade do dispositivo.Este elemento de concepção garante a vedação segura e a resistência durante a utilização prolongada.
Parâmetros técnicos:
| Ponto |
Especificações |
| Furação (mm) |
10/12/16/20 / 25 |
| Traços normalizados (mm) |
10, 25, 50 |
| Corrente máxima (mm) |
50 |
| Rodas de pistão Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamanho do porto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Médio |
Ar comprimido, filtrado, lubrificado ou não |
| Pressão de funcionamento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamento |
-10°C a +80°C (14°F a 176°F) |
| Operação |
Ação única, regressão da mola, pistão magnético |
| Acolchados |
Amortização de amortecimento |
| Material do cano |
De aço inoxidável |
| Material de cobertura final |
Alumínio anodizado transparente |
| Materiais de hastes de pistão |
De aço inoxidável |
| Material tampão |
Poliuretano |
| Soluções |
Goma nitrílica (NBR) |
| Projeto da tampa final |
Capacetes terminais de alta resistência, duplo-crispados |
| Acessórios padrão |
Nozes de fixação de nariz, nozes de fixação de hastes de pistão |
| Acessórios opcionais |
Interruptores de cana com cabo integrado, suportes de montagem de interruptores, acessórios retos e de cotovelo, equipamento de montagem |
| Propulsão teórica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Força da mola de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensões |
Ver a tabela de dimensões da folha de dados completa |
| Variantes |
Portão traseiro central, cobertura traseira plana, opções de montagem múltiplas |
| Kit de serviço |
Não disponível |
| Dados de carga / deflexão |
Referir-se-á aos gráficos de carga e deflexão na ficha de dados |
Aplicações:
Os sistemas de montagem e de indexação automatizados beneficiam muito da ação de curto curso, permitindo movimentos precisos e eficientes em espaços compactos.
No manuseamento de componentes electrónicos, as operações de pick-and-place requerem frequentemente curtas distâncias de deslocamento.que são suportados por mecanismos de accionamento especializados.
Os processos de embalagem e as aplicações de manutenção de máquinas exigem frequentemente um movimento compacto e repetível. Tais requisitos garantem um desempenho constante e uma operação fiável em ambientes apertados.
Aplicações que necessitam de sensores de posição integrados beneficiam de capacidades de controlo e monitorização aprimoradas, permitindo uma maior precisão e feedback do sistema.
Apoio e Serviços:
O nosso produto de cilindros pneumáticos de pistão foi concebido para proporcionar um desempenho confiável e eficiente numa ampla gama de aplicações industriais.Fornecemos assistência abrangente, incluindo orientação de instalação, solução de problemas, dicas de manutenção e otimização de desempenho para garantir que o cilindro pneumático funcione com a máxima eficiência.
Oferecemos documentação técnica detalhada, incluindo manuais de uso, desenhos dimensionais e folhas de especificações para ajudá-lo a entender as características do produto e o uso adequado.Nossa equipe de suporte é treinada para ajudar a identificar o modelo de cilindro certo para suas necessidades específicas de aplicação e pode fornecer aconselhamento sobre opções de personalização, se necessário.
Os serviços de manutenção incluem recomendações sobre lubrificação, intervalos de inspeção e peças de reposição para prolongar a vida útil do cilindro pneumático.Também fornecemos serviços de reparação para resolver quaisquer problemas operacionais e restaurar o produto a condições de funcionamento ideais.
Para um melhor suporte, oferecemos sessões de formação e seminários web para ajudar a sua equipe técnica a obter conhecimentos aprofundados sobre a operação e manutenção de cilindros pneumáticos.Nosso objetivo é garantir que você receba suporte oportuno e eficaz para minimizar o tempo de inatividade e maximizar a produtividade.
Consulte a documentação do produto e os recursos de suporte disponíveis no nosso website para obter informações adicionais e guias de solução de problemas.
Embalagem e transporte:
Os nossos cilindros pneumáticos de pistão são cuidadosamente embalados para garantir a máxima protecção durante o transporte.Caixa de cartão ondulado para evitar danos por choques ou vibraçõesPara preencher quaisquer espaços vazios dentro da embalagem, são utilizados materiais adicionais para evitar o movimento.
Para o envio, usamos transportadores confiáveis com opções de rastreamento para garantir a entrega em tempo útil e segura.Incluindo Fragile e This Side Up para garantir um cuidado adequadoDependendo do destino, oferecemos vários métodos de envio, incluindo serviços padrão, expedido e expresso para atender às suas necessidades.
Antes do envio, cada cilindro pneumático de pistão passa por uma inspecção de qualidade completa para confirmar que cumpre todas as especificações e está livre de defeitos.Incluindo manuais de produto e informações de garantia, dentro do pacote para sua conveniência.
O nosso compromisso é entregar o vosso cilindro pneumático de pistão em perfeitas condições, pronto para instalação e utilização imediata.
