Descrição do Produto:

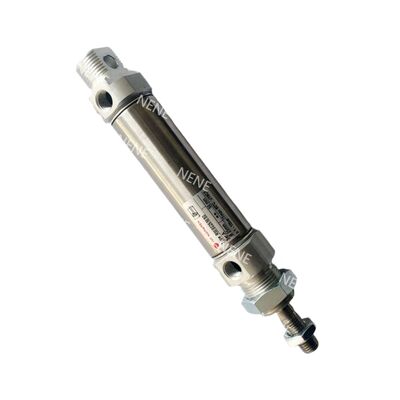

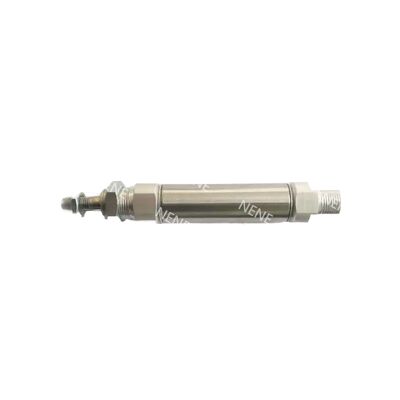

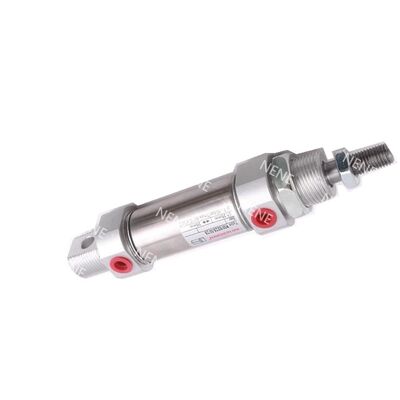

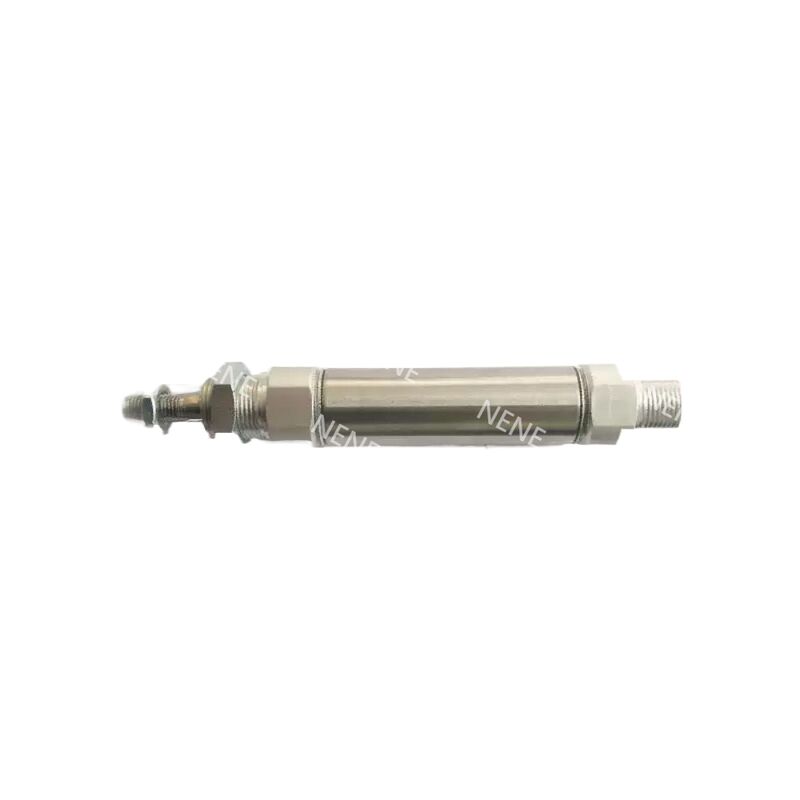

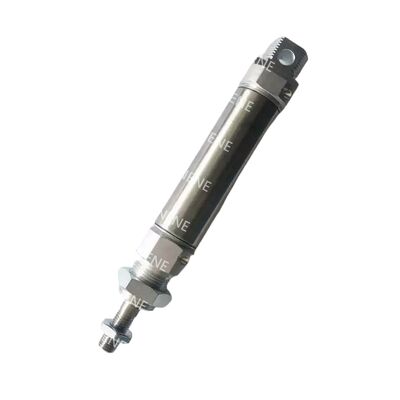

A série RM/28000/M consiste em cilindros Roundline compactos, de ação simples, que apresentam um mecanismo de retorno por mola e vêm equipados com um pistão magnético como característica padrão. Estes cilindros são projetados para oferecer desempenho confiável em um formato compacto.
Construídos com um tubo de aço inoxidável e tampas de extremidade de alumínio anodizado transparente, os cilindros oferecem excelente resistência à corrosão e maior durabilidade. Esta combinação garante alta resistência e operação de longa duração, mesmo em ambientes desafiadores.
Além disso, a gama RM/28000/M é totalmente compatível com a norma ISO 6432, tornando-os uma escolha ideal para aplicações que exigem posicionamento pneumático compacto e automação de curso curto em espaços confinados.
Características:
O dispositivo apresenta um formato compacto ISO 6432, permitindo a integração perfeita com conexões padrão. Este design garante fácil instalação e compatibilidade em várias aplicações.
Construído com materiais resistentes à corrosão, é adequado para uso em ambientes agressivos e exigentes. Esta durabilidade aumenta a longevidade e a confiabilidade do componente em condições desafiadoras.
Equipado com um pistão magnético, o dispositivo facilita a detecção de limite direta e o feedback de automação. Este recurso melhora a eficiência operacional, permitindo a detecção precisa da posição.
Sua construção mecânica robusta inclui tampas de extremidade com crimpagem dupla, proporcionando maior resistência e vedação segura. Este design contribui para a robustez geral e o desempenho confiável do dispositivo.
Parâmetros Técnicos:
| Item |
Especificação |
| Diâmetro (mm) |
10 / 12 / 16 / 20 / 25 |
| Cursos padrão (mm) |
10, 25, 50 |
| Curso máximo (mm) |
50 |
| Haste do pistão Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamanho da porta |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Meio |
Ar comprimido, filtrado, lubrificado ou não lubrificado |
| Pressão de operação |
2 a 10 bar (29 a 145 psi) |
| Temperatura de operação |
-10°C a +80°C (14°F a 176°F) |
| Operação |
Ação simples, retorno por mola, pistão magnético |
| Amortecimento |
Amortecimento por amortecedor |
| Material do cilindro |
Aço inoxidável |
| Material da tampa da extremidade |
Liga de alumínio anodizado transparente |
| Material da haste do pistão |
Aço inoxidável |
| Material do amortecedor |
Poliuretano |
| Vedações |
Borracha nitrílica (NBR) |
| Design da tampa da extremidade |
Tampas de extremidade de alta resistência com crimpagem dupla |
| Acessórios padrão |
Porca de montagem do nariz, contraporca da haste do pistão |
| Acessórios opcionais |
Interruptor reed com cabo integral, suportes de montagem do interruptor, conexões retas e cotovelo, hardware de montagem |
| Empuxo teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Força da mola de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensões |
Consulte a tabela de dimensões completa na ficha técnica |
| Variantes |
Porta traseira central, tampa traseira plana, múltiplas opções de montagem |
| Kits de serviço |
Não disponível |
| Dados de carga / deflexão |
Consulte os gráficos de carga e deflexão na ficha técnica |
Aplicações:
Processos automatizados de montagem e indexação se beneficiam significativamente da atuação de curso curto, permitindo movimentos precisos e eficientes dentro de uma faixa compacta.
No campo do manuseio de componentes eletrônicos, as operações de pick-and-place geralmente exigem curtas distâncias de deslocamento para manter a velocidade e a precisão. Essas tarefas dependem de técnicas de atuação especializadas que suportam o posicionamento rápido e confiável.
As aplicações de embalagem e manuseio de máquinas exigem movimento compacto e repetível. A capacidade de fornecer desempenho consistente em um espaço limitado é crucial para otimizar os fluxos de trabalho de produção e garantir a qualidade do produto.
Além disso, as aplicações que exigem detecção de posição integrada podem obter maior controle e feedback. Essa integração suporta maior precisão e confiabilidade em vários processos automatizados.
Suporte e Serviços:
Nosso Cilindro Pneumático de Pistão é projetado para alto desempenho e durabilidade em várias aplicações industriais. Para suporte técnico, certifique-se de ter o número do modelo, as especificações e os detalhes do problema prontos para nos ajudar a fornecer assistência precisa.
Oferecemos serviços abrangentes, incluindo orientação de instalação, dicas de manutenção, solução de problemas e suporte de reparo para maximizar a eficiência e a vida útil do seu cilindro pneumático.
A manutenção regular é recomendada para evitar o desgaste e garantir a operação ideal. Isso inclui verificar vazamentos de ar, inspecionar vedações e hastes quanto a danos e lubrificar as peças móveis conforme especificado no manual do produto.
Para quaisquer dúvidas técnicas ou solicitações de serviço, nossa equipe de suporte está equipada para auxiliar com diagnósticos, peças de reposição e informações de garantia para manter seus sistemas pneumáticos funcionando sem problemas.
Embalagem e Envio:
Cada Cilindro Pneumático de Pistão é cuidadosamente embalado para garantir a máxima proteção durante o transporte. O cilindro é primeiro envolvido em uma manga de espuma protetora para evitar arranhões e pequenos impactos. Em seguida, é colocado em uma caixa de papelão personalizada com materiais de amortecimento adicionais para absorver choques. A embalagem é selada com segurança e rotulada com instruções de manuseio para garantir a entrega segura.
Para envio, usamos transportadoras confiáveis com opções de rastreamento para fornecer atualizações em tempo real sobre o status do seu pedido. Dependendo do destino, os métodos de envio podem incluir transporte terrestre padrão, frete aéreo expresso ou serviços de courier expresso. Todas as remessas são inspecionadas antes do envio para garantir que o produto chegue em perfeitas condições.
