Descrição do Produto:

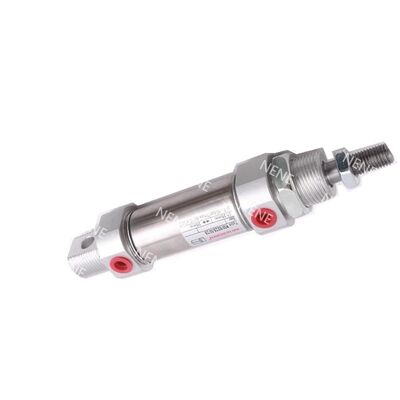

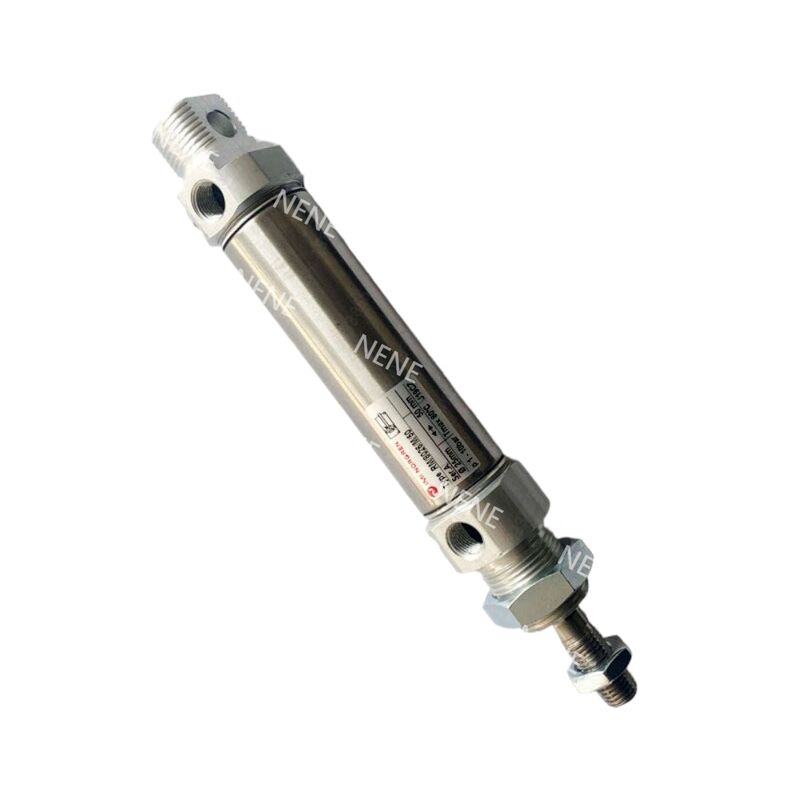

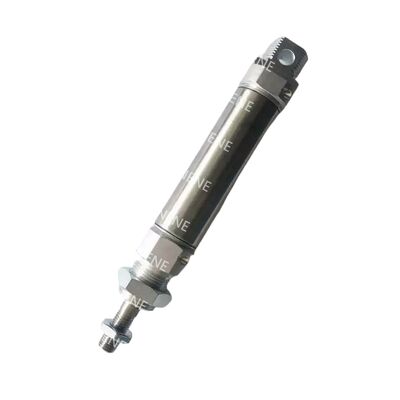

A série RM/28000/M consiste em cilindros Roundline compactos de ação simples, com um mecanismo de retorno por mola e um pistão magnético como componente padrão. Estes cilindros são projetados para oferecer desempenho confiável em um formato pequeno.
Construídos com um tubo de aço inoxidável e tampas de extremidade de alumínio anodizado transparente, os cilindros garantem excelente resistência à corrosão, mantendo alta resistência estrutural. Esta combinação de materiais também contribui para a durabilidade e longevidade do produto.
Além disso, a gama RM/28000/M é totalmente compatível com a norma ISO 6432, tornando-a uma solução ideal para aplicações que exigem posicionamento pneumático compacto. Seu design é especialmente adequado para tarefas de automação que envolvem movimentos de curso curto em espaços apertados ou confinados.
Características:
O design compacto do formato ISO 6432 garante uma integração perfeita com acessórios padrão, tornando-o uma escolha ideal para várias aplicações que exigem eficiência de espaço.
Construído com materiais resistentes à corrosão, este produto é adequado para funcionar de forma confiável em ambientes agressivos e exigentes, proporcionando durabilidade de longa duração.
Com um pistão magnético, facilita a detecção de limites direta e aprimora o feedback de automação, contribuindo para uma melhor eficiência operacional.
Sua construção mecânica robusta inclui tampas de extremidade com crimpagem dupla, que aumentam a resistência geral e a confiabilidade do dispositivo, garantindo um desempenho consistente sob pressão.
Parâmetros Técnicos:
| Item |
Especificação |
| Diâmetro (mm) |
10 / 12 / 16 / 20 / 25 |
| Cursos padrão (mm) |
10, 25, 50 |
| Curso máximo (mm) |
50 |
| Haste do pistão Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamanho da porta |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Meio |
Ar comprimido, filtrado, lubrificado ou não lubrificado |
| Pressão de operação |
2 a 10 bar (29 a 145 psi) |
| Temperatura de operação |
-10°C a +80°C (14°F a 176°F) |
| Operação |
Ação simples, retorno por mola, pistão magnético |
| Amortecimento |
Amortecimento por amortecedor |
| Material do cilindro |
Aço inoxidável |
| Material da tampa da extremidade |
Liga de alumínio anodizado transparente |
| Material da haste do pistão |
Aço inoxidável |
| Material do amortecedor |
Poliuretano |
| Vedantes |
Borracha nitrílica (NBR) |
| Design da tampa da extremidade |
Tampas de extremidade de alta resistência com crimpagem dupla |
| Acessórios padrão |
Porca de montagem do nariz, contraporca da haste do pistão |
| Acessórios opcionais |
Interruptor reed com cabo integral, suportes de montagem do interruptor, conexões retas e cotovelo, hardware de montagem |
| Empuxo teórico @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Força da mola de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensões |
Consulte a tabela de dimensões completa na ficha técnica |
| Variantes |
Porta traseira central, tampa traseira plana, múltiplas opções de montagem |
| Kits de serviço |
Não disponível |
| Dados de carga / deflexão |
Consulte os gráficos de carga e deflexão na ficha técnica |
Aplicações:
Os processos de montagem automatizados se beneficiam muito do uso de mecanismos de indexação combinados com atuação de curso curto. Esses sistemas aprimoram a precisão e a eficiência em tarefas repetitivas.
O manuseio de componentes eletrônicos geralmente envolve operações de pick-and-place que exigem curtas distâncias de deslocamento. A utilização de soluções especializadas para tais movimentos garante precisão e confiabilidade durante a produção.
Em aplicações de embalagem e atendimento de máquinas, o movimento compacto e repetível é essencial. Equipamentos projetados para fornecer movimento consistente em espaços limitados melhoram o fluxo de trabalho geral e a produtividade.
Muitas aplicações exigem detecção de posição integrada para monitorar e controlar o movimento com precisão. A incorporação de feedback de posição permite um melhor desempenho de automação e garantia de qualidade.
