Descrição do produto:

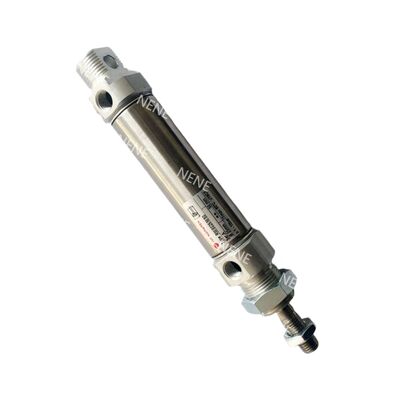

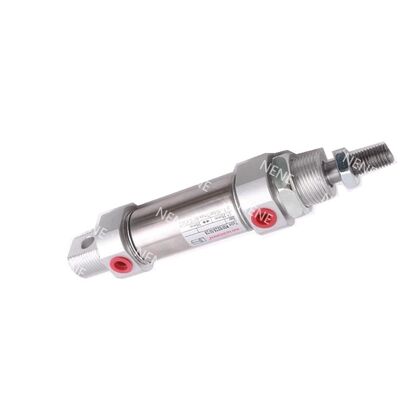

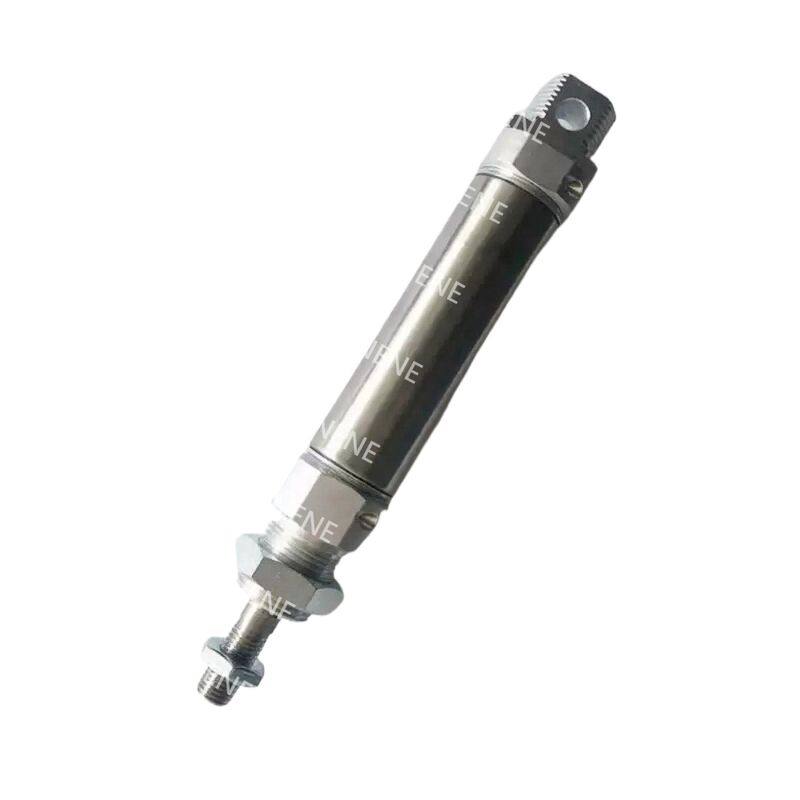

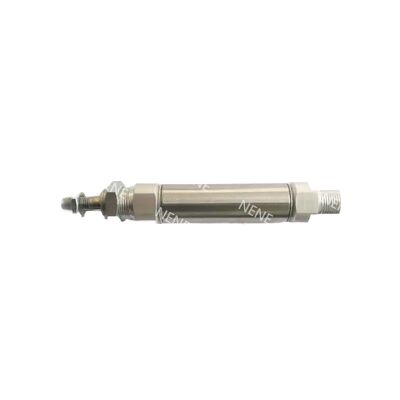

A série RM/28000/M é composta por cilindros Roundline compactos e de ação única, com um mecanismo de retorno de mola. Estes cilindros são equipados com um pistão magnético como componente padrão,Melhoria da sua funcionalidade e fiabilidade.
Construído com um tubo de aço inoxidável e tampas de alumínio anodizado transparente, o projeto garante excelente resistência à corrosão e alta durabilidade.Esta construção robusta torna-os adequados para ambientes exigentes, mantendo um perfil leve.
Além disso, a gama RM/28000/M é totalmente compatível com a norma ISO 6432,tornando-o uma escolha ideal para aplicações que exigem soluções de posicionamento pneumático compacto e automação de curto curso, especialmente onde o espaço é limitado.
Características:
O formato compacto ISO 6432 foi concebido para facilitar a integração com os acessórios padrão, garantindo um processo de instalação perfeito.
Construído a partir de materiais resistentes à corrosão, este produto é ideal para uso em ambientes exigentes e adversos, onde a durabilidade é essencial.
Com um pistão magnético, simplifica a detecção de limites e melhora o feedback de automação, tornando-o uma escolha eficiente para várias aplicações.
Seu robusto design mecânico inclui tampas de ponta duplas, proporcionando resistência e confiabilidade adicionais para operação a longo prazo.
Parâmetros técnicos:
| Ponto |
Especificações |
| Furação (mm) |
10/12/16/20 / 25 |
| Traços normalizados (mm) |
10, 25, 50 |
| Corrente máxima (mm) |
50 |
| Rodas de pistão Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Tamanho do porto |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Médio |
Ar comprimido, filtrado, lubrificado ou não |
| Pressão de funcionamento |
2 a 10 bar (29 a 145 psi) |
| Temperatura de funcionamento |
-10°C a +80°C (14°F a 176°F) |
| Operação |
Ação única, regressão da mola, pistão magnético |
| Acolchados |
Amortização de amortecimento |
| Material do cano |
De aço inoxidável |
| Material de cobertura final |
Alumínio anodizado transparente |
| Materiais de hastes de pistão |
De aço inoxidável |
| Material tampão |
Poliuretano |
| Soluções |
Goma nitrílica (NBR) |
| Projeto da tampa final |
Capacetes terminais de alta resistência, duplo-crispados |
| Acessórios padrão |
Nozes de fixação de nariz, nozes de fixação de hastes de pistão |
| Acessórios opcionais |
Interruptores de cana com cabo integrado, suportes de montagem de interruptores, acessórios retos e de cotovelo, equipamento de montagem |
| Propulsão teórica @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Força da mola de retorno F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Peso e dimensões |
Ver a tabela de dimensões da folha de dados completa |
| Variantes |
Portão traseiro central, cobertura traseira plana, opções de montagem múltiplas |
| Kit de serviço |
Não disponível |
| Dados de carga / deflexão |
Referir-se-á aos gráficos de carga e deflexão na ficha de dados |
Aplicações:
Os processos de montagem e de indexação automatizados beneficiam muito da ação de curto curso, permitindo um movimento preciso e eficiente em espaços compactos.
A manipulação de componentes electrónicos, tais como operações de pick-and-place, é apoiada de forma eficaz quando se trata de distâncias curtas de viagem, garantindo precisão e rapidez.
As tarefas de embalagem e as aplicações de manutenção de máquinas exigem frequentemente um movimento compacto e repetível, que pode ser alcançado através de sistemas de accionamento especializados.
Além disso, as aplicações que exigem detecção de posição integrada dependem dessas tecnologias para manter um controle preciso e feedback durante toda a sua operação.
Apoio e Serviços:
O nosso produto de cilindros pneumáticos de pistão foi concebido para um desempenho eficiente e confiável numa ampla gama de aplicações industriais.Por favor, certifique-se de ter o número do modelo, especificações e condições de funcionamento disponíveis para nos ajudar a ajudá-lo prontamente.
Oferecemos serviços abrangentes, incluindo orientação de instalação, aconselhamento de manutenção, assistência para solução de problemas e suporte de peças de reposição.A nossa equipa técnica está empenhada em ajudá-lo a maximizar o desempenho e a vida útil do seu cilindro pneumático.
Se encontrar algum problema, as etapas comuns de solução de problemas incluem a verificação de fugas de ar, garantir a lubrificação adequada, verificar o alinhamento da montagem,e inspecção de vedações e hastes de pistão para desgaste ou danos.
Recomenda-se a manutenção regular para evitar o tempo de inatividade e manter o funcionamento ideal. Isso inclui inspeção periódica, limpeza e substituição de componentes desgastados conforme necessário.
Para obter manuais detalhados do produto, documentação de serviço e FAQs, consulte os recursos fornecidos com o seu produto ou visite o nosso site oficial.
Estamos dedicados a fornecer excelente suporte ao cliente para garantir sua satisfação e sucesso operacional com nossos produtos de cilindros pneumáticos de pistão.
Embalagem e transporte:
O nosso cilindro pneumático de pistão é cuidadosamente embalado para garantir a máxima protecção durante o transporte.Caixa de papelão personalizada para evitar qualquer movimento ou danoAs inserções de espuma de protecção são utilizadas para amortecimento do produto e absorção de choques.
Para o envio, usamos transportadores confiáveis com opções de rastreamento para garantir a entrega atempada e segura. Todos os pacotes são claramente rotulados com instruções de manuseio e detalhes do produto.Também oferecemos opções de envio acelerado a pedido para atender às necessidades urgentes.
Antes do envio, cada cilindro pneumático de pistão passa por uma inspecção de qualidade completa para garantir que cumpre os nossos elevados padrões.Estamos empenhados em entregar o seu pedido em perfeitas condições e apreciamos a sua confiança nos nossos produtos.
