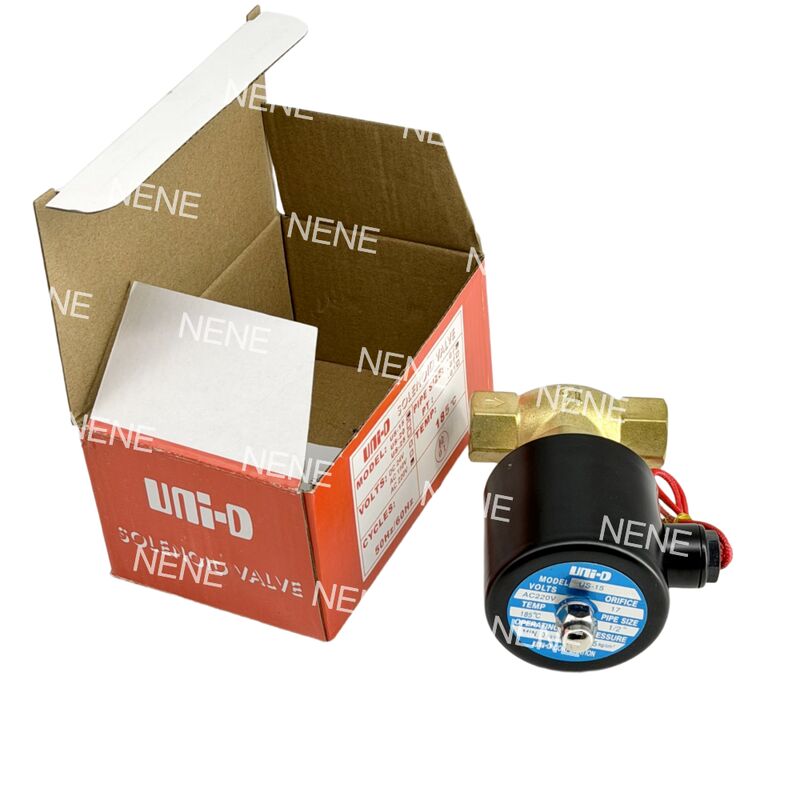

Descrição do Produto:
A válvula solenóide da série US da UNID é projetada com um mecanismo de guia de pistão de acionamento múltiplo, caracterizada como tipo normalmente fechada. Isso significa que a válvula permanece fechada quando desenergizada e abre ao receber energia elétrica.
Construído em bronze fundido de alta qualidade, o corpo da válvula oferece excelente resistência à corrosão, tornando-o ideal para diversas aplicações de controle de fluidos industriais. Seu material robusto garante durabilidade e longa vida útil em ambientes exigentes.
Esta série de válvulas solenóides é compatível com uma ampla gama de fluidos, incluindo água, ar, vapor e óleo pesado. Ela é capaz de operar dentro de uma faixa de temperatura de fluido de -5°C a 185°C, utilizando vedações de PTFE para manter um desempenho confiável sob condições variáveis.
Para acomodar diferentes sistemas de tubulação, as válvulas da série US vêm com conexões roscadas padrão como BSPT, NPT e BSP, aderindo aos padrões internacionais. As bobinas estão disponíveis nas tensões padrão de 110VAC, 220VAC e 24VDC, com opções para tensões especiais mediante solicitação.
Amplamente aplicada em diversos campos, a válvula solenóide da série US da UNID desempenha papéis críticos em equipamentos de automação, sistemas HVAC, tubulações de vapor e dutos de óleo combustível, garantindo um controle de fluidos eficiente e confiável.
Características:
O produto apresenta uma estrutura de pistão de acionamento múltiplo confiável, projetada para lidar com ambientes de alta pressão de forma eficaz, ao mesmo tempo em que oferece excelente resistência ao entupimento. Este design robusto garante um desempenho consistente mesmo sob condições exigentes.
Construído com um corpo de válvula em bronze fundido, a válvula oferece resistência superior à corrosão e durabilidade duradoura. Esta escolha de material a torna adequada para uso em uma variedade de aplicações desafiadoras.
Equipada com vedações de alta temperatura feitas de PTFE combinado com 15% de fibra de vidro, a válvula pode suportar temperaturas de até 185°C. Isso a torna ideal para aplicações envolvendo fluidos quentes sem comprometer a integridade da vedação.
A válvula exibe compatibilidade multimídia, sendo adequada para uso com água, ar, vapor e óleo pesado. Ela suporta uma ampla gama de diferenciais de pressão de operação, cujos detalhes podem ser encontrados nas especificações técnicas.
Disponível em múltiplos tamanhos de porta variando de 1/2" a 2", com coeficientes de fluxo (Cv) variando entre 4,0 e 48, a válvula acomoda vários requisitos de fluxo em diferentes sistemas.
O diferencial de pressão de operação máximo é classificado em até 15 kgf/cm² para água e ar, e até 10 kgf/cm² para vapor e óleo pesado, embora esses valores possam variar dependendo do modelo específico escolhido.
Versões opcionais de alta pressão também estão disponíveis, oferecendo diferenciais de pressão de 20, 30 e 40 kgf/cm². Recomenda-se que os clientes especifiquem o tipo de fluido ao fazer um pedido para garantir a configuração ideal do produto.
A tolerância de tensão da bobina da válvula é projetada para operação estável, com uma tolerância AC de ±10% e uma tolerância DC de ±1%, garantindo um desempenho confiável sob condições elétricas variáveis.
Conexões roscadas, incluindo opções BSPT, NPT e BSP, permitem uma instalação flexível e conveniente em diferentes configurações e padrões.
Compacta e leve em design, a válvula é fácil de integrar em sistemas existentes sem exigir espaço significativo ou ajustes estruturais.
Parâmetros Técnicos:
| Agulha do Núcleo |
Aço Inoxidável |
| Plugue |
PTFE + 15%GF |
| Corpo |
Bronze Fundido |
| Bobina |
Fio de Cobre Especial (H) |
| Tubo |
Aço Inoxidável |
| Boné/Porca |
PTFE |
| Mola |
Aço Inoxidável |
| Pistão |
Latão |
A válvula solenóide UNID é uma válvula solenóide roscada de alta qualidade projetada com materiais duráveis, incluindo uma agulha de núcleo e tubo de aço inoxidável, plugue de PTFE reforçado com 15% de fibra de vidro e um corpo de bronze fundido. Esta válvula solenóide roscada apresenta uma bobina de fio de cobre especial (H), boné e porca de PTFE, mola de aço inoxidável e um pistão de latão, garantindo desempenho confiável e longevidade.
Aplicações:
Controle de Processos Industriais
O controle de processos industriais envolve o gerenciamento e a otimização de várias operações de fabricação para garantir eficiência e segurança. Isso inclui o monitoramento do desempenho do equipamento, a regulamentação de entradas e a manutenção da qualidade do produto durante todo o ciclo de produção.
Sistemas HVAC
Sistemas de Aquecimento, Ventilação e Ar Condicionado (HVAC) são essenciais para manter ambientes internos confortáveis e seguros. Eles controlam a temperatura, a umidade e a qualidade do ar em ambientes residenciais, comerciais e industriais.
Equipamentos de Aquecimento a Vapor
Equipamentos de aquecimento a vapor são amplamente utilizados em aplicações industriais para fornecer transferência de calor eficiente. Eles desempenham um papel crítico em processos que exigem aquecimento controlado, como na fabricação e processamento químico.
Sistemas de Queimador e Transferência de Combustível
Sistemas de queimador e transferência de combustível são projetados para fornecer e combustão eficientes de combustível para aquecimento e geração de energia. Esses sistemas garantem um fornecimento de combustível confiável e operação segura em várias instalações industriais.
Sistemas de Tratamento e Abastecimento de Água
Sistemas de tratamento e abastecimento de água são fundamentais para fornecer água limpa e segura para processos industriais e consumo humano. Eles envolvem purificação, filtração e distribuição para atender a padrões de qualidade específicos.
Aplicações em Indústrias Chave
As tecnologias e sistemas mencionados são amplamente utilizados em vários setores, incluindo as indústrias petroquímica, de geração de energia e metalúrgica. Essas aplicações ajudam a otimizar a produção, melhorar a sustentabilidade e garantir a segurança operacional.
| MODELO |
TAMANHO DA TUBO |
Cv |
ORIFÍCIO |
TEMP. FLUIDO°C |
ÁGUA |
AR |
VAPOR |
ÓLEO PESADO |
C |
A |
P |
PESO (kg) |
| US-15 |
1/2" |
4 |
17 mm |
-5°C ~ 185°C |
0,5-15 |
0,5-15 |
0,5-10 |
0,5-10 |
82 |
120 |
58 |
1,7 |
| US-20 |
3/4" |
6 |
17 mm |
-5°C ~ 185°C |
0,5-15 |
0,5-15 |
0,5-10 |
0,5-10 |
82 |
123 |
58 |
1,7 |
| US-25 |
1" |
12 |
22 mm |
-5°C ~ 185°C |
0,5-15 |
0,5-15 |
0,5-10 |
0,5-10 |
91 |
130 |
58 |
2 |
| US-35 |
1 1/4" |
18 |
30 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
110 |
141 |
58 |
3,1 |
| US-40 |
1 1/2" |
22 |
30 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
110 |
144 |
58 |
3,3 |
| US-50 |
2" |
48 |
50 mm |
-5°C ~ 185°C |
1-10 |
1-15 |
1-10 |
1-10 |
163 |
173 |
58 |
7,2 |
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática é projetado para fornecer controle confiável e eficiente do fluxo de ar em várias aplicações industriais. Para desempenho e longevidade ideais, é importante seguir os procedimentos adequados de instalação, operação e manutenção.
Instalação: Certifique-se de que a válvula esteja instalada na orientação correta, conforme especificado no manual do produto. Use conexões apropriadas e evite força excessiva para evitar danos. Verifique se as conexões elétricas estão em conformidade com as especificações de tensão e corrente fornecidas.
Operação: A Válvula Solenóide Pneumática opera usando um sinal elétrico para controlar a abertura e o fechamento da válvula. É importante operar a válvula dentro das faixas de pressão e temperatura especificadas para evitar mau funcionamento ou danos. Evite ciclos frequentes além dos limites recomendados para estender a vida útil da válvula.
Manutenção: Inspeção e limpeza periódicas são recomendadas para manter a funcionalidade ideal. Verifique se há vazamentos de ar, integridade das conexões elétricas e capacidade de resposta da válvula. Substitua quaisquer vedações e componentes desgastados ou danificados conforme necessário. Use apenas peças de reposição aprovadas pelo fabricante para garantir compatibilidade e segurança.
Solução de Problemas: Problemas comuns incluem falha na atuação, vazamento de ar ou ruídos anormais. Verifique o suprimento elétrico e o sinal, inspecione se há bloqueios ou detritos e confirme se a válvula está instalada corretamente. Consulte a seção de solução de problemas do manual do produto para obter orientação detalhada.
Para suporte técnico adicional e instruções de serviço detalhadas, consulte a documentação do produto ou visite nosso site oficial de suporte.
