Descrição do produto:
Os reguladores de pressão da série Festo D da classe MINI, especificamente a série LR, são reguladores de pressão de diafragma de ação direta projetados para manter uma pressão de saída estável.São concebidos para funcionar de forma eficaz mesmo em caso de flutuações de pressão ou alterações no consumo de ar na rede.
Os modelos "-7" desta série oferecem um intervalo de regulação de pressão de 0,5 a 7 bar, tornando-os particularmente adequados para aplicações que requerem pressões de saída mais baixas.Estes reguladores estão disponíveis com portos roscados de tamanhos que variam de G1/8 até G3/8.
Com caudais nominais padrão que variam entre 1.000 e 1.800 litros por minuto e pressões operacionais de 1 a 16 bar, estes reguladores são versáteis para várias necessidades industriais.O seu invólucro de zinco de fundição por impressão garante que eles podem resistir a ambientes industriais típicos.

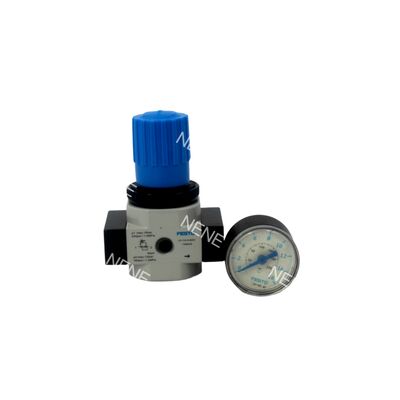

Além disso, os modelos marcados com o sufixo "-MPA" são equipados com um manômetro de pressão integrado, que permite um controlo de pressão direto e conveniente.Os modelos sem este sufixo não incluem um manômetro de pressão, mas mantêm duas portas de manômetro para instalação de acessórios opcionais.
Todas as variantes desta série são equipadas com um botão rotativo trancável, que ajuda a evitar ajustes não intencionais, garantindo uma operação fiável e consistente.
Características:
O regulador de pressão oferece um intervalo de regulação de 0,5 a 7 bar, tornando-o ideal para aplicações que requerem pressões de saída mais baixas.Isto garante um controlo preciso e fiável dentro deste intervalo específico.
Com um diafragma de acção directa, o regulador apresenta baixa histerese e excelentes características de regulação.Esta concepção garante um controlo estável e preciso da pressão de saída mesmo em condições variáveis.
O dispositivo inclui uma compensação de pressão primária combinada com uma ventilação secundária, uma compensação de pressão primária incorporada e um canal de escape secundário,que mantém um bom desempenho de regulação em caudais elevadosAlém disso, uma válvula de retorno automática é activada em caso de sobrepressão, aumentando a segurança do sistema.
Equipado com um botão rotativo trancável, o regulador evita ajustes acidentais de pressão.
São fornecidas duas portas de manômetro para facilitar opções de instalação flexíveis, tais como a montagem do painel frontal através de acessórios ou a instalação direta em linha,oferecendo adaptabilidade a várias configurações.
Construído com uma robusta caixa de zinco fundido a moagem, o regulador possui uma classe de resistência à corrosão CRC 2.Esta construção metálica durável garante um desempenho duradouro mesmo em ambientes industriais adversos.
A instalação é altamente versátil, suportando montagem do painel frontal (com acessórios), instalação em linha ou qualquer posição de montagem desejada.Esta flexibilidade permite uma fácil integração em diferentes sistemas.
O regulador suporta um amplo intervalo de pressão de entrada de 1 a 16 bar, tornando-o compatível com várias redes de ar comprimido.
Oferece fluxos elevados com queda de pressão mínima em três tamanhos de modelo:
- Modelos G1/8 (LR-1/8-D-7-MINI / -MPA): caudal nominal padrão de 1.000 l/min
- Modelos G1/4 (LR-1/4-D-7-MINI / -MPA): caudal nominal normal de 1.600 l/min
- Modelos G3/8 (LR-3/8-D-7-MINI / -MPA): caudal nominal normal de 1.800 l/min
A regulação de alta precisão é assegurada por uma histerese de pressão máxima tão baixa como 0,2 bar, permitindo um controlo preciso da pressão de saída.
O regulador é compatível com sistemas de ar comprimido lubrificado.
Parâmetros técnicos:
| Tipo de produto |
Mini regulador de pressão pneumático |
| Material de habitação |
Zinc fundido sob pressão |
| Médio de trabalho |
Ar comprimido |
| Material do selo |
NBR (borracha nitrílica) |
| Série de produtos |
Série D |
| Intervalo de regulação da pressão |
0.5 Bar a 7 Bar |
Aplicações:
A regulação e o controlo da pressão são essenciais em sistemas pneumáticos que exigem um intervalo de pressão de saída mais baixo, especificamente entre 0,5 e 7 bar.Este nível de precisão é particularmente importante para salvaguardar componentes e atuadores pneumáticos sensíveis, assegurando o seu desempenho e longevidade ideais.
Nas linhas de produção automatizadas e nos sistemas de montagem, a manutenção de um controlo de pressão preciso e estável desempenha um papel crucial.Estes ambientes dependem fortemente de uma pressão constante para garantir uma operação suave e uma produção de alta qualidade durante todo o processo de fabricação.
A estabilização do abastecimento de ar é vital para as ferramentas e instrumentos pneumáticos que operam na faixa de 7 bar de potência.Minimizar o tempo de inatividade e as necessidades de manutenção.
A preparação e a gestão eficazes do ar comprimido são igualmente factores-chave na engenharia mecânica e nos equipamentos industriais.Suporte a máquinas complexas em ambientes industriais exigentes.
Em ambientes de laboratório, de ensaio e de investigação e desenvolvimento, é frequentemente necessário um controlo de pressão com gases inertes.,e repetibilidade durante os procedimentos experimentais e analíticos.
Alguns sistemas necessitam de um ajuste de pressão bloqueável para evitar adulterações ou ajustes não autorizados.salvaguardar a fiabilidade do sistema, e assegurar o cumprimento das normas operacionais.
Aplicações que exigem uma pressão constante e repetível, tais como a usinagem de precisão e os processos de inspeção automatizados, dependem fortemente de um controlo de pressão fiável.Esta consistência é fundamental para alcançar resultados de alta qualidade e manter tolerâncias rigorosas.
Por último, os sistemas pneumáticos lubrificados com óleo exigem a compatibilidade com a operação lubrificada.A regulação adequada da pressão nestes sistemas favorece a boa funcionalidade e prolonga a vida útil dos componentes lubrificados.
Apoio e Serviços:
As nossas unidades de lubrificador regulador de filtros pneumáticos (FRL) são projetadas para garantir um fornecimento de ar limpo, regulado e lubrificado para sistemas pneumáticos,melhorar o desempenho e prolongar a vida útil do seu equipamentoPara maximizar a eficiência e a fiabilidade do seu FRL, é essencial uma manutenção regular e uma instalação adequada.
Para suporte técnico, certifique-se de ter o número do modelo do produto, número de série e detalhes das condições de funcionamento prontos.Orientações de manutenção, e identificação das peças de substituição.
Ao instalar o FRL, certifique-se de que a unidade está montada verticalmente com a tigela do filtro para baixo para permitir uma drenagem adequada.ar comprimido seco dentro da faixa de pressão recomendada especificada no manual do produtoVerifique e drene regularmente a tigela de filtragem para remover a umidade acumulada e os contaminantes.
As configurações do lubrificador devem ser ajustadas de acordo com os requisitos do equipamento pneumático fornecido.Utilize apenas os lubrificantes recomendados para evitar danos aos componentes internos e garantir um desempenho óptimo.
As peças de substituição, incluindo elementos de filtro, vedações e reservatórios de lubrificantes, estão disponíveis para manter a funcionalidade do produto.Seguir os intervalos de manutenção descritos na documentação do produto para evitar paralisações inesperadas.
Para obter instruções pormenorizadas, consulte o manual de utilização fornecido com o produto.e procedimentos de manutenção para garantir que o seu sistema pneumático funcione sem problemas e de forma eficiente.
Embalagem e transporte:
Embalagem do produto:O lubrificador do regulador de filtros pneumáticos está bem embalado numa caixa robusta e durável concebida para proteger a unidade durante o transporte.O produto é amortecido com inserções de espuma para evitar movimentos e danosTodos os acessórios necessários, incluindo suportes de montagem, acessórios e manuais de utilização, estão bem organizados e incluídos na embalagem.
Transporte marítimo:O produto é enviado através de serviços de correio confiáveis com opções de rastreamento para garantir uma entrega segura e atempada.As opções de envio incluem padrãoOs serviços de envio internacional estão disponíveis com a documentação aduaneira adequada.
