Descrição do produto:

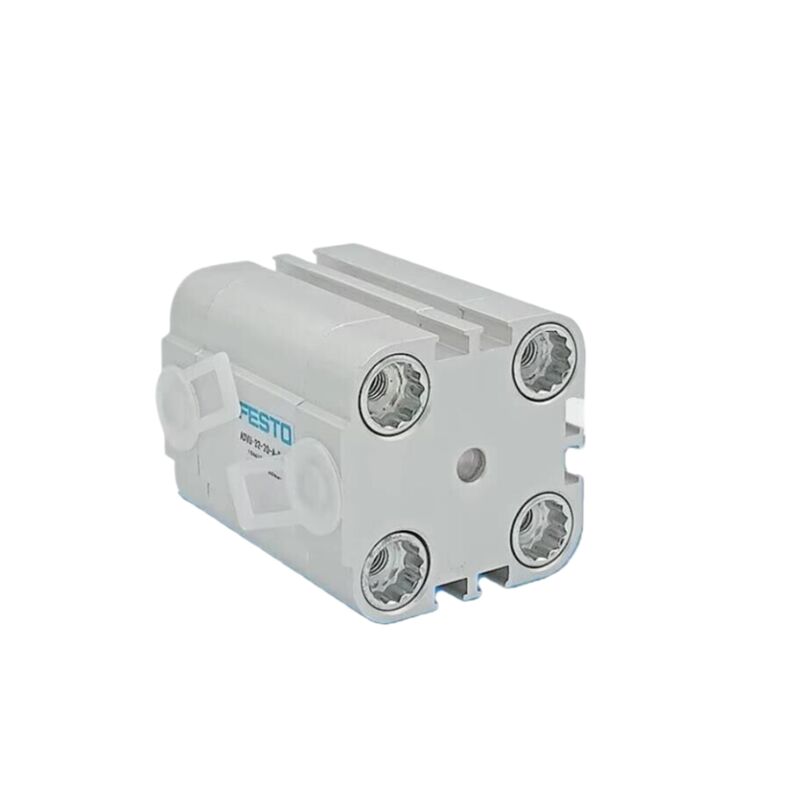

O Festo ADVU-12 é um cilindro pneumático compacto projetado com diâmetro interno de 12 mm. Possui mecanismo de dupla ação, permitindo movimento controlado em ambas as direções. Este cilindro está equipado com um pistão magnético integrado, que permite a detecção precisa da posição durante a operação.
Além do design compacto, o ADVU-12 vem com anéis de amortecimento elásticos localizados em ambas as extremidades, conhecidos como amortecimento tipo P. Estas almofadas ajudam a absorver choques e reduzir o desgaste, aumentando a durabilidade e a suavidade do movimento do cilindro.
Este modelo está disponível em vários comprimentos de curso padrão, variando de 5 mm a 40 mm. Os clientes podem escolher entre hastes de pistão com roscas internas (designadas como ‑P‑A) ou roscas externas (designadas como ‑A‑P‑A) de acordo com seus requisitos específicos de instalação.
A pressão operacional do Festo ADVU-12 varia de 1,2 a 10 bar, tornando-o adequado para uma ampla gama de aplicações industriais. Seu tamanho compacto combinado com feedback de posição confiável o torna uma excelente escolha para sistemas de automação onde a economia de espaço e o controle preciso são essenciais.
Características:
Design ultracompacto
Este produto apresenta um design ultracompacto que requer até 50% menos espaço de instalação em comparação com cilindros em conformidade com os padrões ISO 15552. Seu tamanho compacto faz dela uma excelente escolha para aplicações com layouts de máquinas compactos, onde a economia de espaço é crucial.
Operação de dupla ação
O cilindro opera de maneira dupla, fornecendo força motriz durante os cursos de avanço e retorno. Este design garante movimento consistente e facilmente controlável durante todo o ciclo operacional.
Pistão Magnético Integrado
Equipado com um pistão magnético integrado, o dispositivo permite a detecção de posição sem contato através de sensores de proximidade. Além disso, esses sensores podem ser substituídos ou alterados sem necessidade de ajustes mecânicos, oferecendo facilidade de manutenção e flexibilidade.
Amortecimento Elástico (tipo P)
O recurso de amortecimento elástico, denominado tipo P, ajuda a absorver a energia do impacto nas posições finais do golpe. Isto minimiza significativamente a vibração e o ruído, melhorando a suavidade operacional geral e a longevidade do cilindro.
Materiais Robustos e Resistentes à Corrosão
Construído com materiais de alta qualidade, o cilindro inclui um corpo e tampas de extremidade em alumínio anodizado, uma haste de pistão em aço inoxidável e vedações NBR/TPE-U. Esses materiais proporcionam um nível de resistência à corrosão de CRC 2, tornando o cilindro adequado para ambientes industriais exigentes.
Opções de montagem flexíveis
O design incorpora furos no cano e oferece uma ampla variedade de acessórios de montagem. Isto torna a instalação versátil e adaptável a diversas configurações e requisitos da máquina.
Duas opções de rosca da haste do pistão
Os usuários podem selecionar entre dois tipos de rosca da haste do pistão: uma rosca interna (‑P‑A) ou uma rosca externa (‑A‑P‑A). Essa flexibilidade permite compatibilidade com diferentes acessórios de carga e necessidades de aplicação.
Parâmetros técnicos:
| Série |
ADVU |
| Temperatura ambiente |
-20 - +80 °C |
| Marca |
Festo |
| Pressão Operacional |
1,2 - 10 barras |
| Furo |
12mm |
| Operação |
Dupla ação |
Aplicações:
As linhas de montagem automatizadas se beneficiam muito de estações de trabalho compactas projetadas para tarefas como fixação, posicionamento, classificação, parada e ejeção eficiente de diversas peças de trabalho. Estas estações aumentam a produtividade simplificando o processo de manuseio em um espaço confinado.
No campo da fabricação de eletrônicos e semicondutores, a precisão é crucial. Atividades como operações de seleção e colocação, manuseio de circuitos integrados (IC), remoção de painéis de placas de circuito impresso (PCB) e montagem de componentes delicados exigem soluções de automação altamente precisas e confiáveis.
As máquinas de embalagem e envase geralmente operam dentro de restrições de espaço limitadas, executando tarefas como empurrar caixas, aplicar pressão de vedação e acionar válvulas. Essas máquinas contam com mecanismos compactos para executar suas funções de maneira suave e consistente.
Dispositivos médicos e automação laboratorial exigem movimentos suaves e controlados com pouca força. Isto é essencial para equipamentos de diagnóstico, transporte de amostras e gerenciamento de processos de manuseio de líquidos, garantindo segurança e precisão em aplicações sensíveis.
As máquinas de impressão e têxteis realizam tarefas como posicionamento de papel, prensas de corte e fixação de fios, mesmo em ambientes expostos a óleo ou tinta. São necessários mecanismos robustos e confiáveis para manter o desempenho sob condições tão desafiadoras.
Os efetores finais dos robôs, incluindo acionamentos de pinças pneumáticas compactas, são essenciais para robôs colaborativos e unidades de coleta e colocação. Seu design se concentra na eficiência e adaptabilidade para diversas tarefas de preensão e manipulação em ambientes de automação.
Suporte e Serviços:
Nossos cilindros pneumáticos de pistão são projetados para alto desempenho e durabilidade em diversas aplicações industriais. Para suporte técnico, certifique-se de ter o número do modelo, as especificações e as condições de operação em mãos para facilitar uma assistência eficiente.
As diretrizes de instalação recomendam alinhamento adequado e montagem segura para evitar danos ao cilindro e garantir desempenho ideal. Use ar limpo e seco para evitar contaminação e desgaste.
A manutenção regular inclui verificação de vazamentos de ar, inspeção de desgaste nas vedações e hastes e lubrificação conforme especificado no manual do produto. Substitua imediatamente quaisquer componentes danificados para manter a segurança e a funcionalidade.
Para solução de problemas, consulte a seção de problemas comuns do manual, que aborda tópicos como vazamento de ar, força insuficiente e ruídos anormais. Certifique-se de que as pressões e cargas operacionais estejam dentro dos limites especificados.
Oferecemos serviços de reparo e substituição de peças defeituosas sob condições de garantia. Planos de serviço estendidos e suporte no local também estão disponíveis para minimizar o tempo de inatividade e manter a produtividade.
Para documentação técnica detalhada, desenhos CAD e tabelas de compatibilidade, visite nosso site oficial de suporte ao produto.
Embalagem e envio:
Nosso cilindro pneumático de pistão é cuidadosamente embalado para garantir proteção máxima durante o transporte. Cada cilindro é envolto em espuma antiestática e colocado em uma caixa de papelão resistente e personalizada para evitar qualquer movimento ou dano. Os materiais da embalagem são escolhidos para resistir a choques, vibrações e umidade, garantindo que o produto chegue em perfeitas condições.
Para remessa, oferecemos várias opções, incluindo entrega terrestre padrão, rápida e internacional. Todas as remessas são rastreadas por um serviço de correio confiável, fornecendo atualizações em tempo real até que o produto chegue à sua porta. Também cumprimos todos os regulamentos de envio aplicáveis para garantir uma entrega segura e oportuna.
Além disso, os pedidos em grandes quantidades são paletizados e amarrados com segurança para facilitar o manuseio e reduzir o risco de danos. Instruções especiais de manuseio podem ser fornecidas mediante solicitação para atender às necessidades específicas do cliente.
