Descrição do produto:

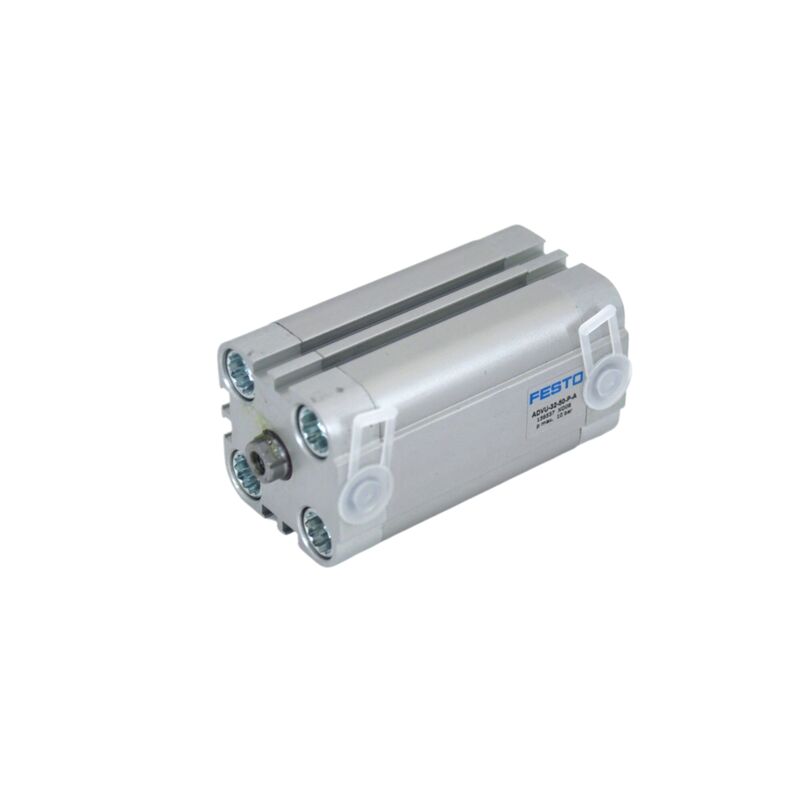

O Festo ADVU-20 é um cilindro pneumático compacto projetado com mecanismo de dupla ação e diâmetro de furo de 20 mm. Possui um pistão magnético integrado que permite a detecção precisa da posição durante a operação.
Este cilindro é equipado com anéis e placas de amortecimento elásticos em ambas as extremidades, conhecidos como amortecimento tipo P, para garantir um funcionamento suave e reduzir o impacto. Está disponível com comprimentos de curso padrão que variam de 5 mm a 50 mm, oferecendo flexibilidade para vários requisitos de aplicação.
Os clientes podem escolher entre hastes com roscas internas (designadas como -PA) ou roscas externas (-APA), dependendo das suas necessidades de instalação. A pressão operacional do ADVU-20 varia de 0,8 bar a 10 bar, tornando-o adequado para uma ampla gama de sistemas de automação pneumática.
No geral, o Festo ADVU-20 é ideal para projetos de automação que priorizam a eficiência de espaço e exigem feedback de posição confiável para movimento pneumático controlado.
Características:
Design ultracompacto
Este cilindro apresenta um design ultracompacto que requer 50% menos espaço de instalação em comparação com os cilindros padrão ISO 15552. Suas dimensões reduzidas o tornam ideal para aplicações com espaço limitado e layouts de máquinas apertados.
Operação de dupla ação
O mecanismo de dupla ação fornece força motriz durante os movimentos de avanço e retorno. Isso garante movimento bidirecional consistente e controlável, aumentando a eficiência e a precisão de seu maquinário.
Pistão Magnético Integrado
Equipado com um pistão magnético integrado, este design permite a detecção de posição sem contato, utilizando interruptores de proximidade. Os sensores podem ser facilmente instalados ou substituídos sem necessidade de ajustes mecânicos, simplificando as tarefas de manutenção.
Amortecimento Elástico (tipo P)
Em ambas as extremidades do cilindro, anéis ou placas de amortecimento flexíveis ajudam a absorver a energia do impacto. Este amortecimento elástico reduz eficazmente as vibrações e o ruído quando o pistão atinge as suas posições finais, melhorando a suavidade operacional geral.
Materiais Robustos e Resistentes à Corrosão
Construído a partir de um cilindro de liga de alumínio forjado e tampas de extremidade combinadas com uma haste de pistão de aço inoxidável de alta liga, este cilindro oferece excelente durabilidade. As vedações dinâmicas são feitas de NBR/TPE-U (PU), proporcionando melhor desempenho de vedação. Também atende à classe de resistência à corrosão CRC 2, tornando-o adequado para ambientes industriais agressivos.
Montagem Flexível
As opções versáteis de instalação são facilitadas pelos furos passantes no cano, juntamente com uma ampla seleção de acessórios de montagem. Esses recursos permitem que o cilindro seja montado com segurança em praticamente qualquer posição para acomodar diversos requisitos de aplicação.
Duas opções de rosca da haste do pistão
Os usuários podem selecionar entre duas configurações de rosca da haste do pistão para atender às exigências de carga e aplicações específicas: uma rosca interna (-PA) ou uma rosca externa (-APA). Essa flexibilidade garante compatibilidade com diversas configurações mecânicas.
Parâmetros técnicos:
| Pressão Operacional |
0,8 ... 10 barras |
| Temperatura ambiente |
-20 ... +80 °C |
| Série |
ADVU |
| Marca |
Festo |
| Furo |
20mm |
| Operação |
Dupla ação |
Aplicações:
Nas linhas de montagem automatizadas, diversas operações como fixação, posicionamento, classificação, parada, ejeção e manuseio de peças são realizadas de forma eficiente em estações de produção compactas. Esses processos simplificados aumentam a produtividade e a precisão em ambientes de fabricação.
As máquinas de embalagem e envase se beneficiam de mecanismos como empurrar caixas, ativação de prensas de selagem, desviadores de transportadores e controle de válvulas, todos projetados para funcionar de maneira eficaz em espaços confinados. Isto garante operações de embalagem suaves e confiáveis em áreas limitadas.
O setor de fabricação de eletrônicos e semicondutores depende de sistemas pick-and-place altamente precisos, remoção de painéis de PCB, montagem de componentes e posicionamento preciso de equipamentos de teste. Essas aplicações exigem controle meticuloso para manter a qualidade e consistência do produto.
Em dispositivos médicos e automação laboratorial, é necessário um movimento linear suave e controlado. Esse recurso suporta instrumentação de diagnóstico, manuseio de amostras e diversas aplicações de biotecnologia, contribuindo para fluxos de trabalho laboratoriais confiáveis e eficientes.
As máquinas de impressão e têxteis utilizam mecanismos para posicionamento preciso do papel, atuação da prensa de corte, fixação do fio e controle de tensão. Estas funções funcionam de forma eficaz mesmo em ambientes desafiadores e exigentes, garantindo resultados de alta qualidade.
Os efetores finais e as garras do robô incorporam acionamentos pneumáticos compactos feitos sob medida para robôs colaborativos. Esses sistemas permitem operações eficientes de coleta e colocação e preensão automatizada, aumentando a flexibilidade e a capacidade da automação robótica.
Suporte e Serviços:
Nosso produto Cilindro Pneumático de Pistão é projetado para alto desempenho e durabilidade em uma variedade de aplicações industriais. Para suporte técnico, consulte o manual do usuário fornecido com o produto, que inclui instruções detalhadas de instalação, diretrizes de manutenção e dicas para solução de problemas.
Se você encontrar algum problema durante a instalação ou operação, verifique se todas as conexões estão seguras e se o cilindro é compatível com as especificações do seu sistema. Certifique-se de que a pressão e a temperatura operacionais estejam dentro dos limites recomendados para evitar danos.
A manutenção regular é essencial para maximizar a vida útil do seu cilindro pneumático. Verifique periodicamente se há vazamentos de ar, lubrifique as peças móveis conforme especificado e inspecione as vedações quanto a desgaste. Substitua imediatamente quaisquer componentes danificados para evitar mais problemas.
Para necessidades de serviços avançados, incluindo reparos ou peças de reposição, consulte seu distribuidor ou centro de serviço autorizado. Nossa equipe técnica está comprometida em fornecer assistência especializada para garantir que seu cilindro pneumático opere de forma eficiente e confiável.
Também oferecemos treinamento abrangente e materiais de suporte para ajudar sua equipe a otimizar o uso e a manutenção do cilindro pneumático de pistão. Consulte nossos recursos on-line para obter manuais para download, perguntas frequentes e vídeos instrutivos.
Embalagem e envio:
Embalagem e envio de produto para cilindro pneumático de pistão
Cada cilindro pneumático de pistão é cuidadosamente embalado para garantir proteção máxima durante o transporte. O cilindro é primeiro envolto em uma camada protetora de espuma antiestática ou plástico bolha para evitar arranhões ou danos. Em seguida, ele é colocado dentro de uma caixa de papelão resistente, de tamanho adequado para minimizar o movimento dentro da caixa.
Para maior segurança, a caixa é preenchida com materiais de amortecimento, como amendoins ou almofadas de ar para absorver choques e vibrações. A embalagem é lacrada com fita adesiva forte e etiquetada com instruções de manuseio, incluindo “Frágil” e “Manusear com Cuidado”.
O envio é realizado através de serviços de correio confiáveis que oferecem opções de rastreamento e seguro. Dependendo do destino e da urgência, os clientes podem escolher entre métodos de envio padrão, rápido ou expresso. Todas as remessas incluem documentação detalhada, como lista de embalagem e manual do usuário.
Nosso processo de embalagem e envio é projetado para garantir que o cilindro pneumático de pistão chegue com segurança, em perfeitas condições de funcionamento e pronto para uso imediato.
