Descrição do produto:

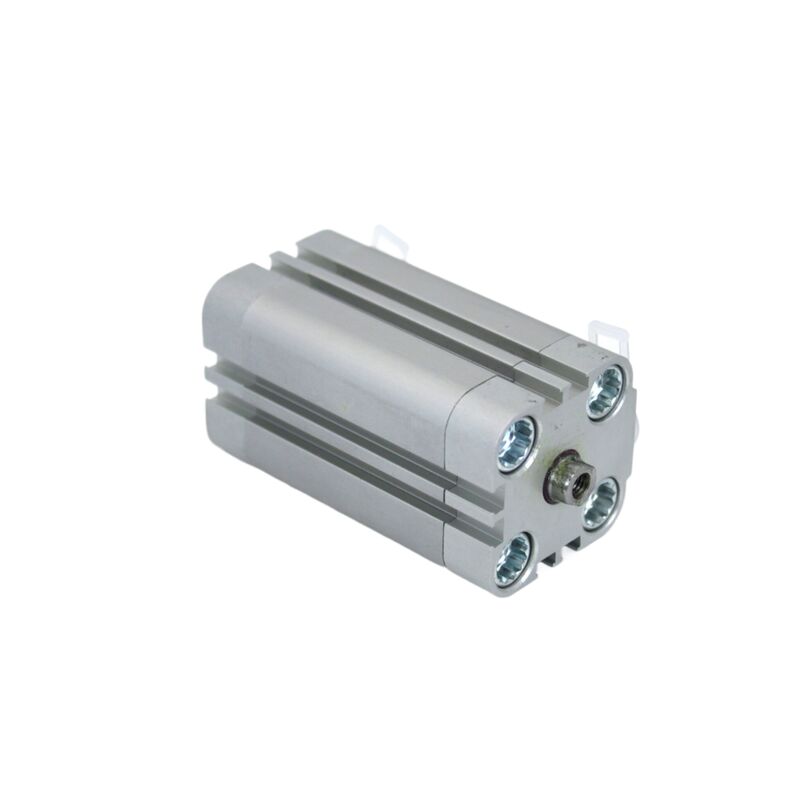

O Festo ADVU-20 é um cilindro pneumático compacto projetado com funcionalidade de dupla ação e diâmetro interno de 20 mm. Possui um pistão magnético integrado, que permite a detecção precisa da posição.
Este cilindro é equipado com anéis e placas de amortecimento elásticos em ambas as extremidades, conhecidos como amortecimento tipo P, para garantir um funcionamento suave e reduzir o desgaste por impacto. Está disponível com comprimentos de curso padrão que variam de 5 mm a 50 mm.
Os clientes podem escolher entre hastes com rosca interna (-PA) ou rosca externa (-APA), dependendo dos requisitos de montagem. O ADVU-20 opera com eficiência dentro de uma faixa de pressão de 0,8 a 10 bar.
Seu tamanho compacto e recursos confiáveis de feedback de posição fazem do Festo ADVU-20 a escolha ideal para aplicações de automação onde o espaço é limitado.
Características:
Design ultracompacto
Este cilindro apresenta um design ultracompacto que requer 50% menos espaço de instalação em comparação com os cilindros padrão ISO 15552. Isso a torna a escolha ideal para máquinas com espaço limitado e layouts apertados.
Operação de dupla ação
O cilindro opera em modo de dupla ação, fornecendo força motriz durante os cursos de avanço e retorno. Isso garante um movimento bidirecional suave, consistente e controlável.
Pistão Magnético Integrado
Equipado com um pistão magnético integrado, o cilindro suporta detecção de posição sem contato por meio de interruptores de proximidade. Esses sensores podem ser montados ou substituídos sem necessidade de ajustes mecânicos.
Amortecimento Elástico (tipo P)
Anéis e placas de amortecimento flexíveis são colocados em ambas as extremidades do cilindro, o que ajuda a absorver a energia do impacto e reduz a vibração e o ruído quando o pistão atinge as posições finais.
Materiais Robustos e Resistentes à Corrosão
Construído a partir de um corpo e tampas de extremidade em liga de alumínio forjado, combinados com uma haste de pistão de aço inoxidável de alta liga e vedações dinâmicas NBR/TPE-U (PU), este cilindro possui uma classificação de resistência à corrosão de CRC 2, tornando-o adequado para ambientes industriais exigentes.
Opções de montagem flexíveis
O cilindro possui furos passantes no cano e oferece uma ampla gama de acessórios de montagem, permitindo uma instalação versátil em praticamente qualquer orientação ou posição.
Duas opções de rosca da haste do pistão
Os usuários podem selecionar entre dois tipos de rosca da haste do pistão para atender aos requisitos de sua aplicação: uma opção de rosca interna (-PA) ou uma opção de rosca externa (-APA), proporcionando flexibilidade para diferentes acessórios de carga.
Parâmetros técnicos:
| Série |
ADVU |
| Marca |
Festo |
| Operação |
Dupla ação |
| Furo |
20mm |
| Pressão operacional |
0,8 ... 10 barras |
| Temperatura ambiente |
-20 ... +80 °C |
Aplicações:
As linhas de montagem automatizadas dependem de vários mecanismos, como fixação, posicionamento, classificação, parada, ejeção e manuseio de peças em estações de produção compactas. Essas funções garantem uma operação suave e eficiente em ambientes de fabricação de alta velocidade.
No domínio das máquinas de embalagem e envase, as tarefas essenciais incluem empurrar caixas, ativar prensas de selagem, desviar transportadores e controlar válvulas, todas frequentemente realizadas em espaços limitados. Essa precisão garante processos de embalagem confiáveis.
A fabricação de eletrônicos e semicondutores exige ações precisas de seleção e posicionamento, remoção de painéis de PCB, montagem de componentes e posicionamento preciso de equipamentos de teste. Estas operações exigem alta repetibilidade e precisão para manter os padrões de qualidade.
Os dispositivos médicos e a automação laboratorial beneficiam-se de sistemas de movimento linear suave e controlado, que são cruciais para máquinas de diagnóstico, manuseio de amostras e diversas aplicações biotecnológicas. Esses movimentos aumentam a confiabilidade e a precisão dos processos médicos.
As máquinas de impressão e têxteis realizam tarefas como posicionamento de papel, ativação de prensas de corte, fixação de fios e controle de tensão, muitas vezes sob condições desafiadoras. Estas funções são vitais para manter a consistência e a qualidade dos produtos impressos e tecidos.
Os efetores finais e as garras dos robôs utilizam acionamentos pneumáticos compactos para apoiar robôs colaborativos, permitindo operações eficazes de coleta e posicionamento e sistemas de preensão automatizados. Essas tecnologias melhoram a flexibilidade e a eficiência em aplicações robóticas.
Suporte e Serviços:
Nosso produto Cilindro Pneumático de Pistão é projetado para desempenho confiável e eficiente em diversas aplicações industriais. Para garantir uma operação ideal, é importante seguir as diretrizes recomendadas de manutenção e solução de problemas fornecidas no manual do usuário.
O suporte técnico está disponível para auxiliar na instalação, configuração e problemas operacionais. Nossa equipe de especialistas pode fornecer informações detalhadas sobre especificações de cilindros, compatibilidade e opções de personalização para atender às suas necessidades específicas.
Oferecemos serviços abrangentes, incluindo reparo, substituição de peças e manutenção de rotina para prolongar a vida útil do seu cilindro pneumático. Aconselha-se inspeção e lubrificação regulares para evitar desgaste e manter o bom funcionamento.
Para quaisquer dúvidas técnicas, assistência para solução de problemas ou solicitações de serviço, consulte a documentação de suporte incluída com o produto ou visite nossos recursos on-line para obter perguntas frequentes e guias de solução de problemas.
Embalagem e envio:
Embalagem do produto:Cada cilindro pneumático de pistão é cuidadosamente embalado para garantir proteção máxima durante o transporte. O cilindro é primeiro envolto em uma camada protetora de plástico bolha para evitar arranhões e pequenos impactos. Em seguida, ele é colocado em uma caixa de papelão resistente e personalizada, projetada para manter o produto firmemente no lugar. Materiais de amortecimento adicionais, como inserções de espuma ou almofadas de ar, estão incluídos para absorver choques e vibrações. A embalagem é rotulada claramente com informações do produto, instruções de manuseio e marcadores de orientação para garantir o manuseio adequado.
Envio:O cilindro pneumático de pistão é enviado por transportadoras confiáveis com opções de rastreamento para garantir uma entrega oportuna e segura. Oferecemos vários métodos de envio, incluindo envio terrestre padrão, entrega expressa rápida e serviços de frete para pedidos em grandes quantidades. Todas as remessas são seguradas para proteção contra perdas ou danos durante o transporte. Os clientes recebem um número de rastreamento no momento do envio para monitorar o status do pacote em tempo real. Também fornecemos instruções de manuseio cuidadosas aos parceiros de remessa para manter a integridade do produto durante todo o processo de entrega.
