Descrição do produto:

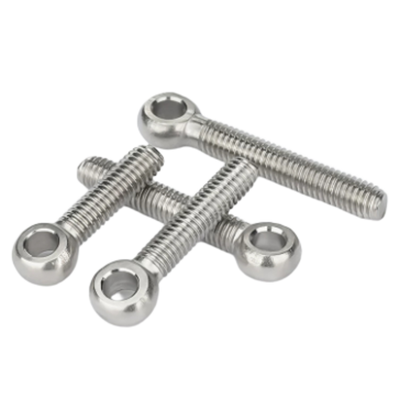

O parafuso com olhal, comumente referido como parafuso com olhal de peixe ou parafuso de junta viva, é um fixador de hardware altamente adaptável criado para conexões seguras e flexíveis. É caracterizado por um olhal circular usinado com precisão em uma extremidade, emparelhado com uma haste total ou parcialmente rosqueada na outra extremidade.
Construído com materiais robustos, como aço inoxidável 304 ou aço carbono (Q235), este parafuso oferece excelente resistência à corrosão, durabilidade duradoura e desempenho confiável, mesmo em condições desafiadoras. É cuidadosamente fabricado para atender padrões como GB/T 798-1988 (Padrão Nacional Chinês) e DIN 444 (Padrão Industrial Alemão), garantindo dimensões exatas e precisão de rosca. O produto é oferecido em uma ampla gama de tamanhos, com diâmetros de rosca que variam de M6 a M64, atendendo a diversos requisitos de projeto.
Este parafuso com olhal é uma excelente solução para aplicações que necessitam de um ponto de articulação, ângulo ajustável ou ponto de elevação seguro. Seu design facilita a conexão e desconexão rápida, tornando-o um componente vital para usos industriais e de uso geral.
Características:
Opções de materiais premium:Este produto é oferecido em dois materiais de alta qualidade para atender às diversas necessidades. A versão em aço inoxidável 304 (A2) oferece excepcional resistência à ferrugem e corrosão, garantindo desempenho de longo prazo em ambientes agressivos. Alternativamente, a opção Aço Carbono (Q235) vem com tratamentos de superfície protetores, como revestimento de óxido preto ou galvanização por imersão a quente, que aumentam significativamente sua durabilidade e resiliência.
Alta resistência:Fabricados com materiais robustos, esses componentes oferecem resistência à tração impressionante e durabilidade confiável para aplicações exigentes. As versões de aço carbono vêm em vários graus de resistência, incluindo 4,8, 8,8 e 10,9, enquanto a variante de aço inoxidável está disponível no grau A2-70, atendendo a uma ampla gama de requisitos mecânicos.
Engenharia de Precisão:Fabricados com estrita conformidade com os padrões GB798 e DIN444, esses itens apresentam uma superfície esférica lisa e rosqueamento de alta precisão. Isso garante qualidade consistente e desempenho ideal durante o uso.

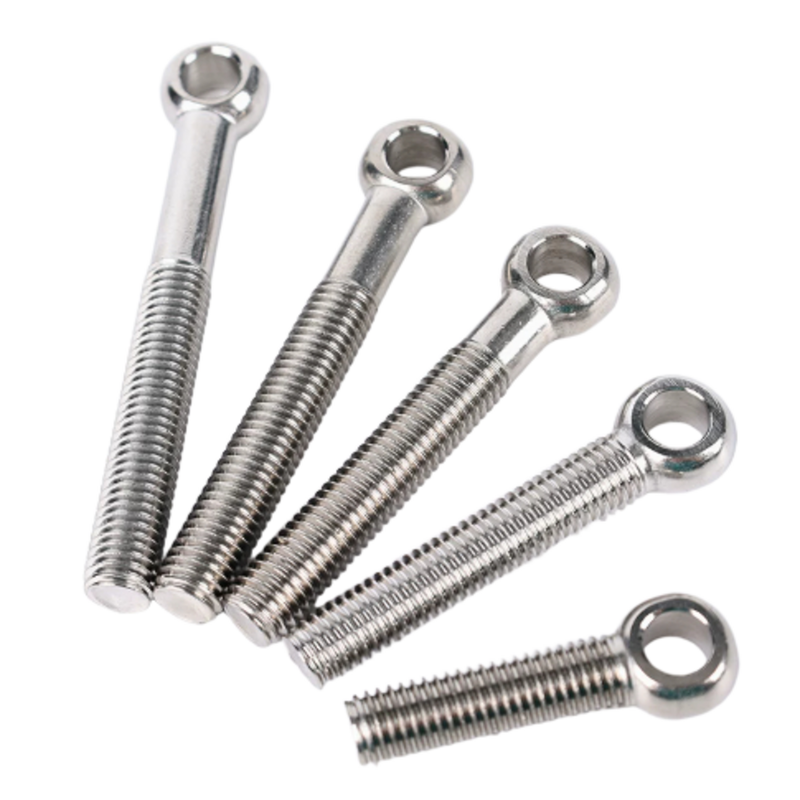

Opções versáteis de threading:Para atender às diferentes necessidades de fixação, o produto está disponível em designs totalmente rosqueados e parcialmente rosqueados, oferecendo flexibilidade e garantindo compatibilidade com diversas configurações de montagem.
Design versátil:O formato circular do olho facilita a conexão com pinos, correntes ou cordas, permitindo rotação suave e ajuste angular. Este design o torna altamente adaptável para diversas aplicações que exigem movimento flexível.
Parâmetros técnicos:
| Padrão |
GB/T 798-1988, RUÍDO 444 |
| Acabamento de superfície |
Brilhante, suave e com o mínimo de rebarbas |
| Diâmetro da rosca |
M6, M8, M10, M12, M16, M20 até M30 |
| Material |
Aço Inoxidável 304, Aço Carbono |
| Passo da linha |
Padrão |
| Comprimento Nominal |
25mm a 200mm |
| seg |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M27 |
M30 |
| P |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3 |
3.5 |
| d1 máx. |
5.03 |
6.03 |
8.036 |
10.036 |
12.043 |
16.043 |
18.043 |
22.052 |
25.052 |
28.052 |
| d1 minuto |
5 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
25 |
28 |
| dk máx. |
12 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
| não min |
10.9 |
12,9 |
16,9 |
18,7 |
23,7 |
30,4 |
38,4 |
43,4 |
48,4 |
53.1 |
| é máx. |
8 |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
| s min |
7,52 |
8,52 |
10.3 |
13.3 |
16.3 |
18.16 |
23.16 |
27.16 |
29.16 |
33 |
| ds máx. |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
27 |
30 |
Aplicações:
Máquinas Industriais
Este componente é frequentemente utilizado em equipamentos mecânicos onde as peças precisam ser conectadas com possibilidade de ajustes regulares de ângulo ou fácil desmontagem. Desempenha um papel crucial na garantia de flexibilidade e funcionalidade em máquinas industriais.
Aplicações em válvulas e tubulações
Ele é amplamente utilizado em sistemas que envolvem válvulas de baixa temperatura e alta pressão, bem como em tubulações de pressão. Além disso, é um elemento comum em configurações de engenharia de fluidos, contribuindo para a fiabilidade e segurança destas infraestruturas.
Elevação e Rigging
Quando combinado com as eslingas ou ganchos corretos, este componente se torna um ponto de içamento confiável para diversas tarefas de içamento e amarração. Sua resistência e design garantem um manuseio seguro durante essas operações pesadas.
Automotivo e Transporte
No setor automotivo, é empregado em sistemas de suspensão e conexões de chassis. Além disso, também é comumente utilizado na montagem de bicicletas dobráveis e infantis, proporcionando estabilidade e facilidade de manutenção.
Usos da Assembleia Geral
Este componente versátil é perfeito para aplicações de fabricação de móveis, como suportes ajustáveis. Também é adequado para instalações externas, como fixações de barracas e equipamentos de ginástica, bem como para montagem de diversas ferramentas de hardware.
