Descrição do produto:

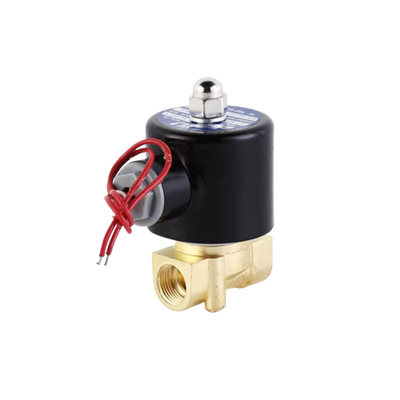

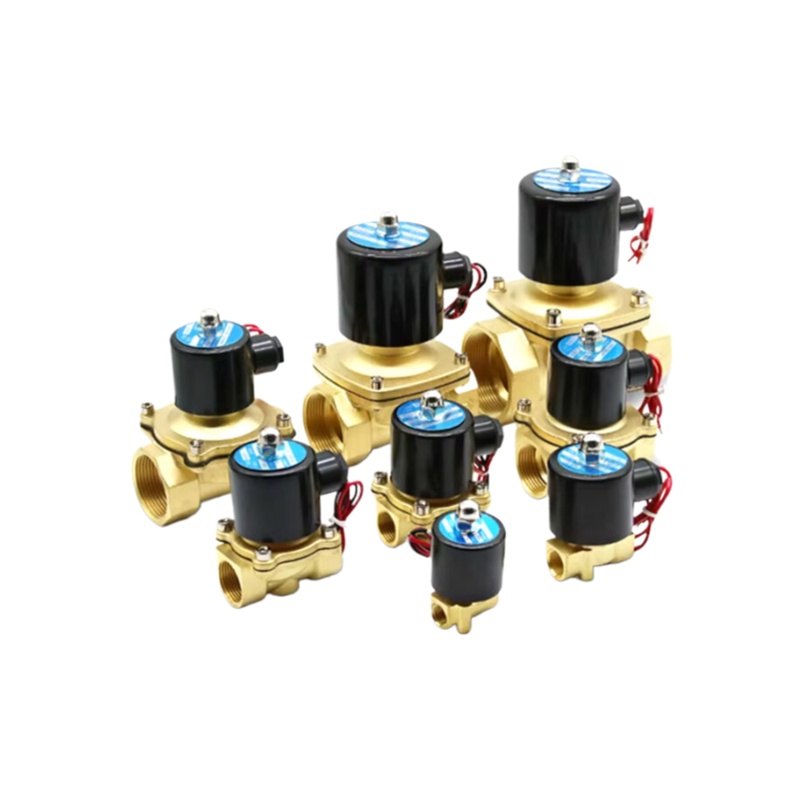

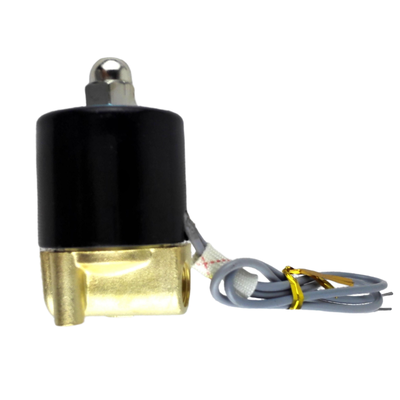

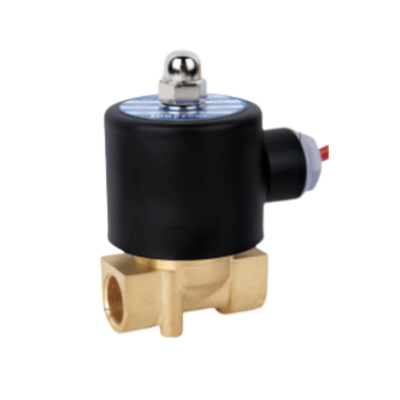

A série 2W, que inclui as subséries 2W UD e 2W UW, é uma válvula solenóide de 2/2 vias de ação direta e alto desempenho. Ele foi projetado especificamente para fornecer controle liga/desliga confiável para uma variedade de meios, como água, ar, óleo, gás e combustível. A subsérie UD acomoda tamanhos de porta padrão que variam de G3/8" a G1‑1/4", enquanto a subsérie UW é projetada para aberturas maiores de G1‑1/4" a G2" para suportar aplicações de alto fluxo.
Esta válvula foi construída pensando na versatilidade. Incorpora um mecanismo de diafragma de ação direta que permite a operação começando com pressão zero (0 bar), eliminando assim a necessidade de qualquer pressão diferencial mínima. Esse recurso garante uma resposta rápida e desempenho consistente mesmo em sistemas operando sob condições de baixa pressão ou alimentados por gravidade.
A Série 2W oferece configurações nos modos Normalmente Fechado (NC) e Normalmente Aberto (NA), permitindo a personalização para atender às demandas específicas do sistema. Os corpos das válvulas estão disponíveis em latão forjado para a versão 2W ou em aço inoxidável para a versão 2S. Além disso, materiais de vedação como NBR (padrão), EPDM e FKM (Viton) são fornecidos para lidar com diferentes tipos de meios e faixas de temperatura. As válvulas suportam tensões padrão incluindo DC24V, AC110V, AC220V e AC380V, com a opção de tensões personalizadas mediante solicitação.
Características:
Início de pressão zero
O design de ação direta garante uma operação confiável a partir de 0 bar de pressão, tornando este produto ideal para sistemas que operam sob baixa pressão ou dependem de fluxo alimentado por gravidade.
Alta capacidade de fluxo
A série UW oferece tamanhos de orifício que variam de 16 mm a 50 mm, com valores de Cv entre 4,8 e 48. Esta faixa garante desempenho eficiente para uma variedade de requisitos de sistema.
Construção Durável
Construído em latão forjado (2W) ou aço inoxidável fundido com precisão (2S), o produto oferece excelente resistência à corrosão e longa durabilidade.
Várias opções de vedação
As vedações padrão são feitas de NBR adequadas para temperaturas de -5°C a +80°C. Para aplicações que envolvem temperaturas mais altas ou compatibilidade química especial, também estão disponíveis vedações EPDM e FKM (Viton).
Configurações flexíveis
O produto vem em configurações Normalmente Fechado (NC) e Normalmente Aberto (NA) para atender a diferentes necessidades operacionais.
Opções versáteis de tensão
Compatível com uma variedade de tensões CA e CC, incluindo 24 VCC, 110 VCA, 220 VCA e 380 VCA, com tolerância de ± 10%.
Ampla faixa de tamanho de porta
As conexões roscadas estão disponíveis de G3/8" a G2", permitindo integração com diversos sistemas de tubulação.
Ampla compatibilidade de mídia
Adequado para uso com ar, água, óleo (até 20 CST), bem como aplicações de gás e combustível.
Ampla faixa de temperatura
O produto opera de forma confiável em uma faixa de temperatura de mídia de -5°C a +80°C.
Design compacto e robusto
Apresentando um tamanho compacto combinado com uma construção robusta, o produto é fácil de instalar e projetado para uma longa vida útil.
Opções personalizáveis
Tensões e especificações especiais podem ser fornecidas mediante solicitação diretamente da fábrica, permitindo personalização para atender necessidades específicas.
Parâmetros técnicos:
| Temperatura |
-5°C a +80°C |
| Tamanhos de orifício |
16mm, 20mm, 25mm, 35mm, 40mm, 50mm |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Ação Direta |
| Tolerância de Tensão |
±10% |
| Tamanhos de porta |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Material de vedação |
NBR, EPDM ou FKM (Viton) |
| Material do Corpo |
Latão |
| Pressão de Trabalho |
0–0,5MPa |
Esta válvula solenóide pneumática é adequada como válvula de ar, válvula de água e válvula de óleo leve, proporcionando desempenho confiável em diversas aplicações.
| Especificações Técnicas da Válvula Solenóide |
| Especificação |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Tipo de acionamento direto |
| Tipo |
Tipo de fechamento normal; Tipo aberto normal |
| Abertura da vazão (mm) |
2,5 |
4 |
1.2 |
2 |
| Valor CV |
0,23 |
0,6 |
0,05 |
0,15 |
| Furo do tubo de junta |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Viscosidade do Fluido de Operação |
Abaixo de 20 CST |
| Pressão de Trabalho |
0 ~ 0,7 MPa |
0 ~ 2,0 MPa |
| Máx. Resistência à pressão |
1,0 MPa |
3,5MPa |
| Faixa de temperatura operacional |
-5~+80℃ |
| Faixa de tensão |
±10% |
| Material do Corpo |
2W: Latão; 2S: Aço Inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A versátil série 2W foi projetada para atender a um amplo espectro de aplicações de controle liga/desliga em vários setores. Sua adaptabilidade o torna a escolha ideal para inúmeras necessidades operacionais.
Na área de Tratamento e Gestão de Água, a Série 2W é perfeitamente adequada para sistemas de irrigação, gerenciamento de controles de abastecimento de água, processos de tratamento de águas residuais e equipamentos de dosagem. Isto garante um controle eficiente e confiável em aplicações críticas relacionadas à água.
Quando se trata de Automação Industrial, a série se destaca no controle de ar, água, óleo e gás em sistemas pneumáticos, linhas de produção e estruturas de controle de processos, oferecendo desempenho preciso e durável.
O setor de HVAC e Refrigeração também beneficia da Série 2W, que suporta sistemas de aquecimento, ventilação, ar condicionado, bem como diversos circuitos de refrigeração, melhorando a eficiência e fiabilidade do sistema.
Para usos Agrícolas e Ambientais, o produto permite irrigação de precisão, sistemas de pulverização eficazes e equipamentos dedicados à proteção ambiental, garantindo operação ideal nesses campos sensíveis.
O Controle Geral de Fluidos é outra área de aplicação significativa, onde a Série 2W gerencia fechamento, esvaziamento e regulação de fluxo para água, ar, gás e óleo leve com viscosidade de até 20 CST, demonstrando sua abrangente capacidade de manuseio de fluidos.
Os Sistemas de Combustível e Gás também contam com esta série para controlar gás e combustível em sistemas de combustão, bem como em aplicações de queimadores, proporcionando uma operação segura e consistente.
Aplicações de máquinas industriais, como máquinas de embalagem, compressores e sistemas hidráulicos, utilizam a Série 2W para controle confiável de fluidos liga/desliga, contribuindo para um desempenho robusto da máquina.
Por último, a Série 2W é adequada para sistemas de vácuo devido à sua capacidade de partida com pressão zero, tornando-a eficaz tanto para ambientes de baixa pressão quanto de vácuo.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática foi projetado para oferecer desempenho confiável e eficiente em diversas aplicações industriais. Para suporte técnico, certifique-se de ter o número do modelo, as especificações e os detalhes do problema em mãos ao solicitar assistência.
Fornecemos guias abrangentes de solução de problemas e manuais do usuário detalhados para ajudá-lo a instalar, operar e manter sua válvula solenóide pneumática de maneira eficaz. Os tópicos de suporte comuns incluem procedimentos de instalação de válvulas, diretrizes de conexão elétrica, configurações de pressão e solução de problemas comuns.
Nossos serviços incluem reparo e substituição de componentes defeituosos, assistência na calibração e aconselhamento sobre como otimizar o desempenho da válvula para sua aplicação específica. Também oferecemos sessões de treinamento e consultas técnicas para ajudar a maximizar a eficiência e a longevidade de seus sistemas pneumáticos.
Para especificações detalhadas do produto, atualizações de firmware e informações de compatibilidade, consulte a documentação oficial fornecida com o seu produto ou disponível em nosso website.
Recomendamos verificações regulares de manutenção para garantir a funcionalidade ideal e evitar tempos de inatividade inesperados. As dicas de manutenção incluem a inspeção de vedações e bobinas, limpeza de portas de válvulas e verificação de conexões elétricas.
Nossa equipe de suporte técnico está comprometida em fornecer soluções rápidas e eficazes para garantir que sua válvula solenóide pneumática opere sem problemas e atenda aos seus requisitos operacionais.
