Descrição do produto:

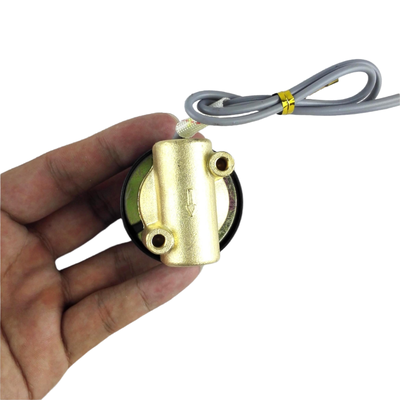

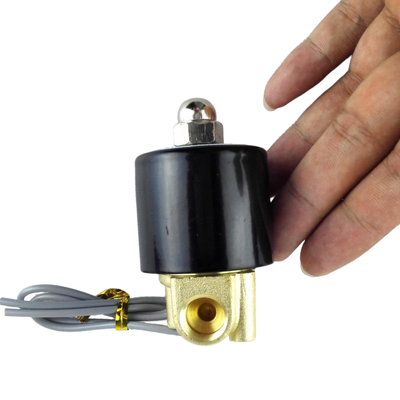

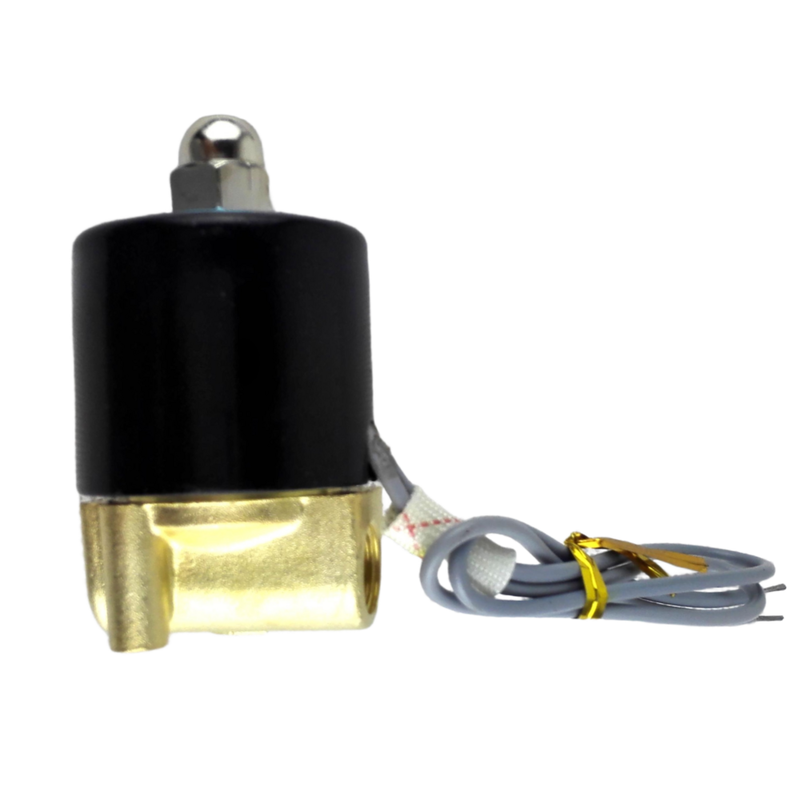

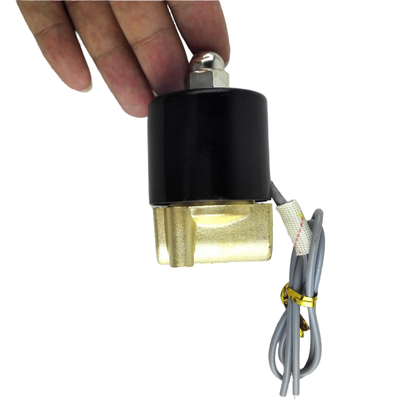

A série 2W, que inclui a sub-série 2W UD e 2W UW, é uma válvula solenoide de 2/2-way de alto desempenho e ação direta projetada para controle confiável de ligação/desligação.É adequado para vários meios, tais como águaA série UD é concebida para portos de tamanhos padrão que variam de G3/8" a G11/4", enquanto a série UW é concebida para portos de dimensões maiores.com uma largura de G1‐1/4" a G2" para lidar com requisitos de fluxo elevado.
Construída com a versatilidade em mente, esta válvula emprega um mecanismo de diafragma de ação direta que permite a operação a partir de zero pressão (0 bar).Esta concepção elimina a necessidade de pressão diferencial mínima, garantindo uma resposta rápida e um funcionamento fiável mesmo em ambientes de baixa pressão ou sistemas alimentados por gravidade.
A série 2W é oferecida em variantes normalmente fechadas (NC) e normalmente abertas (NO), permitindo a personalização para atender às diversas demandas do sistema.Os corpos das válvulas estão disponíveis em latão forjado para o modelo 2W ou aço inoxidável para o modelo 2SAlém disso, os materiais de vedação incluem o NBR como opção padrão, com alternativas como o EPDM e o FKM (Viton) disponíveis para atender a diferentes tipos de meios e condições de temperatura.
As opções de tensão padrão suportadas incluem DC24V, AC110V, AC220V e AC380V, com especificações de tensão personalizadas disponíveis mediante pedido.Esta gama de configurações torna a série 2W uma escolha flexível e confiável para uma ampla gama de aplicações.
Características:
O produto apresenta uma capacidade de arranque a pressão zero, graças ao seu design de acção directa, o que permite uma operação fiável a partir de 0 bar,tornando-o ideal para ambientes de baixa pressão e sistemas alimentados por gravidade.
A sua capacidade de fluxo é elevada, com o tamanho dos orificios variando de 16 mm a 50 mm na série UW.garantir uma eficiência e um desempenho ótimos em diferentes requisitos do sistema.
Construído a partir de materiais de alta qualidade, o produto está disponível em latão forjado (2W) e em aço inoxidável (2S) de fundição de precisão.Ambas as opções proporcionam uma excelente resistência à corrosão e contribuem para uma longa vida útil.
São fornecidas várias opções de vedação para atender a várias exigências operacionais.As vedações EPDM e FKM (Viton) estão disponíveis para aplicações que exijam uma maior resistência a temperaturas ou uma maior compatibilidade química..
Os utilizadores podem escolher entre configurações normalmente fechadas (NC) e normalmente abertas (NO), oferecendo flexibilidade para atender às diferentes necessidades do sistema de controlo.
O dispositivo suporta uma ampla gama de opções de tensão, incluindo DC24V, AC110V, AC220V e AC380V, todos com uma tolerância de ± 10%, tornando-o versátil para vários ambientes elétricos.
Ele acomoda uma ampla gama de portos de tamanhos, de G3/8 "até G2" conexões roscadas, permitindo uma fácil integração com diversos sistemas de tubulação.
Este produto é compatível com vários tipos de meios, tais como ar, água, óleo com viscosidade até 20 CST, bem como aplicações de gás e combustível.
A temperatura de funcionamento varia de -5°C a +80°C, garantindo um desempenho fiável em várias condições ambientais.
Concebido para ser compacto mas robusto, o pequeno tamanho do produto e a construção durável facilitam a instalação simples e a utilização duradoura.
Para requisitos especializados, tensões e especificações personalizadas podem ser acordadas diretamente com a fábrica, oferecendo soluções personalizadas para atender às necessidades únicas da aplicação.
Parâmetros técnicos:
| Material do selo |
NBR, EPDM ou FKM (Viton) |
| Padrão de movimento |
Ação direta |
| Temperatura |
-5°C a +80°C |
| Tamanhos dos portos |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Material do corpo |
De aço |
| Médio de trabalho |
Ar, água, petróleo, gás, combustível |
| Tamanhos dos orifícios |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Pressão de trabalho |
0·0,5 MPa |
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Tolerância de tensão |
± 10% |
| Especificações técnicas das válvulas solenoides |
| Especificações |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
| Médio de trabalho |
Ar, água, petróleo, gás, combustível |
| Padrão de movimento |
Tipo de unidade directa |
| Tipo |
Tipo de fechamento normal; Tipo de abertura normal |
| Abertura da taxa de fluxo (mm) |
2.5 |
4 |
1.2 |
2 |
| Valor do CV |
0.23 |
0.6 |
0.05 |
0.15 |
| Furação de tubos conjuntos |
G1/8" |
G1/4" |
G3/8" |
G1/8" |
G1/4" |
G3/8" |
| Operação viscosidade do fluido |
Menos de 20 CST |
| Pressão de trabalho |
0 a 0,7 MPa |
0 a 2,0 MPa |
| Resistência à pressão |
1.0MPa |
3.5MPa |
| Intervalo de temperatura de funcionamento |
-5°C a +80°C |
| Faixa de tensão |
± 10% |
| Material do corpo |
2W: latão; 2S: aço inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A série 2W é uma solução altamente adaptável projetada para atender às demandas de várias necessidades de controle de ligação/desligação em inúmeras indústrias.A sua versatilidade torna-o uma excelente escolha para um amplo espectro de aplicações.
No domínio do tratamento e gestão da água, a série 2W é ideal para gerir sistemas de irrigação, controlar o abastecimento de água, gerir processos de tratamento de águas residuais,e operar equipamento de dosagem com precisão.
Esta série também se destaca na automação industrial, onde pode regular ar, água, óleo e gás dentro de sistemas pneumáticos, linhas de produção e outros ambientes de controle de processos,assegurar uma operação fiável e eficiente.
Dentro dos setores de HVAC e refrigeração, a série 2W fornece controle confiável para sistemas de aquecimento, ventilação, ar condicionado e circuitos de resfriamento,Contribuir para uma regulação óptima da temperatura e do desempenho do sistema.
As aplicações agrícolas e ambientais beneficiam muito desta série, que suporta irrigação de precisão, sistemas de pulverização eficazes e vários equipamentos de protecção do ambiente.Melhorar a sustentabilidade e a precisão operacional.
Para efeitos de controlo geral de fluidos, a série 2W gerencia tarefas de desligamento, esvaziamento e controlo de fluxo que envolvam água, ar, gás e fluidos de óleo leve com viscosidades de até 20 CST,tornando-o adequado para diversos cenários de gestão de fluidos.
Em sistemas de combustível e gás, controla de forma segura e precisa o fluxo de gás e combustível nos sistemas de combustão e aplicações de queimadores, garantindo uma utilização eficiente da energia e a conformidade com a segurança.
A série também é adequada para máquinas industriais, fornecendo controle eficaz de ligação/desligação de fluidos em dispositivos como máquinas de embalagem, compressores e sistemas hidráulicos,apoiando assim uma ampla gama de processos de fabrico.
Por fim, a sua capacidade de arranque a pressão zero torna a série 2W ideal para sistemas de vácuo, onde pode lidar com aplicações de baixa pressão e vácuo com facilidade e confiabilidade.
Apoio e Serviços:
As nossas válvulas de solenoide pneumáticas foram concebidas para fornecer um controlo fiável e eficiente do fluxo de ar em várias aplicações industriais.Certifique-se de que as válvulas são instaladas de acordo com as especificações fornecidas no manual do produto..
Recomenda-se a manutenção regular para prolongar a vida útil das válvulas, incluindo a limpeza periódica dos componentes das válvulas, a verificação de vazamentos de ar e a verificação das conexões elétricas.Use apenas peças de reposição compatíveis para evitar danos.
Se encontrar qualquer problema com a válvula de solenoide pneumática, como falha de accionamento, fuga de ar ou ruídos incomuns, consulte a secção de resolução de problemas do manual do utilizador.As causas comuns podem incluir pressão insuficiente do ar, problemas de alimentação eléctrica ou contaminação na válvula.
Para manutenção e reparação, é aconselhável contactar centros de manutenção autorizados ou técnicos qualificados para garantir um manuseio adequado e manter a cobertura da garantia.Evite desmontar a válvula a menos que esteja treinado para fazê-lo.
Procuramos melhorar continuamente os nossos produtos e serviços de suporte.
Embalagem e transporte:
Embalagem e transporte do produto
A válvula solenoide pneumática é cuidadosamente embalada para garantir a entrega segura e a proteção ideal durante o transporte.Cada válvula é envolvida individualmente em espuma antiestática e colocada em uma caixa de papelão resistente para evitar danos causados por choques e vibraçõesAs caixas são então seladas com segurança e rotuladas com instruções de manuseio.
Para encomendas a granel, as válvulas são embaladas em várias camadas dentro de caixas reforçadas, com materiais de amortecimento adicionais para evitar o movimento dentro da embalagem.Todas as embalagens estão marcadas com informações sobre o produto, quantidade e orientações de segurança.
O transporte está disponível por via aérea, marítima ou terrestre, dependendo da preferência e do destino do cliente.Informações de rastreamento são fornecidas para todas as remessas para manter os clientes informados durante todo o processo de entrega.
As opções de embalagem especiais estão disponíveis mediante pedido, incluindo marca personalizada e materiais ecológicos.
