Descrição do produto:

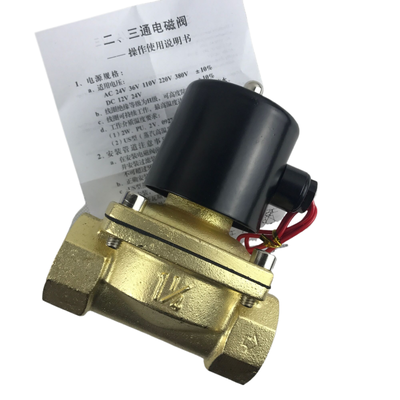

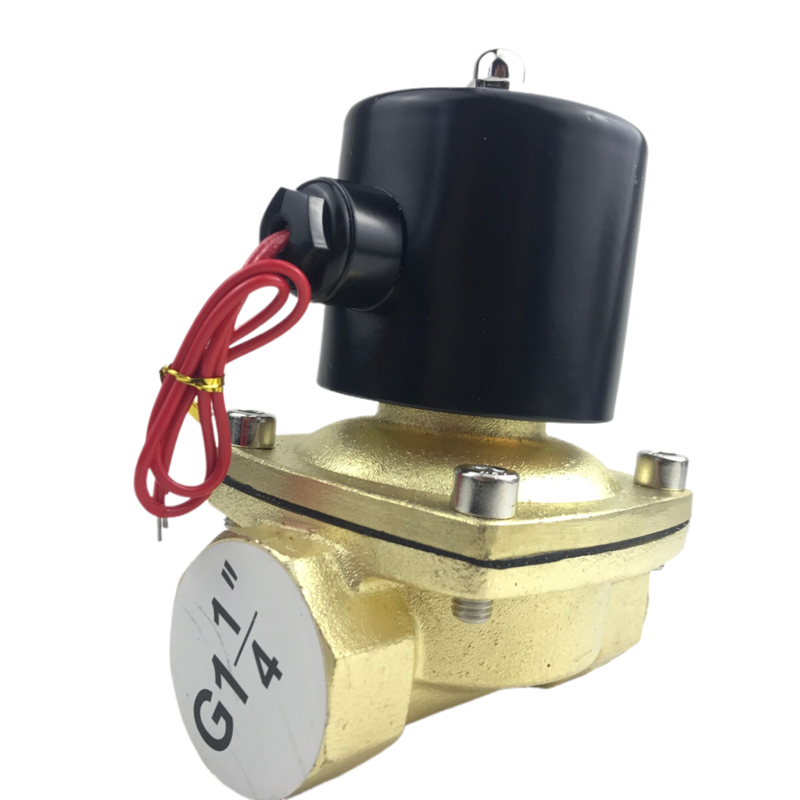

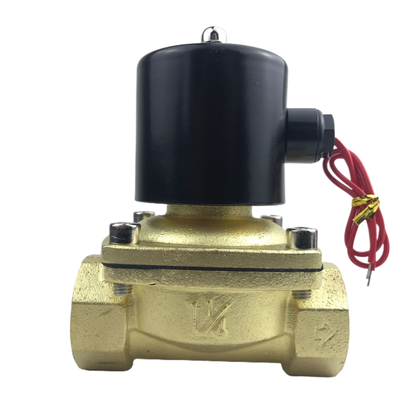

A série 2W, que inclui as subséries 2W UD e 2W UW, é uma válvula solenóide de 2/2 vias de ação direta e alto desempenho. Ele foi habilmente projetado para fornecer controle liga/desliga confiável para uma variedade de fluidos, como água, ar, óleo, gás e combustível. A subsérie UD atende a tamanhos de portas padrão que variam de G3/8" a G1‑1/4", enquanto a subsérie UW é destinada a portas maiores, que variam de G1‑1/4" a G2", tornando-a adequada para aplicações de alto fluxo.
Esta válvula foi projetada pensando na versatilidade, apresentando uma estrutura de diafragma de ação direta que permite operação a partir de pressão zero (0 bar). Este projeto elimina a necessidade de uma pressão diferencial mínima, garantindo que a válvula responda imediatamente e funcione de forma confiável, mesmo em sistemas de baixa pressão ou alimentados por gravidade.
A Série 2W está disponível nas configurações Normalmente Fechado (NC) e Normalmente Aberto (NA), permitindo personalização de acordo com as necessidades específicas do sistema. O corpo da válvula pode ser construído em latão forjado (2W) ou aço inoxidável (2S), enquanto vários materiais de vedação são oferecidos, incluindo NBR como padrão, juntamente com EPDM e FKM (Viton), para lidar com diferentes tipos de meios e faixas de temperatura.
Além disso, a série oferece suporte a opções de tensão padrão, como DC24V, AC110V, AC220V e AC380V. Tensões personalizadas também podem ser fornecidas mediante solicitação para atender a requisitos operacionais exclusivos.
Características:
Início de pressão zero
O design de ação direta permite que o dispositivo opere de forma confiável a partir de 0 bar de pressão. Esse recurso o torna ideal para uso em ambientes de baixa pressão e sistemas alimentados por gravidade.
Alta capacidade de fluxo
A série UW oferece tamanhos de orifício que variam de 16 mm a 50 mm, com valores de Cv entre 4,8 e 48. Isso garante que o sistema mantenha um desempenho eficiente em uma variedade de requisitos de vazão.
Construção Durável
Construídas em latão forjado (2W) ou aço inoxidável fundido com precisão (2S), essas unidades oferecem excelente resistência à corrosão e durabilidade em ambientes exigentes.
Várias opções de vedação
Os modelos padrão vêm equipados com vedações NBR que operam efetivamente em uma faixa de temperatura de -5°C a +80°C. Para aplicações que exigem maior resistência a temperaturas ou compatibilidade química, também estão disponíveis vedações EPDM e FKM (Viton).
Configurações flexíveis
O produto é oferecido nas configurações Normalmente Fechado (NC) e Normalmente Aberto (NA), permitindo atender diversos requisitos operacionais.
Opções versáteis de tensão
Compatível com múltiplas tensões CA e CC, incluindo 24 VCC, 110 VCA, 220 VCA e 380 VCA, com uma tolerância de ± 10%, o dispositivo pode ser facilmente integrado em vários sistemas elétricos.
Ampla faixa de tamanho de porta
As opções de conexão roscada vão de G3/8" até G2", oferecendo versatilidade para acomodar diferentes configurações de tubulação.
Ampla compatibilidade de mídia
Este produto é adequado para uma variedade de meios, incluindo ar, água, óleo (com viscosidade de até 20 CST), bem como aplicações de gás e combustível, garantindo ampla usabilidade.
Ampla faixa de temperatura
Ele opera de forma confiável em temperaturas de mídia que variam de -5°C a +80°C, tornando-o adaptável a diversas condições ambientais.
Design compacto e robusto
Apresentando um tamanho pequeno combinado com uma construção robusta, o dispositivo é fácil de instalar e construído para uma longa vida útil.
Opções personalizáveis
Mediante solicitação, tensões especiais e especificações personalizadas podem ser fornecidas diretamente da fábrica para atender às necessidades específicas da aplicação.
Parâmetros técnicos:
| Tamanhos de porta |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Tamanhos de orifício |
16mm, 20mm, 25mm, 35mm, 40mm, 50mm |
| Pressão de Trabalho |
0–0,5MPa |
| Material de vedação |
NBR, EPDM ou FKM (Viton) |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Ação Direta |
| Temperatura |
-5°C a +80°C |
| Tolerância de Tensão |
±10% |
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Material do Corpo |
Latão |
| Especificações Técnicas da Válvula Solenóide |
| Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Tipo de acionamento direto |
| Tipo |
Tipo de fechamento normal；Tipo aberto normal |
| Abertura da vazão/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Furo do tubo de junta |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosidade do Fluido de Operação |
20h CST(Abaixo) |
| Pressão de trabalho |
Água:0～0,5 MPa；Ar:0～0,7MPa；Óleo:0～0,5 MPa；Gás:0～0,7MPa |
| Máx. Resistência à pressão |
1,05 MPa |
| Faixa de temperatura operacional |
-5~+80℃ |
| Faixa de tensão |
±10% |
| Material do Corpo |
2W:Latão；2S:Aço inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A versátil série 2W foi projetada para atender às demandas de uma variedade de aplicações de controle liga/desliga em vários setores. Sua adaptabilidade o torna uma excelente escolha para muitos sistemas de controle diferentes.
Na área de Tratamento e Gestão de Água, a Série 2W é ideal para controlar sistemas de irrigação, gerenciar o abastecimento de água, tratar águas residuais e operar equipamentos de dosagem de forma eficiente.
Para automação industrial, esta série oferece controle confiável de ar, água, óleo e gás em sistemas pneumáticos, linhas de produção e gerenciamento geral de processos, garantindo operações suaves e consistentes.
O setor de HVAC e Refrigeração beneficia da Série 2W através da sua aplicação em sistemas de aquecimento, ventilação, ar condicionado, bem como circuitos de refrigeração, contribuindo para uma regulação otimizada da temperatura.
Os usos agrícolas e ambientais incluem irrigação de precisão, sistemas de pulverização e vários dispositivos de proteção ambiental, onde o controle preciso de fluidos é crucial para o desempenho e a sustentabilidade.
Quando se trata de Controle Geral de Fluidos, esta série oferece soluções eficazes para fechamento, esvaziamento e controle de fluxo de água, ar, gás e óleo leve com viscosidade de até 20 CST, atendendo a diversas necessidades de manuseio de fluidos.
A aplicação Sistemas de Combustíveis e Gás envolve o controle de gases e combustíveis em sistemas de combustão e unidades de queima, aumentando a segurança e a eficiência na utilização de energia.
As aplicações em máquinas industriais incluem controle de fluidos liga/desliga em máquinas de embalagem, compressores e sistemas hidráulicos, suportando diversos processos industriais com precisão.
Por último, a Série 2W também é adequada para sistemas de vácuo, proporcionando excelente desempenho em condições de baixa pressão e vácuo graças à sua capacidade de partida com pressão zero.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática foi projetado para oferecer desempenho confiável e eficiente em diversas aplicações industriais. Para suporte técnico, certifique-se de ter o número do modelo do produto e as especificações em mãos para facilitar uma resposta rápida e precisa.
Oferecemos serviços abrangentes, incluindo orientação de instalação, assistência para solução de problemas, dicas de manutenção e informações sobre peças de reposição para maximizar a vida útil e a funcionalidade de sua válvula solenóide.
Nossa equipe de suporte técnico está equipada para auxiliar na integração do sistema, conexões elétricas e compatibilidade pneumática para garantir a operação ideal em sua configuração.
Para manuais detalhados do produto, diagramas de fiação e arquivos CAD, consulte nossa documentação oficial disponível em nosso site.
Recomendamos inspeção e limpeza regulares da válvula para evitar contaminação e garantir um desempenho consistente. Em caso de mau funcionamento, verifique problemas comuns, como falha na bobina, portas bloqueadas ou inconsistências de pressão.
Peças de reposição e kits de atualização estão disponíveis para manter sua válvula solenóide pneumática operando com eficiência máxima. Nossa equipe de suporte pode aconselhar sobre os componentes corretos e procedimentos de instalação.
Temos o compromisso de fornecer suporte rápido e experiente para enfrentar quaisquer desafios técnicos e garantir sua total satisfação com nosso produto Válvula Solenóide Pneumática.
Embalagem e envio:
Embalagem do produto:A Válvula Solenóide Pneumática é cuidadosamente embalada para garantir proteção máxima durante o transporte. Cada válvula é colocada em um saco antiestático para evitar a entrada de umidade e poeira e, em seguida, encaixada com segurança em uma inserção de espuma personalizada para evitar movimentos e danos. A inserção de espuma está alojada em uma caixa de papelão ondulado resistente, etiquetada com detalhes do produto, instruções de manuseio e códigos de barras para fácil identificação. Para pedidos em grandes quantidades, várias unidades são embaladas em caixas reforçadas com acolchoamento adicional para proteção contra impactos.
Envio:Oferecemos opções de remessa confiáveis para entregar a válvula solenóide pneumática com segurança ao seu destino. Todos os pacotes são enviados por transportadoras confiáveis com serviços de rastreamento disponíveis. Os métodos de envio incluem transporte terrestre padrão, frete aéreo expresso e envio internacional. Cada remessa é acompanhada de documentação detalhada, incluindo lista de embalagem e fatura. Também oferecemos opções de seguro para cobrir o produto durante o transporte, para maior tranquilidade.
