Descrição do produto:

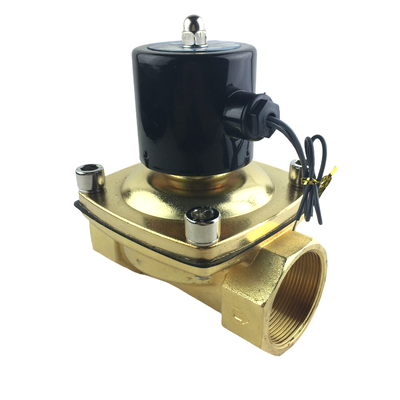

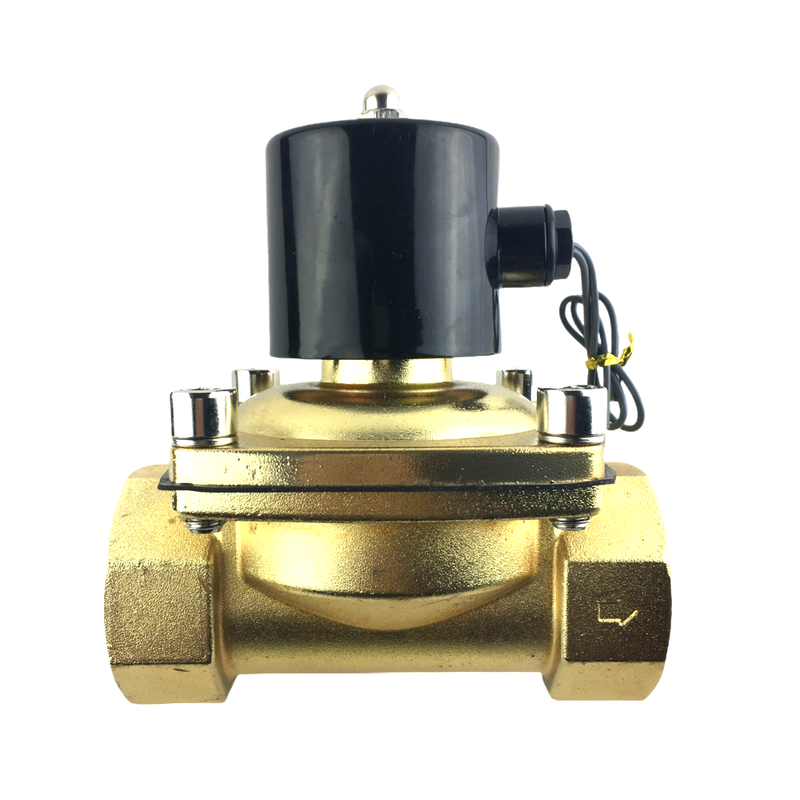

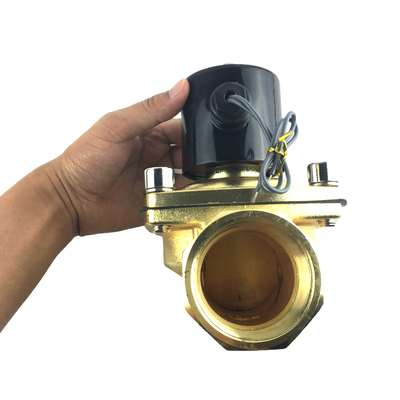

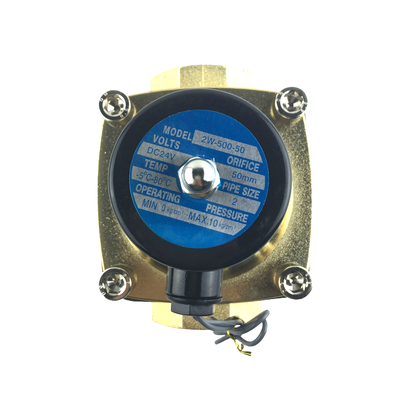

A série 2W, que inclui as sub-sérias 2W UD e 2W UW, é uma válvula solenoide de 2/2-direção de alto desempenho e ação direta projetada para fornecer um controle confiável de ligação/desligação para vários meios, como água,arA sub-série UD suporta portos padrão de tamanhos que variam de G3/8 "a G1-1/4", enquanto a sub-série UW é projetada para aberturas maiores de G1-1/4" até G2",tornando-o ideal para aplicações que exigem taxas de fluxo elevadas.
Esta válvula foi concebida com a versatilidade em mente, com um mecanismo de diafragma de ação direta que permite a operação a partir de zero pressão (0 bar).Esta concepção elimina a necessidade de uma pressão diferencial mínima, garantindo tempos de resposta rápidos e desempenho fiável mesmo em sistemas de baixa pressão ou alimentados por gravidade.
A série 2W está disponível em configurações normalmente fechadas (NC) e normalmente abertas (NO), permitindo a personalização para atender às demandas específicas do sistema.Os materiais do corpo da válvula incluem latão forjado para a variante 2W e aço inoxidável para a variante 2SAlém disso, as opções de vedação como NBR (padrão), EPDM e FKM (Viton) fornecem compatibilidade com uma ampla gama de meios e condições de temperatura.As válvulas suportam tensões padrão incluindo DC24V, AC110V, AC220V e AC380V, com a possibilidade de opções de tensão personalizadas mediante pedido.
Características:
Iniciação de pressão zero
O design de ação direta permite que o dispositivo funcione de forma confiável a partir de zero bar de pressão.
Capacidade de fluxo elevada
O produto é oferecido com tamanhos de orifícios que variam de 16 mm a 50 mm na série UW. Os valores Cv correspondentes variam entre 4,8 e 48,assegurar um desempenho óptimo em vários requisitos do sistema.
Construção durável
Construído de latão forjado (2W) ou aço inoxidável de fundição de precisão (2S), o dispositivo oferece excelente resistência à corrosão para maior durabilidade e uso a longo prazo.
Opções de selos múltiplas
As vedações padrão fabricadas em NBR suportam temperaturas de -5°C a +80°C. Para aplicações que exijam maior tolerância a temperaturas ou resistência química,Os selos EPDM e FKM (Viton) também estão disponíveis.
Configurações flexíveis
Este produto vem em variedades normalmente fechadas (NC) e normalmente abertas (NO) para atender a diversas necessidades operacionais.
Opções de tensão versáteis
Suporta uma ampla gama de tensões AC e DC, incluindo DC24V, AC110V, AC220V e AC380V, com uma tolerância de ± 10% para garantir um desempenho elétrico estável.
Ampla faixa de tamanho de porta
As conexões roscadas estão disponíveis de G3/8 "até G2", permitindo a compatibilidade com uma variedade de sistemas de tubulação.
Compatibilidade com diversos meios de comunicação
O dispositivo é adequado para diferentes meios, tais como ar, água, óleo (com viscosidade até 20 CST), bem como aplicações de gás e combustível.
Ampla gama de temperaturas
Mantém uma operação fiável em uma ampla gama de temperaturas, funcionando eficazmente em temperaturas médias de -5°C a +80°C.
Design compacto e robusto
Com um formato compacto e uma construção robusta, a unidade é fácil de instalar e projetada para uma longa vida útil em condições exigentes.
Opções personalizáveis
As especificações personalizadas e os requisitos especiais de tensão podem ser atendidos mediante pedido diretamente da fábrica.
Parâmetros técnicos:
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Tolerância de tensão |
± 10% |
| Material do corpo |
De aço |
| Tamanhos dos orifícios |
16 mm, 20 mm, 25 mm, 35 mm, 40 mm, 50 mm |
| Médio de trabalho |
Ar, água, petróleo, gás, combustível |
| Pressão de trabalho |
0·0,5 MPa |
| Material do selo |
NBR, EPDM ou FKM (Viton) |
| Temperatura |
-5°C a +80°C |
| Tamanhos dos portos |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Padrão de movimento |
Ação direta |
| Especificações técnicas das válvulas solenoides |
| Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Médio de trabalho |
Ar, água, petróleo, gás, combustível |
| Padrão de movimento |
Tipo de unidade directa |
| Tipo |
Tipo de fechamento normal;Tipo aberto normal |
| Abertura da taxa de fluxo/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor do CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Furação de tubos conjuntos |
G3/8" |
G1/2" |
G3/4" |
G1" |
G11/4" |
G11/2" |
G 2" |
| Operação viscosidade do fluido |
20 CST(Abaixo) |
| Pressão de trabalho |
Água:0- Não.0.5MPa;Ar:0- Não.0.7MPa;Óleo:0- Não.0.5MPa;Gás:0- Não.0.7MPa |
| Resistência à pressão |
10,05 MPa |
| Intervalo de temperatura de funcionamento |
-5°C a +80°C |
| Faixa de tensão |
± 10% |
| Material do corpo |
2W:De aço;2S:Aço inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A versátil série 2W foi concebida para satisfazer as demandas de um amplo espectro de aplicações de controlo de ligação/desligação que abrangem várias indústrias.A sua adaptabilidade torna-o a escolha ideal para numerosas necessidades operacionais.
No campo do tratamento e gestão da água, a série 2W se destaca no controle de sistemas de irrigação, regulação do abastecimento de água, tratamento de águas residuais e máquinas de dosagem.Isto garante um manuseamento eficiente e fiável da água em diferentes instalações.
Para automação industrial, ele gerencia efetivamente o controle de ar, água, óleo e gás dentro de sistemas pneumáticos, linhas de produção e ambientes de controle de processos.Esta versatilidade permite processos de automação suaves e precisos.
A série 2W também é adequada para aplicações de HVAC e refrigeração, fornecendo controle para sistemas de aquecimento, ventilação, ar condicionado e circuitos de resfriamento,contribuindo assim para um controlo climático óptimo.
No sector da agricultura e do ambiente, apoia a irrigação de precisão, os equipamentos de pulverização e os dispositivos destinados à protecção do ambiente,fornecer um controlo de fluidos preciso e fiável em aplicações sensíveis.
Suas capacidades se estendem ao controle geral de fluidos, permitindo o desligamento, esvaziamento e regulação do fluxo de água, ar, gás e óleo leve com viscosidades de até 20 CST.Esta ampla funcionalidade torna-o um componente confiável em várias tarefas de gestão de fluidos.
Além disso, a série 2W lida com sistemas de combustível e gás de forma eficaz, gerenciando o fluxo de gás e combustível em configurações de combustão e aplicações de queimadores, garantindo segurança e eficiência.
As máquinas industriais beneficiam desta série através de um controle preciso de ligação/desligação de fluidos em equipamentos como máquinas de embalagem, compressores e sistemas hidráulicos, aumentando a confiabilidade da operação.
Por último, a sua adequação para sistemas de vácuo é notável, especialmente para aplicações de baixa pressão e vácuo, graças à sua capacidade de arranque a pressão zero,que assegura um desempenho constante em condições difíceis.
Apoio e Serviços:
O nosso produto de válvulas solenoides pneumáticas foi concebido para um controlo fiável e eficiente dos sistemas pneumáticos.Certifique-se de ter o número do modelo do produto e as especificações prontas para facilitar a assistência imediata.
Oferecemos serviços abrangentes, incluindo orientação de instalação, solução de problemas, aconselhamento de manutenção e disponibilidade de peças sobressalentes para garantir o desempenho ideal da sua válvula solenoide.
Nossa equipe de suporte técnico está equipada para ajudar com problemas comuns, como falha de válvula, problemas de conexão elétrica e vazamento de ar.Recomendamos inspecção e limpeza regulares para prolongar a vida útil do produto.
Para obter manuais detalhados do produto, diagramas de fiação e atualizações de software, consulte a nossa documentação oficial fornecida com o produto ou disponível no nosso site.
Caso necessite de serviços de reparo ou substituição, a nossa equipa de apoio pode orientá-lo através do processo para minimizar o tempo de inatividade e manter a eficiência do sistema.
Embalagem e transporte:
Embalagem e transporte do produto para válvulas solenoides pneumáticas
Cada válvula pneumática é cuidadosamente embalada para garantir que chegue a si em perfeitas condições.A válvula é primeiro embrulhado em espuma anti-estática ou bolha de papel para protegê-lo de quaisquer choques ou vibrações durante o transporteEm seguida, é colocado dentro de uma caixa de cartão corrugada e resistente, de tamanho adequado para evitar o movimento dentro da caixa.
Para maior proteção, a caixa pode conter materiais de almofada adicionais, tais como inserções de espuma ou travesseiros de ar.A embalagem é selada com fita adesiva de qualidade industrial e claramente rotulada com instruções de manuseio e informações sobre o produto.
As opções de envio incluem transporte terrestre padrão, transporte aéreo acelerado ou serviços de correio, dependendo da sua localização e urgência.Os pacotes são rastreados e segurados para proporcionar tranquilidade durante todo o processo de entrega.
Por favor, certifique-se de que o endereço de envio fornecido é exacto e completo para evitar atrasos.inspecionar a embalagem para verificar qualquer dano visível e notificar imediatamente o transportador se forem detectados problemas;.
