Descrição do produto:

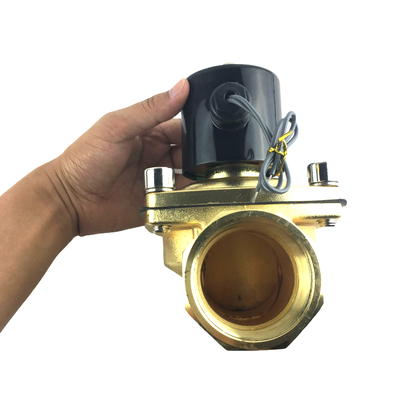

A série 2W, que inclui as subséries 2W UD e 2W UW, é uma válvula solenóide de 2/2 vias de ação direta e alto desempenho projetada para fornecer controle liga/desliga confiável para vários fluidos, como água, ar, óleo, gás e combustível. A subsérie UD oferece tamanhos de porta padrão que variam de G3/8" a G1-1/4", enquanto a subsérie UW atende a tamanhos de porta maiores, de G1-1/4" a G2", tornando-a ideal para aplicações de alto fluxo.
Projetada pensando na versatilidade, esta válvula incorpora um mecanismo de diafragma de ação direta que permite operar eficientemente a partir de pressão zero (0 bar). Esse recurso elimina a necessidade de uma pressão diferencial mínima, garantindo que a válvula responda instantaneamente e funcione de forma consistente, mesmo em sistemas com baixa pressão ou que dependem de alimentação por gravidade.
A Série 2W está disponível em configurações Normalmente Fechada (NC) e Normalmente Aberta (NA), permitindo personalização com base nas necessidades específicas do sistema. O corpo da válvula é fabricado em latão forjado (2W) ou aço inoxidável (2S), oferecendo durabilidade e compatibilidade com diversos ambientes. Além disso, materiais de vedação como NBR (padrão), EPDM e FKM (Viton) são oferecidos para lidar com uma variedade de tipos de meios e faixas de temperatura. As válvulas suportam tensões padrão incluindo DC24V, AC110V, AC220V e AC380V, com opções de tensão personalizadas disponíveis mediante solicitação.
Características:
Início de pressão zero
O design de ação direta garante uma operação confiável a partir de 0 bar de pressão. Esse recurso torna o produto ideal para uso em sistemas de baixa pressão e alimentados por gravidade, proporcionando desempenho confiável mesmo em níveis mínimos de pressão.
Alta capacidade de fluxo
O produto é oferecido com tamanhos de orifício que variam de 16 mm a 50 mm na série UW. Com valores de Cv variando de 4,8 a 48, garante eficiência e desempenho ideais para uma variedade de requisitos de sistema.
Construção Durável
Construído em latão forjado (2W) ou aço inoxidável fundido com precisão (2S), o produto apresenta excelente resistência à corrosão. Esta construção durável garante uma longa vida útil mesmo sob condições exigentes.
Várias opções de vedação
As vedações padrão são feitas de NBR e adequadas para temperaturas entre -5°C e +80°C. Para aplicações que exigem maior resistência a temperaturas ou maior compatibilidade química, também estão disponíveis vedações EPDM e FKM (Viton).
Configurações flexíveis
Os usuários podem escolher entre as configurações Normalmente Fechado (NC) e Normalmente Aberto (NA), permitindo que o produto se adapte às diversas necessidades do sistema de controle.
Opções versáteis de tensão
Este produto suporta uma variedade de tensões CA e CC, incluindo DC24V, AC110V, AC220V e AC380V, acomodando uma tolerância de ±10%. Essa versatilidade o torna adequado para diversos ambientes elétricos.
Ampla faixa de tamanho de porta
Os tamanhos de conexão rosqueada variam de G3/8" até G2", permitindo compatibilidade com muitos tipos de configurações de tubulação.
Ampla compatibilidade de mídia
Projetado para lidar com diversos meios, o produto é compatível com aplicações de ar, água, óleo (até 20 CST), bem como gás e combustível, oferecendo ampla usabilidade em todos os setores.
Ampla faixa de temperatura
Ele pode operar de forma confiável em faixas de temperatura de mídia de -5°C a +80°C, garantindo desempenho estável em diversas condições ambientais.
Design compacto e robusto
Apresentando um tamanho compacto e uma construção robusta, o produto é fácil de instalar e construído para proporcionar uma vida útil operacional prolongada.
Opções personalizáveis
Tensões especiais e outras especificações podem ser personalizadas mediante solicitação de fábrica, permitindo que o produto atenda às demandas exclusivas da aplicação.
Parâmetros técnicos:
| Tolerância de Tensão |
±10% |
| Padrão de movimento |
Ação Direta |
| Faixa de temperatura |
-5°C a +80°C |
| Material de vedação |
NBR, EPDM ou FKM (Viton) |
| Material do Corpo |
Latão |
| Tamanhos de orifício |
16mm, 20mm, 25mm, 35mm, 40mm, 50mm |
| Pressão de Trabalho |
0–0,5MPa |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Tamanhos de porta |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Especificações Técnicas da Válvula Solenóide |
| Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Tipo de acionamento direto |
| Tipo |
Tipo de fechamento normal；Tipo aberto normal |
| Abertura da vazão/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Furo do tubo de junta |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosidade do Fluido de Operação |
20h CST(Abaixo) |
| Pressão de trabalho |
Água:0～0,5 MPa；Ar:0～0,7MPa；Óleo:0～0,5 MPa；Gás:0～0,7MPa |
| Máx. Resistência à pressão |
1,05 MPa |
| Faixa de temperatura operacional |
-5~+80℃ |
| Faixa de tensão |
±10% |
| Material do Corpo |
2W:Latão；2S:Aço inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A versátil série 2W foi projetada para atender a um amplo espectro de aplicações de controle liga/desliga, abrangendo vários setores. Sua flexibilidade garante desempenho confiável em diversas configurações, tornando-o a escolha ideal para muitas necessidades operacionais.
No domínio do tratamento e gestão de água, a Série 2W é amplamente utilizada em sistemas de irrigação, controle de abastecimento de água, tratamento de águas residuais e equipamentos de dosagem. Isto permite um manejo eficiente e preciso dos recursos hídricos.
Para automação industrial, a série oferece controle eficaz de ar, água, óleo e gás em sistemas pneumáticos, linhas de produção e controle de processos. Isso aumenta a precisão e a eficiência das operações automatizadas.
O produto também é adequado para aplicações de HVAC e refrigeração, incluindo aquecimento, ventilação, ar condicionado e circuitos de refrigeração. Ele suporta a manutenção de condições ambientais ideais através do controle confiável de fluidos.
Nos setores agrícola e ambiental, a Série 2W facilita irrigação de precisão, sistemas de pulverização e equipamentos dedicados à proteção ambiental, contribuindo para práticas sustentáveis e eficientes.
Tarefas gerais de controle de fluidos, como fechamento, esvaziamento e regulação do fluxo de água, ar, gás e óleo leve (com viscosidade de até 20 CST) são gerenciadas de forma eficiente por esta série, destacando sua adaptabilidade para vários requisitos de gerenciamento de fluidos.
Além disso, desempenha um papel crucial em sistemas de combustível e gás, gerenciando o fluxo de gás e combustível em sistemas de combustão e aplicações de queimadores, garantindo uma operação segura e eficiente.
A Série 2W é igualmente eficaz em máquinas industriais, fornecendo controle liga/desliga de fluidos em máquinas de embalagem, compressores e sistemas hidráulicos, apoiando assim processos de produção confiáveis e contínuos.
Por último, a sua capacidade de arranque com pressão zero torna a série adequada para sistemas de vácuo, incluindo aplicações de baixa pressão, onde o desempenho fiável é essencial.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática foi projetado para oferecer desempenho confiável e eficiente em diversas aplicações industriais. Para operação ideal e longevidade, recomendamos seguir as diretrizes de instalação, operação e manutenção fornecidas no manual do usuário.
Se você encontrar algum problema com a válvula solenóide pneumática, certifique-se de que a válvula esteja instalada corretamente, que as conexões elétricas estejam seguras e que as condições de operação estejam em conformidade com os parâmetros especificados. As etapas comuns de solução de problemas incluem a verificação da continuidade da fonte de alimentação, a verificação dos níveis de pressão do ar e a inspeção de quaisquer danos físicos ou bloqueios.
Oferecemos suporte técnico abrangente para auxiliar na configuração, solução de problemas e manutenção do produto. Nossa equipe de suporte pode fornecer orientação detalhada sobre seleção de válvulas, integração de sistemas e otimização de desempenho para ajudá-lo a obter os melhores resultados.
Para manutenção, inspecione regularmente a válvula quanto a desgaste, limpe quaisquer detritos dos componentes da válvula e substitua as vedações ou outras peças conforme necessário para evitar vazamentos e garantir um funcionamento suave. A manutenção adequada prolongará a vida útil da sua válvula solenóide pneumática e minimizará o tempo de inatividade.
Além do suporte técnico, oferecemos uma variedade de serviços, incluindo treinamento de produtos, assistência no local e soluções personalizadas adaptadas às necessidades específicas de sua aplicação. Nosso objetivo é garantir que seus sistemas pneumáticos operem de forma eficiente e confiável com nossas válvulas solenóides.
Embalagem e envio:
Embalagem do produto:Cada válvula solenóide pneumática é cuidadosamente embalada para garantir proteção durante o transporte. A válvula é primeiro embrulhada em plástico bolha antiestático para evitar qualquer dano causado por choques ou vibrações. Em seguida, ele é colocado dentro de uma caixa de papelão resistente de tamanho personalizado, com materiais de amortecimento adicionais para fixá-lo firmemente no lugar. A embalagem inclui um manual detalhado do produto e um cartão de garantia. Todos os materiais de embalagem são ecológicos e recicláveis.
Envio:Oferecemos opções de envio confiáveis em todo o mundo. Os pedidos são processados dentro de 1 a 2 dias úteis após a confirmação do pagamento. A válvula solenóide pneumática é enviada por meio de serviços de entrega confiáveis com informações de rastreamento fornecidas ao cliente. O envio padrão normalmente leva de 5 a 10 dias úteis, enquanto opções de envio rápido estão disponíveis para entrega mais rápida. Garantimos que todas as remessas cumpram os regulamentos internacionais de remessa e sejam seguradas para uma chegada segura.
