Descrição do produto:

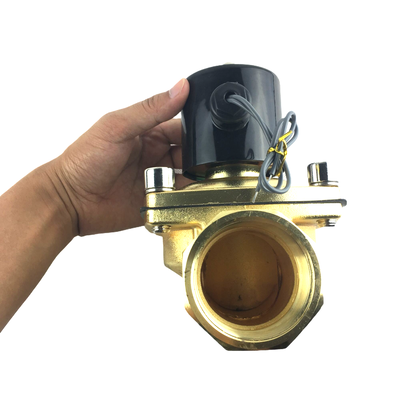

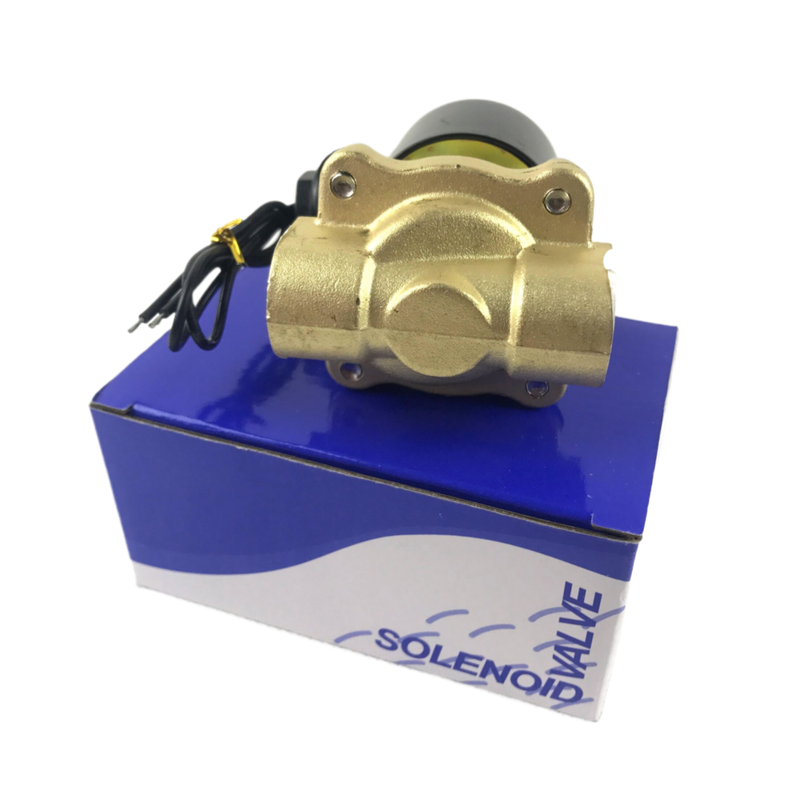

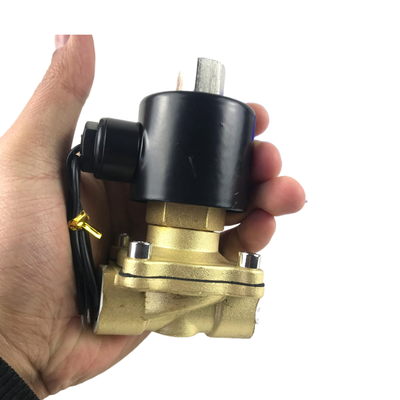

A série 2W, que inclui as subséries 2W UD e 2W UW, é uma válvula solenóide de 2/2 vias de ação direta e alto desempenho. Ele foi projetado para fornecer controle liga/desliga confiável para vários fluidos, como água, ar, óleo, gás e combustível. A subsérie UD cobre tamanhos de porta padrão que variam de G3/8" a G1-1/4", enquanto a subsérie UW é destinada a tamanhos de porta maiores, de G1-1/4" a G2", tornando-a ideal para aplicações de alto fluxo.
Esta válvula foi projetada pensando na versatilidade, apresentando uma estrutura de diafragma de ação direta que permite operar a partir de pressão zero (0 bar). Este design exclusivo elimina a necessidade de uma pressão diferencial mínima, garantindo tempos de resposta rápidos e desempenho confiável mesmo em sistemas que operam sob baixa pressão ou alimentados por gravidade.
A Série 2W está disponível nas configurações Normalmente Fechada (NC) e Normalmente Aberta (NA), permitindo a personalização para atender às demandas específicas do sistema. As opções de corpo da válvula incluem latão forjado para a versão 2W ou aço inoxidável para a variante 2S. Além disso, vários materiais de vedação, como NBR (padrão), EPDM e FKM (Viton), são oferecidos para lidar com diferentes meios e condições de temperatura.
As tensões elétricas padrão suportadas por essas válvulas incluem DC24V, AC110V, AC220V e AC380V. Opções de tensão personalizadas também podem ser fornecidas mediante solicitação, proporcionando maior flexibilidade para acomodar diversos requisitos de aplicação.
Características:
Início de pressão zero
O design de ação direta permite que o sistema opere de forma confiável a partir de 0 bar de pressão. Esse recurso o torna ideal para aplicações que envolvem condições de baixa pressão ou configurações alimentadas por gravidade.
Alta capacidade de fluxo
A série UW oferece uma variedade de tamanhos de orifício de 16 mm a 50 mm. Com valores de Cv entre 4,8 e 48, esses modelos garantem fluxo eficiente e ótimo desempenho do sistema.
Construção Durável
Construído em latão forjado (2W) ou aço inoxidável fundido com precisão (2S), o produto oferece excelente resistência à corrosão e longa durabilidade sob diversas condições de operação.
Várias opções de vedação
As vedações padrão são feitas de NBR, adequadas para temperaturas que variam de -5°C a +80°C. Além disso, vedações EPDM e FKM (Viton) estão disponíveis para suportar temperaturas mais altas e fornecer maior compatibilidade química.
Configurações flexíveis
O produto está disponível em configurações Normalmente Fechado (NC) e Normalmente Aberto (NA), permitindo atender a uma ampla gama de requisitos de sistema.
Opções versáteis de tensão
Compatível com diversas fontes de alimentação, o produto suporta tensões DC24V, AC110V, AC220V e AC380V, todas com tolerância de ±10%, proporcionando adaptabilidade para diversos ambientes elétricos.
Ampla faixa de tamanho de porta
Com conexões roscadas que variam de G3/8" a G2", o produto pode ser integrado perfeitamente em diferentes sistemas de tubulação.
Ampla compatibilidade de mídia
É adequado para uso com uma variedade de meios, incluindo ar, água, óleo (até 20 CST), bem como aplicações de gás e combustível.
Ampla faixa de temperatura
O produto opera de forma confiável em uma faixa de temperatura de mídia de -5°C a +80°C, atendendo à maioria das necessidades industriais.
Design compacto e robusto
Apresentando um tamanho pequeno e construção robusta, o produto é fácil de instalar e construído para proporcionar uma longa vida útil.
Opções personalizáveis
Classificações de tensão especiais e outras especificações podem ser personalizadas mediante solicitação diretamente da fábrica para atender às demandas exclusivas da aplicação.
Parâmetros técnicos:
| Padrão de movimento |
Ação Direta |
| Material do Corpo |
Latão |
| Tipo de válvula |
Normalmente fechado, normalmente aberto |
| Tamanhos de porta |
G3/8", G1/2", G3/4", G1", G1-1/4", G1-1/2", G2" |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Tamanhos de orifício |
16mm, 20mm, 25mm, 35mm, 40mm, 50mm |
| Temperatura |
-5°C a +80°C |
| Pressão de Trabalho |
0–0,5MPa |
| Tolerância de Tensão |
±10% |
| Material de vedação |
NBR, EPDM ou FKM (Viton) |
| Especificações Técnicas da Válvula Solenóide |
| Modelo |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2S350-35 |
2S400-40 |
2S500-50 |
| Meio de trabalho |
Ar, Água, Petróleo, Gás, Combustível |
| Padrão de movimento |
Tipo de acionamento direto |
| Tipo |
Tipo de fechamento normal；Tipo aberto normal |
| Abertura da vazão/mm |
16 |
16 |
20 |
25 |
35 |
40 |
50 |
| Valor CV |
4.8 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| Furo do tubo de junta |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1¹/₄" |
G1¹/₂" |
G2" |
| Viscosidade do Fluido de Operação |
20h CST(Abaixo) |
| Pressão de trabalho |
Água:0～0,5 MPa；Ar:0～0,7MPa；Óleo:0～0,5 MPa；Gás:0～0,7MPa |
| Máx. Resistência à pressão |
1,05 MPa |
| Faixa de temperatura operacional |
-5~+80℃ |
| Faixa de tensão |
±10% |
| Material do Corpo |
2W:Latão；2S:Aço inoxidável |
| Material do selo de óleo |
NBR, EPDM ou VITON |
Aplicações:
A série 2W altamente adaptável foi projetada para atender às demandas de diversas aplicações de controle liga/desliga em vários setores.
Na área de Tratamento e Gestão de Água, é ideal para utilização em sistemas de irrigação, regulação de abastecimento de água, tratamento de águas residuais e equipamentos de dosagem precisa.
Para fins de automação industrial, a Série 2W gerencia com eficiência o controle de ar, água, óleo e gás em sistemas pneumáticos, linhas de produção e ambientes de controle de processos.
A série também se mostra inestimável nos setores de HVAC e Refrigeração, onde suporta sistemas de aquecimento, ventilação, ar condicionado e circuitos de refrigeração com soluções de controle confiáveis.
Em aplicações agrícolas e ambientais, facilita irrigação de precisão, sistemas de pulverização e contribui para diversos dispositivos de proteção ambiental.
Quando se trata de Controle Geral de Fluidos, a Série 2W é eficaz para fechamento, esvaziamento e regulação de fluxo de água, ar, gás e óleos leves com viscosidades de até 20 CST.
Os sistemas de combustível e gás se beneficiam de sua capacidade de controlar o fluxo de gás e combustível em aplicações de combustão e queimadores com segurança e eficiência.
Além disso, a série é adequada para máquinas industriais, lidando com controle de fluidos liga/desliga em máquinas de embalagem, compressores e aplicações hidráulicas.
Finalmente, seu recurso de partida com pressão zero o torna adequado para sistemas de vácuo e outras aplicações de baixa pressão, garantindo desempenho confiável mesmo em ambientes desafiadores.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática é apoiado por suporte técnico e serviços abrangentes para garantir desempenho ideal e satisfação do cliente. Fornecemos documentação detalhada do produto, incluindo guias de instalação, manuais de operação e instruções de manutenção para ajudar os usuários a compreender e utilizar o produto de maneira eficaz.
O suporte técnico está disponível para auxiliar na seleção do produto, solução de problemas e aconselhamento de aplicação. Nossa equipe de especialistas está preparada para responder a quaisquer dúvidas ou preocupações que você possa ter em relação à operação, compatibilidade e integração da válvula em seus sistemas pneumáticos.
Também oferecemos serviços de reparo e manutenção para prolongar a vida útil de suas válvulas solenóides pneumáticas. Programas de manutenção preventiva e peças de reposição estão disponíveis para minimizar o tempo de inatividade e manter a eficiência do sistema.
Além disso, sessões de treinamento e webinars podem ser organizados para fornecer conhecimento prático e melhores práticas para instalação, operação e manutenção das válvulas solenóides pneumáticas.
Nosso compromisso é fornecer suporte confiável e oportuno para ajudá-lo a maximizar os benefícios de nossos produtos de válvula solenóide pneumática em suas aplicações.
Embalagem e envio:
Embalagem do produto:

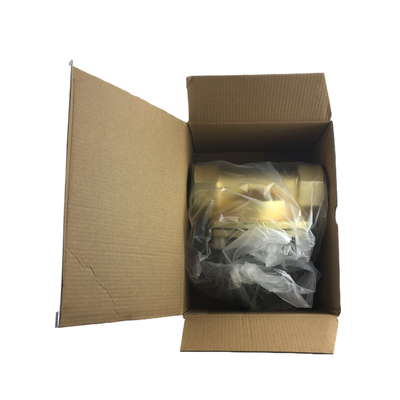

A Válvula Solenóide Pneumática é cuidadosamente embalada para garantir que chegue até você em perfeitas condições. Cada válvula é embalada individualmente em espuma protetora e selada em um saco antiestático para evitar danos durante o transporte. O produto embalado é então colocado dentro de uma caixa de papelão resistente e personalizada, com acolchoamento adicional para absorver choques. A embalagem está claramente etiquetada com detalhes do produto, instruções de manuseio e avisos de segurança para garantir o cuidado adequado.
Envio:
Oferecemos opções de remessa confiáveis em todo o mundo para entregar sua válvula solenóide pneumática com rapidez e segurança. Todos os pedidos são processados dentro de 1 a 2 dias úteis. Os métodos de envio incluem serviços de entrega terrestre padrão, rápida e expressa. Cada remessa é acompanhada de informações de rastreamento para que você possa monitorar sua encomenda em tempo real. Também oferecemos opções de seguro para proteger seu pedido contra perdas ou danos durante o transporte.
