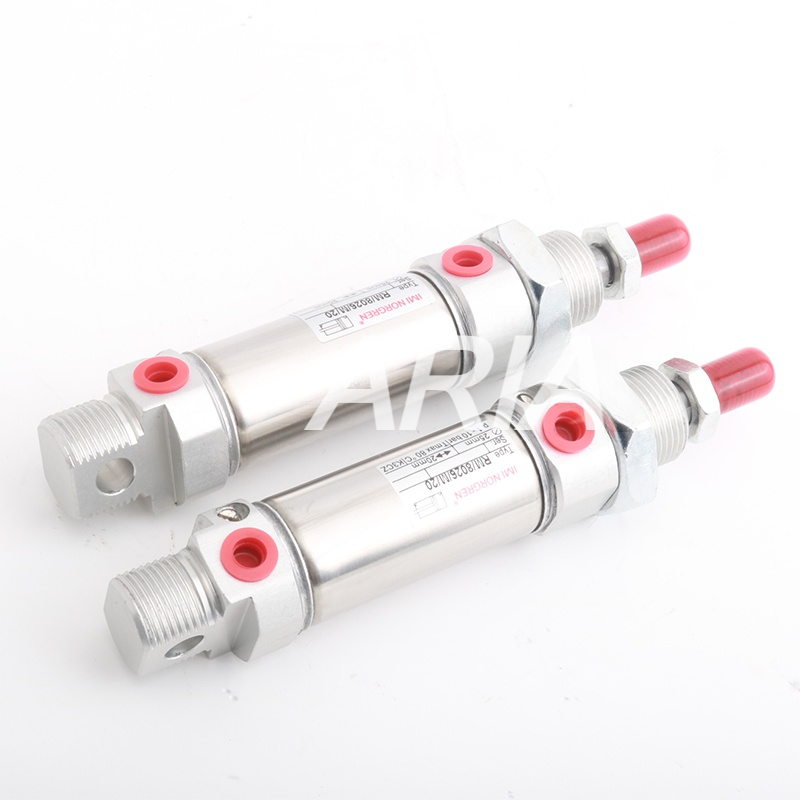

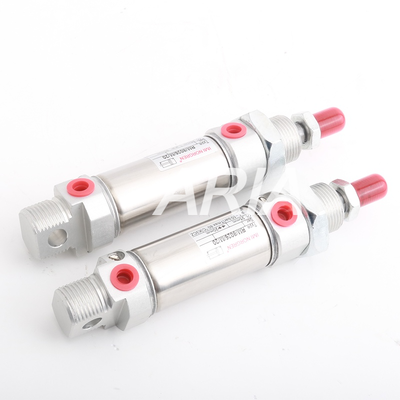

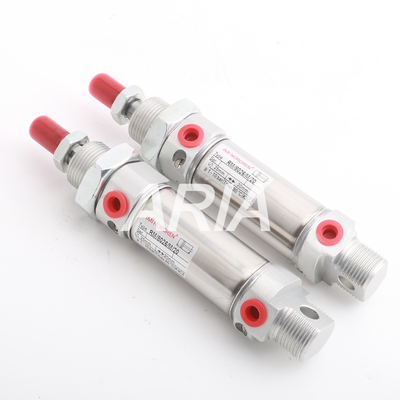

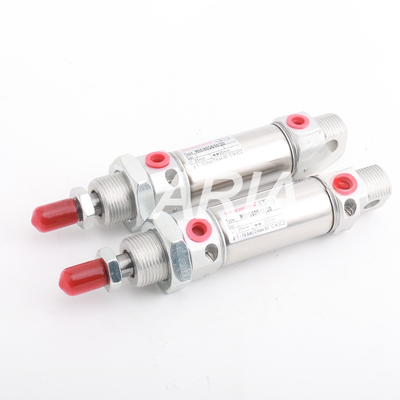

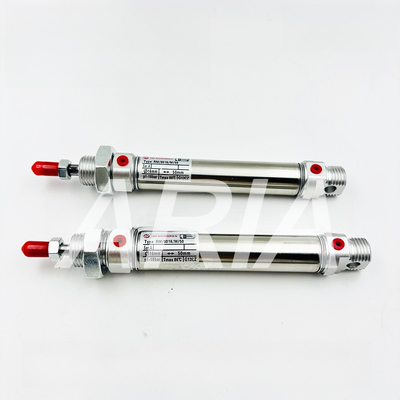

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200 Diâmetro do cilindro Φ 10 Mini cilindro cilíndrico ISO6432 de ação única

1. Nomenclatura do modelo (dois tipos distintos)

1. RM/28010/XX: Versão básica sem pistão magnético; sem anel magnético, incompatível com interruptores magnéticos
2. RM/28010/M/XX: Versão com anel magnético integrado, compatível com chaves de detecção de posição magnética

• Série 28000: Cilindros de simples ação com mola de retorno interna (diferente da série RM/8000 de dupla ação)
• 10 = Tamanho do furo Φ10mm
• Número do sufixo: Curso padrão (20/25/40/50/100/160mm)

2. Parâmetros técnicos básicos universais (idênticos para todos os modelos)

2.1 Padrão e Operação

• Padrão de Conformidade: Padrão Internacional ISO 6432 para Mini Cilindros Redondos
• Modo de operação: Simples ação (estende via suprimento de ar, retração automática por mola embutida)
• Almofada: Almofadas fixas de poliuretano PU em ambas as extremidades; amortecimento não ajustável

2.2 Especificações do Fluido Operacional

• Médio: Ar comprimido limpo e filtrado, operação sem lubrificação disponível (recomenda-se filtro de precisão de 5μm)
• Pressão operacional: 2 ~ 10 bar
• Pressão de ruptura: 12 bar
• Temperatura de operação: -10℃ ~ +80℃; fornecimento de ar seco necessário abaixo de 2 ℃ para evitar formação de gelo
• Rosca da porta de ar: rosca interna M5
• Especificação da haste do pistão: Diâmetro da haste Φ6mm, rosca frontal M4

2.3 Materiais de construção gerais (uniformes em toda a série)

• Barril: Aço inoxidável austenítico, à prova de ferrugem e resistente à corrosão
• Haste do pistão: Aço inoxidável austenítico
• Tampas finais: Liga de alumínio anodizado limpo
• Vedações Padrão: Borracha nitrílica NBR; vedações de borracha fluorada opcionais para aplicações de alta temperatura
• Almofada e limpador: poliuretano PU
• Acessórios padrão: Porca de montagem dianteira, contraporca da haste do pistão

2.4 Características Estruturais

1. Tampas de extremidade reforçadas com dupla camada, resistentes a impactos e à prova de rachaduras
2. Rosca de montagem traseira única integrada, sem necessidade de suporte extra
3. Vedações tipo Z de baixo atrito para operação suave em velocidades altas/baixas e vida útil prolongada
4. Corpo redondo compacto em aço inoxidável, ideal para espaços confinados de instalação em equipamentos
5. Todos os componentes de contato em aço inoxidável, adequados para ambientes úmidos e levemente corrosivos

3. Análise do modelo por curso

4. Força de saída teórica (fornecimento de ar padrão de 6bar, furo de Φ10)

• Impulso de extensão: 47,1 N (força de saída quando o ar empurra o pistão para fora)
• A retração depende de mola interna; sem saída de força de tração (característica de cilindros de simples ação)

5. Indústrias Aplicáveis

6. Atualizações e acessórios opcionais

1. Interruptores magnéticos: Compatível apenas com modelos com sufixo /M, corresponde aos interruptores reed da série QM
2. Atualização de vedação: vedações de borracha fluorada Sufixo /V para ambientes de alta temperatura e contaminados com óleo
3. Acessórios de montagem: Flanges, munhões intermediários, suportes traseiros e outros acessórios de montagem padrão ISO
