Descrição do produto:
2.1 Estrutura e Operação da Válvula

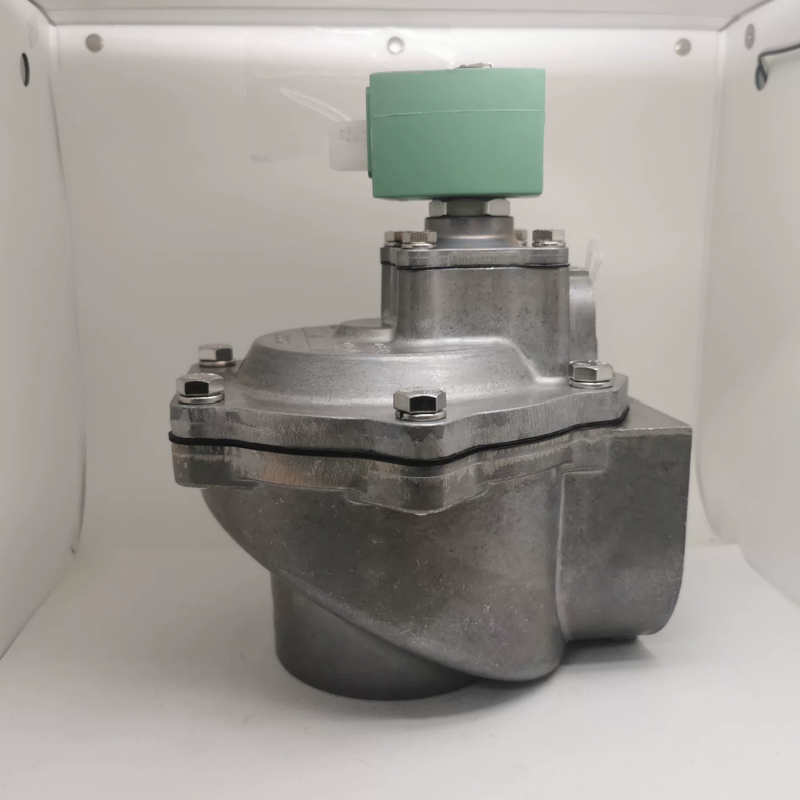

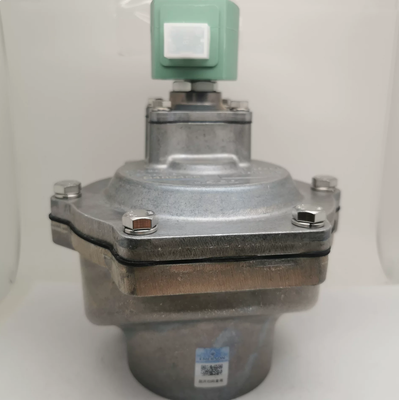

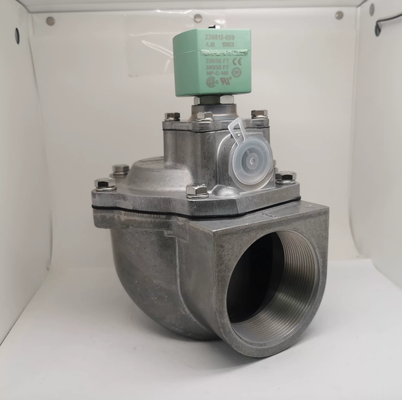

A válvula funciona como um tipo 2/2 normalmente fechado, apresentando um piloto integrado e um diafragma integrado sem mola. Ela foi projetada em um estilo de válvula de pulso em ângulo reto, especificamente adaptada para aplicações de limpeza de coletores de pó.
Esta válvula oferece tempos de resposta ultrarrápidos e gera fluxo de ar pulsado de alta pressão, melhorando significativamente a eficiência da limpeza do saco. Suas versáteis opções de instalação permitem que ele seja montado em qualquer ângulo, com portas rosqueadas padrão fornecidas e acessórios de fixação opcionais disponíveis.
2.2 Pressão e Meio Operacional
A válvula opera dentro de uma faixa de pressão diferencial de 0,35 a 8,5 bar, com uma pressão de ruptura avaliada em 10 bar. É adequado para uso com ar comprimido limpo e gases inertes.
Para garantir um desempenho ideal, recomenda-se que a fonte de ar seja filtrada usando um filtro de precisão com especificação de 40 micrômetros ou mais fino.
2.3 Faixa de temperatura
A válvula pode operar em temperaturas ambientes que variam de -20°C a +85°C. A faixa de temperatura para o ar médio se estende de -40°C a +85°C, com um diafragma de borracha fluorada FKM opcional para suportar temperaturas de até 120°C.
Além disso, está disponível uma versão personalizada de baixa temperatura, que pode funcionar efetivamente em temperaturas tão baixas quanto -40°C.
2.4 Materiais de Construção
O corpo da válvula é feito de liga de alumínio fundido, oferecendo uma estrutura leve, mas resistente à ferrugem. O diafragma padrão é composto de elastômero termoplástico TPE, com um diafragma de borracha fluorada FKM opcional para maior resistência a altas temperaturas.
Componentes críticos, como molas e armadura, utilizam aço inoxidável 304. O invólucro da bobina possui encapsulamento de epóxi com isolamento Classe F e fornece proteção à prova de poeira e à prova d'água com classificação IP65. As vedações padrão são feitas de NBR, com atualização para FKM disponível para ambientes que exigem temperaturas mais altas e resistência à poluição por óleo.

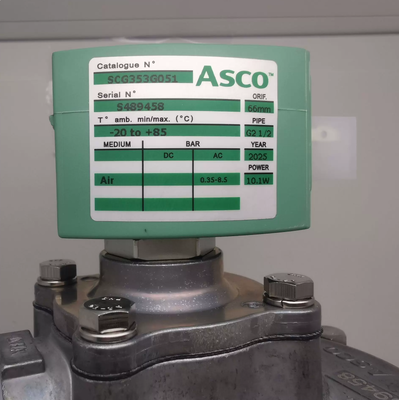

2.5 Parâmetros Gerais da Bobina
As bobinas estão disponíveis com tensões padrão, incluindo 24 VCC e 220 VCA a 50 Hz, com tensões opcionais oferecidas para 24 VCA, 110 V e 230 V. O consumo de energia varia entre 8,1W e 10,1W, garantindo baixo consumo de energia.
O isolamento da bobina é classificado como Classe F. Para ambientes perigosos, estão disponíveis modelos NFG à prova de explosão, que são compatíveis com cabeçotes solenóides à prova de explosão WSNF e atendem aos padrões de proteção IP67.
2.6 Vantagens de desempenho universal
O design do diafragma integrado sem mola da válvula garante milhões de ciclos de serviço, resultando em uma vida útil ultralonga. Sua injeção pulsada de alta energia aumenta significativamente a eficiência da limpeza e reduz o consumo de ar comprimido em aproximadamente 15%.
Além disso, a válvula possui uma estrutura silenciadora integrada que minimiza o ruído operacional e evita a entrada de poeira na cavidade da válvula. Possui certificações incluindo CE, UL, CSA e RoHS. Variantes à prova de explosão também estão disponíveis com certificação ATEX, garantindo o uso seguro em atmosferas potencialmente explosivas.
Parâmetros técnicos:
| Aplicativo |
Multi-Indústria |
| Classificação do gabinete |
IP67 |
| Tensões |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Tipo de montagem |
Montagem em painel |
| Compressor avaliado |
25 MPa |
| Pressão de Pico |
450 barras |
| Pressão Operacional |
0,15 a 0,8 MPa (21 a 114 psi) |
| Temperatura operacional |
-10℃ ~ +60℃ |
| Método de instalação |
Instalação de placas e tubos |
| Mídia |
Fluido criogênico |
Aplicações:
A Válvula Solenóide ASCO é um componente altamente versátil e confiável projetado para uma ampla gama de aplicações industriais. Certificada com CE, esta válvula solenóide 2/2 normalmente fechada garante excelente desempenho e padrões de segurança, sendo a escolha ideal para diversos setores. Com calibre de 1/2 e capacidade de pressão de pico de até 450 Bar, ele foi projetado para lidar com condições exigentes com eficiência. A válvula está disponível em múltiplas tensões, incluindo 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA, proporcionando flexibilidade para integração em diversos sistemas.
Uma das principais aplicações da válvula solenóide ASCO é em sistemas de controle pneumático onde a precisão e a confiabilidade são fundamentais. Seu design como uma válvula de pulso piloto integral a torna particularmente adequada para uso em válvulas de pulso para coletores de pó, onde controla a rápida liberação de ar comprimido para limpar bolsas de filtro e manter o desempenho ideal de filtração. Esta funcionalidade é crítica em indústrias como produção de cimento, geração de energia, processamento químico, onde a qualidade do ar e o controle de poeira são essenciais para a eficiência operacional e conformidade ambiental.
Além disso, a robusta classificação IP67 da válvula solenóide garante que ela possa suportar condições ambientais adversas, incluindo exposição a poeira e água, tornando-a adequada para ambientes externos e industriais. Sua aplicação se estende ao controle de fluidos em estações de tratamento de água, sistemas HVAC e linhas de fabricação automatizadas, onde é necessário um controle preciso do fluxo de ar ou líquido. A capacidade de resposta e a durabilidade da válvula contribuem para minimizar o tempo de inatividade e os custos de manutenção.
Com capacidade de fornecimento de 5.000 peças por mês e quantidade mínima de pedido de apenas uma unidade, a válvula solenóide ASCO atende tanto projetos industriais de grande escala quanto pedidos menores e personalizados. As embalagens são flexíveis, oferecidas em caixas de papelão ou conforme a necessidade do cliente, garantindo uma entrega segura e prática. Os clientes se beneficiam de um prazo de entrega rápido de 1 a 7 dias úteis após o pagamento, com condições de pagamento incluindo T/T, Western Union e PayPal para acomodar diferentes preferências de compra.
No geral, as soluções de válvula solenóide normalmente fechada ASCO 2/2, válvula de pulso piloto integral e válvula de pulso coletor de pó são componentes indispensáveis em vários setores, proporcionando desempenho confiável, facilidade de integração e conformidade com padrões internacionais.
Embalagem e envio:
A Válvula Solenóide ASCO é cuidadosamente embalada para garantir entrega segura e proteção ideal durante o transporte. Cada válvula é fechada com segurança em uma caixa durável com acolchoamento protetor para evitar danos causados por choques e vibrações.
A embalagem inclui rotulagem clara com especificações do produto, instruções de manuseio e código de barras para fácil identificação. Todos os componentes são inspecionados e testados antes da embalagem para garantir qualidade e funcionalidade.
Para envio, as Válvulas Solenóides ASCO são despachadas usando transportadoras confiáveis com opções de rastreamento disponíveis. Manuseio especial é fornecido para modelos frágeis ou sensíveis para manter a integridade do produto.
Os clientes podem esperar entrega pontual e produtos intactos, respaldados pelo compromisso da ASCO com a qualidade e a satisfação do cliente.
