Descrição do produto:

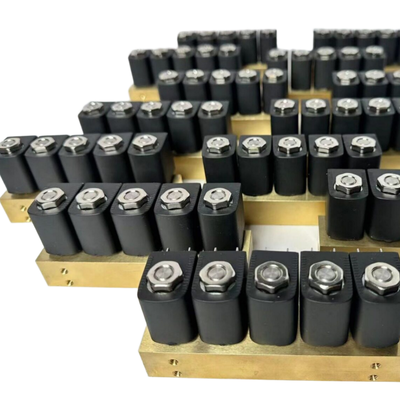

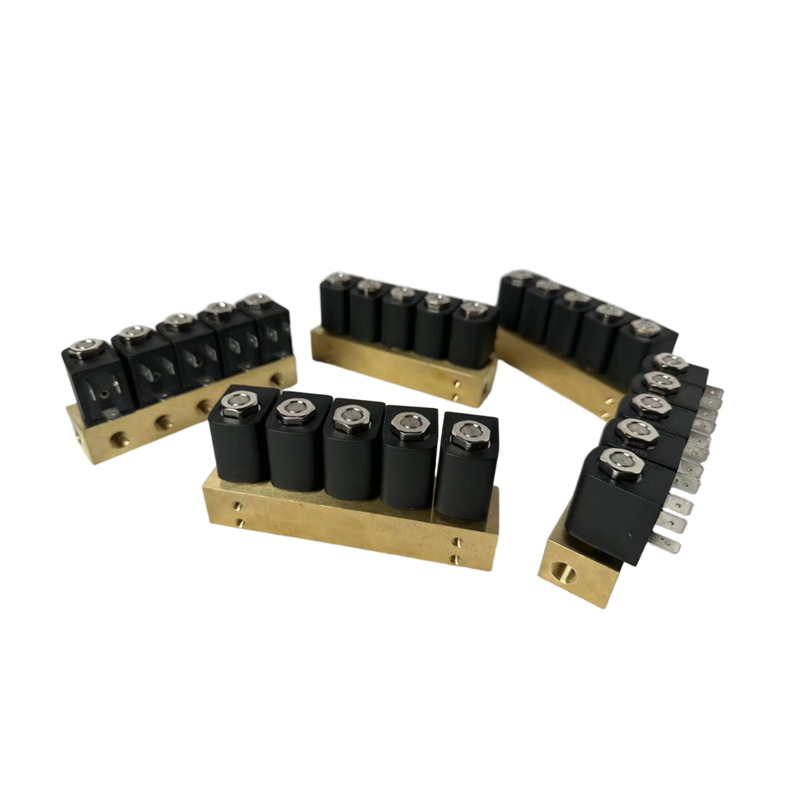

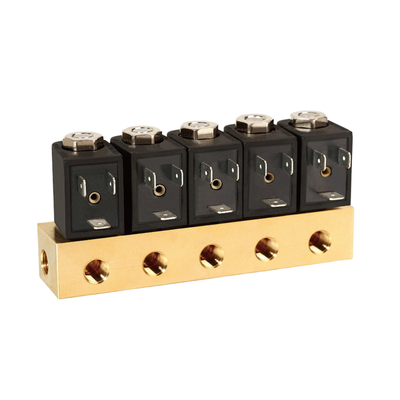

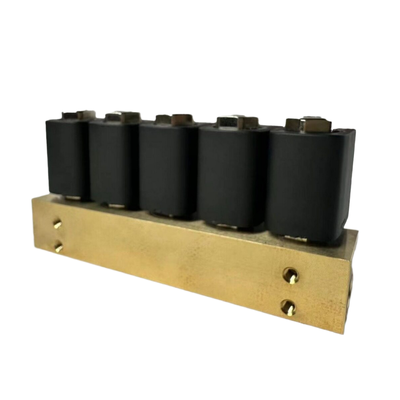

O coletor de válvula solenóide é uma plataforma de válvula solenóide de ação direta de 2/2 vias altamente adaptável, projetada especificamente para integração de múltiplas estações em sistemas de controle de fluidos. Ele foi projetado para fornecer controle ON/OFF confiável de vários meios, incluindo água, ar, vapor, óleo e outros fluidos neutros.
Este sistema manifold oferece flexibilidade notável, apresentando configurações normalmente fechadas (1913BA) e normalmente abertas (1913BB) para atender a diferentes necessidades de aplicação. Sua operação de ação direta garante um funcionamento confiável mesmo com pressão diferencial zero, tornando-o uma excelente escolha para ambientes de baixa pressão e configurações de sistemas compactos.
Construído com um corpo robusto em latão, o coletor também oferece opções para materiais de aço inoxidável e liga de alumínio. Além disso, ele suporta diversas seleções de materiais de vedação, como NBR, EPDM e FKM, garantindo excelente compatibilidade com uma ampla variedade de meios. A válvula é capaz de suportar temperaturas que variam de -30°C a +150°C.
A série 1913 está disponível com tamanhos de porta de 1/8″ e 1/4″ e oferece tamanhos de orifício entre 1,6 mm e 3,0 mm. Consegue controle de fluxo preciso com valores de Cv atingindo até 0,3. Fabricado em Ningbo, China, e com certificação CE, este manifold é reconhecido por sua alta qualidade e confiabilidade em inúmeras aplicações industriais.
Características:
A válvula possui operação de ação direta com mecanismo de retorno por mola, permitindo funcionar a partir de diferencial de pressão zero (0 MPa). Este design garante um desempenho consistente e confiável em toda a faixa de pressão.
Oferece funcionalidade de 2/2 vias e está disponível em duas configurações: Normalmente Fechado (modelo 1913BA) e Normalmente Aberto (modelo 1913BB). Essa versatilidade permite uma integração flexível em vários projetos de sistemas.
Para atender às diferentes necessidades de aplicação, a válvula vem em vários materiais de corpo, incluindo latão (padrão), aço inoxidável e liga de alumínio. Esta variedade permite aos usuários selecionar o material mais adequado para seu ambiente específico.
Para compatibilidade ideal com meios, diversas opções de vedação são oferecidas. Isso inclui vedações NBR classificadas de -10 a +80°C, vedações EPDM de -30 a +120°C e vedações FKM de -30 a +150°C, proporcionando vedação confiável em uma ampla faixa de temperatura.
O design compacto do manifold suporta tamanhos de porta de 1/8″ e 1/4″, tornando-o ideal para configurações de múltiplas estações que economizam espaço. Esse recurso aumenta a eficiência do sistema sem comprometer o desempenho.
A válvula suporta uma ampla faixa de pressão operacional, com modelos normalmente fechados capazes de lidar com pressões de até 1,6 MPa (16 Bar), acomodando confortavelmente diversos requisitos do sistema.
Os usuários podem escolher entre vários tamanhos de orifício – 1,6 mm, 2,5 mm e 3,0 mm – para obter um controle de fluxo preciso e adaptado às suas aplicações específicas.
É compatível com uma variedade de opções de tensão, incluindo 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA (50/60 Hz), garantindo fácil integração com diferentes sistemas de controle em todo o mundo.
O produto possui certificação CE, atendendo aos padrões internacionais de segurança e qualidade, o que garante confiabilidade e conformidade nos mercados globais.
Apoiado por uma elevada capacidade de produção de 200.000 unidades por mês e 40.000 unidades por semana, o fabricante garante uma cadeia de fornecimento confiável, capaz de atender com eficiência pedidos de grandes volumes.
Parâmetros técnicos:
| Material do corpo |
Latão, aço inoxidável, liga de alumínio |
| Tamanho do orifício |
1,6 mm, 2,5 mm, 3,0 mm |
| Pressão |
0 a 1,6 MPa |
| Função |
2/2 vias normalmente fechada (válvula solenóide normalmente fechada) |
| Tamanho da porta |
1/8", 1/4" |
| Tensões padrão |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Operação |
Ação direta (válvula solenóide de diafragma piloto) |
| Material de vedação |
NBR, EPDM, FKM (válvula solenóide de diafragma piloto) |
| 2 vias normalmente fechadas |
| Modelo |
Tamanho da porta |
Tamanho do orifício |
Cv |
Pressão mínima |
Pressão Máxima (CA) |
Pressão Máxima (CC) |
| 1913BA161 |
1/8" |
1,6 mm |
0,11 |
0 MPa |
1,6 MPa |
1,6 MPa |
| 1913BA251 |
2,5 mm |
0,18 |
1,2 MPa |
1,2 MPa |
| 1913BA301 |
3,0 mm |
0,3 |
1,0 MPa |
1,0 MPa |
| 1913BA252 |
1/4" |
2,5 mm |
0,18 |
1,2 MPa |
1,2 MPa |
| 1913BA302 |
3,0 mm |
0,3 |
1,0 MPa |
1,0 MPa |
|
|
|
|
|
|
|
| 2 vias normalmente abertas |
| Modelo |
Tamanho da porta |
Tamanho do orifício |
Cv |
Pressão mínima |
Pressão Máxima (CA) |
Pressão Máxima (CC) |
| 1913BB161 |
1/8" |
1,6 mm |
0,11 |
0 MPa |
1,0 MPa |
1,0 MPa |
| 1913BB251 |
2,5 mm |
0,18 |
| 1913BB301 |
3,0 mm |
0,3 |
| 1913BB252 |
1/4" |
2,5 mm |
0,18 |
0,8 MPa |
0,8MPa |
| 1913BB302 |
3,0 mm |
0,3 |
0,6 MPa |
0,6 MPa |
Aplicações:
Aplicações de Sistemas de Controle de Fluidos
No domínio da automação industrial, o controle de fluidos desempenha um papel crucial, especialmente em sistemas pneumáticos e hidráulicos. As soluções de controle de fluidos multiestações são projetadas para gerenciar a distribuição e regulação precisas de fluidos, garantindo uma operação eficiente e confiável em vários processos automatizados.
As instalações de tratamento de água dependem fortemente de mecanismos de controlo ON/OFF para gerir eficazmente os processos de distribuição e tratamento de água. Esses controles ajudam a manter a integridade do sistema e garantem o fornecimento consistente de água limpa.
Os sistemas de ar comprimido utilizam controle de fluido para regular o fluxo de ar dentro de ferramentas pneumáticas e linhas de automação. O controle adequado do fluxo de ar é essencial para manter a eficiência operacional e prolongar a vida útil do equipamento.
Os sistemas de vapor de pequena escala beneficiam de técnicas especializadas de controlo de vapor, que são aplicadas em equipamentos de aquecimento e esterilização. Esses controles garantem um gerenciamento preciso da temperatura, melhorando a segurança e o desempenho.
Em ambientes industriais, os sistemas de óleo exigem um gerenciamento cuidadoso da circulação de óleo leve usado para lubrificação e fornecimento de combustível. O controle de fluidos nesses sistemas ajuda a otimizar o desempenho das máquinas e a reduzir o desgaste.
Os sistemas de aquecimento, ventilação e ar condicionado (HVAC) dependem do controle preciso do fluido de aquecimento e resfriamento para manter ambientes confortáveis e com eficiência energética dentro dos edifícios.
As máquinas de embalagem empregam controle preciso de fluidos para facilitar processos automatizados de embalagem. Essa precisão é fundamental para garantir a qualidade do produto e a velocidade operacional.
Os equipamentos médicos incorporam controle de fluidos e gases estéreis para apoiar dispositivos de diagnóstico e tratamento, onde a manutenção de ambientes livres de contaminação é vital para a segurança do paciente.
Finalmente, os instrumentos de laboratório requerem um manuseio preciso de fluidos para realizar procedimentos analíticos e de teste precisos. O controle confiável de fluidos contribui significativamente para a validade dos resultados experimentais.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática foi projetado para oferecer desempenho confiável e eficiente em uma ampla gama de aplicações industriais. Para garantir funcionalidade e longevidade ideais, oferecemos suporte técnico e serviços abrangentes.
O suporte técnico inclui assistência na seleção do produto, orientação de instalação, solução de problemas e conselhos de manutenção. Nossa equipe de especialistas está à disposição para ajudá-lo a entender as especificações e a compatibilidade da válvula com seu sistema pneumático.
Oferecemos manuais e fichas técnicas detalhadas do produto para auxiliar na configuração e operação adequadas. Além disso, oferecemos suporte no local e sessões de treinamento para ajudar sua equipe técnica a lidar com a instalação e a manutenção de rotina de maneira eficaz.
Para manutenção, recomendamos a inspeção regular dos componentes da válvula para evitar desgaste e garantir um bom funcionamento. Peças de reposição e serviços de reparo estão disponíveis para minimizar o tempo de inatividade e prolongar a vida útil do seu equipamento.
Nosso compromisso é fornecer suporte rápido e eficiente para manter seus sistemas pneumáticos funcionando perfeitamente e maximizar o valor do seu investimento em nossos produtos de válvula solenóide.
Embalagem e envio:
Embalagem do produto:Cada válvula solenóide pneumática é cuidadosamente embalada em uma caixa robusta e resistente à corrosão para garantir proteção durante o transporte. A válvula é envolta em espuma antiestática para evitar danos mecânicos e exposição à umidade. Uma rotulagem clara com especificações do produto e instruções de manuseio está incluída na embalagem para fácil identificação e manuseio seguro.
Envio:A válvula solenóide pneumática é enviada por meio de serviços de correio confiáveis com opções de rastreamento para garantir uma entrega oportuna e segura. Oferecemos vários métodos de envio, incluindo opções padrão, rápida e de frete para acomodar as diferentes necessidades do cliente. Todas as remessas são seguradas e cumprem os regulamentos internacionais de remessa para componentes pneumáticos.
