Descrição do produto:

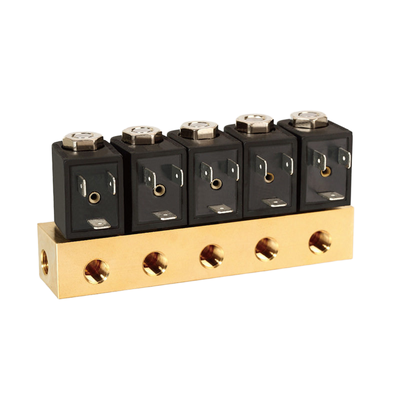

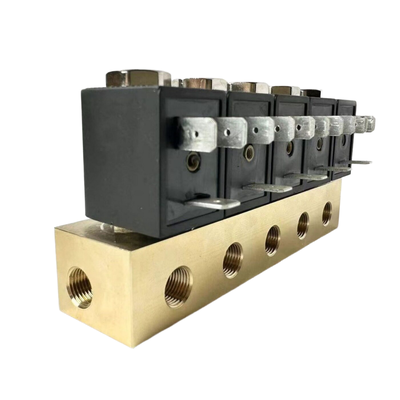

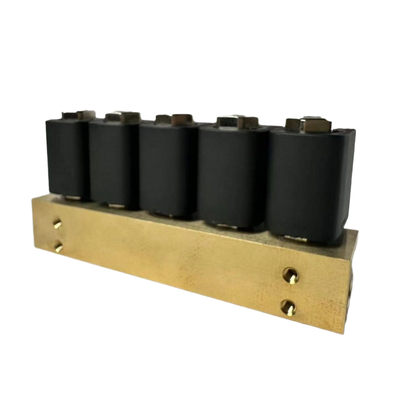

O coletor de válvula solenóide é um sistema de válvula solenóide de ação direta de 2/2 vias altamente adaptável, projetado especificamente para integração em múltiplas estações em aplicações de controle de fluidos. Esta plataforma foi projetada para fornecer regulação ON/OFF confiável para vários meios, incluindo água, ar, vapor, óleo e outros fluidos neutros.
Oferecendo flexibilidade excepcional, o manifold está disponível nas versões normalmente fechada (modelo 1913BA) e normalmente aberta (modelo 1913BB). Seu mecanismo de ação direta garante desempenho consistente mesmo com pressão diferencial zero, tornando-o perfeitamente adequado para layouts de sistemas compactos e ambientes de baixa pressão.
A válvula é construída com um corpo robusto em latão, enquanto opções em aço inoxidável e liga de alumínio também são oferecidas para atender a diferentes demandas de aplicação. Além disso, vários materiais de vedação, como NBR, EPDM e FKM, garantem excelente compatibilidade com vários meios em uma ampla faixa de temperatura, de -30°C a +150°C.
Com tamanhos de porta disponíveis em 1/8″ e 1/4″ e diâmetros de orifício variando de 1,6 mm a 3,0 mm, a série 1913 fornece controle de fluxo preciso com valores de Cv que chegam até 0,3. Fabricado em Ningbo, China, e com certificação CE, este manifold de válvula é reconhecido por sua qualidade e confiabilidade em uma ampla variedade de setores industriais.
Características:
A operação de ação direta possui mecanismo de retorno por mola que permite a funcionalidade a partir de diferencial de pressão zero (0 MPa). Este design garante um desempenho consistente e confiável em toda a faixa de pressão.
Este produto oferece funcionalidade de 2/2 vias, disponível nas versões Normalmente Fechado (modelo 1913BA) e Normalmente Aberto (modelo 1913BB). Essa versatilidade suporta projetos de sistemas flexíveis adaptados às necessidades específicas da aplicação.
Para acomodar diversos requisitos de aplicação, são fornecidas diversas opções de materiais de corpo, incluindo latão como opção padrão, juntamente com variantes de aço inoxidável e liga de alumínio.
Os usuários podem selecionar vários materiais de vedação para garantir compatibilidade ideal com diferentes meios. As vedações disponíveis incluem NBR, adequadas para temperaturas que variam de -10 a +80°C; EPDM, classificado para -30 a +120°C; e FKM, capaz de suportar temperaturas entre -30 e +150°C.
O design compacto do manifold incorpora tamanhos de porta de 1/8″ e 1/4″, facilitando a integração com eficiência de espaço em configurações de múltiplas estações.
Para diversas demandas de sistema, os modelos normalmente fechados suportam uma ampla pressão operacional de até 1,6 MPa (16 Bar), tornando-os adaptáveis a uma variedade de ambientes industriais.
O controle de fluxo preciso é obtido por meio de diversas opções de tamanho de orifício, incluindo 1,6 mm, 2,5 mm e 3,0 mm, permitindo que os usuários selecionem a especificação mais apropriada para sua aplicação.
O produto é compatível com uma ampla gama de entradas de tensão, incluindo 12 VCC, 24 VCC, 24 VCA, 110 VCA e 220 VCA (50/60 Hz), garantindo integração perfeita com vários sistemas de controle.
Certificado com a marca CE, este produto atende aos padrões internacionais de segurança e qualidade, proporcionando garantia de conformidade e confiabilidade.

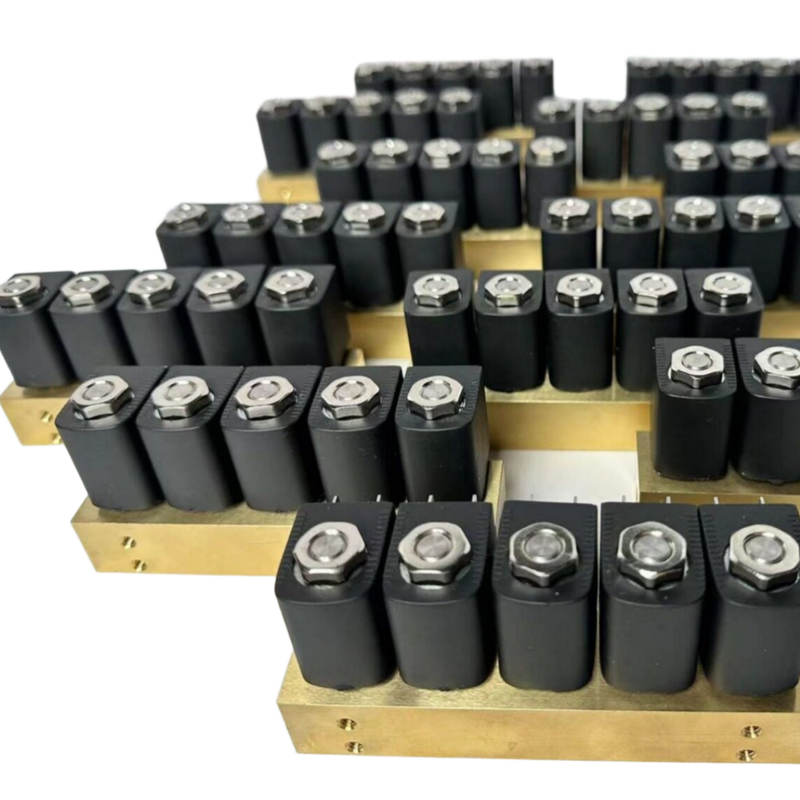

Apoiando a procura em grande escala, o processo de fabrico possui uma elevada capacidade de produção de 200.000 unidades por mês e 40.000 unidades por semana, garantindo um fornecimento consistente e atempado para encomendas a granel.
Parâmetros técnicos:
| Tensões padrão |
12 VCC, 24 VCC, 24 VCA, 110 VCA, 220 VCA |
| Tamanho do orifício |
1,6 mm, 2,5 mm, 3,0 mm |
| Pressão |
0 a 1,6 MPa |
| Função |
2/2 vias normalmente fechadas |
| Material do corpo |
Latão, aço inoxidável, liga de alumínio |
| Tamanho da porta |
1/8", 1/4" |
| Operação |
Ação Direta |
| Material de vedação |
NBR, EPDM, FKM |
| 2 vias normalmente fechadas |
| Modelo |
Tamanho da porta |
Tamanho do orifício |
Cv |
Pressão mínima |
Pressão Máxima (CA) |
Pressão Máxima (CC) |
| 1913BA161 |
1/8" |
1,6 mm |
0,11 |
0 MPa |
1,6 MPa |
1,6 MPa |
| 1913BA251 |
2,5 mm |
0,18 |
1,2 MPa |
1,2 MPa |
| 1913BA301 |
3,0 mm |
0,3 |
1,0 MPa |
1,0 MPa |
| 1913BA252 |
1/4" |
2,5 mm |
0,18 |
1,2 MPa |
1,2 MPa |
| 1913BA302 |
3,0 mm |
0,3 |
1,0 MPa |
1,0 MPa |
|
|
|
|
|
|
|
| 2 vias normalmente abertas |
| Modelo |
Tamanho da porta |
Tamanho do orifício |
Cv |
Pressão mínima |
Pressão Máxima (CA) |
Pressão Máxima (CC) |
| 1913BB161 |
1/8" |
1,6 mm |
0,11 |
0 MPa |
1,0 MPa |
1,0 MPa |
| 1913BB251 |
2,5 mm |
0,18 |
| 1913BB301 |
3,0 mm |
0,3 |
| 1913BB252 |
1/4" |
2,5 mm |
0,18 |
0,8 MPa |
0,8 MPa |
| 1913BB302 |
3,0 mm |
0,3 |
0,6MPa |
0,6MPa |
Aplicações:
Automação Industrial
Na automação industrial, o controle de fluidos multiestações desempenha um papel crucial no gerenciamento de sistemas pneumáticos e hidráulicos. Isso garante uma operação suave e eficiente em vários processos automatizados.
Tratamento de Água
Os processos de distribuição e tratamento de água dependem fortemente de mecanismos de controle ON/OFF para regular o fluxo e manter a integridade do sistema. Este controle preciso é vital para fornecer água limpa e segura.
Sistemas de Ar Comprimido
O controle do fluxo de ar dentro de ferramentas pneumáticas e linhas de automação é essencial em sistemas de ar comprimido. O gerenciamento eficaz ajuda a otimizar o desempenho e o consumo de energia.
Sistemas de vapor
O controle de vapor é implementado em equipamentos de aquecimento e esterilização de pequena escala para manter as condições de temperatura e pressão exigidas, garantindo segurança e funcionalidade.
Sistemas de Petróleo
O controle de óleo leve é importante em sistemas industriais de lubrificação e combustível, permitindo a operação confiável de máquinas, fornecendo a quantidade certa de óleo precisamente quando necessário.
Sistemas HVAC
Nos serviços de construção, o controlo de fluidos de aquecimento e arrefecimento contribui para ambientes interiores confortáveis, ao mesmo tempo que melhora a eficiência energética através da regulação precisa dos sistemas HVAC.
Máquinas de embalagem
Equipamentos de embalagem automatizados exigem controle preciso de fluidos para manter a qualidade e a eficiência dos processos de embalagem, garantindo um manuseio consistente do produto.
Equipamento Médico
O controle de fluidos e gases estéreis é fundamental em dispositivos de diagnóstico e tratamento, onde a manutenção de ambientes livres de contaminação é essencial para a segurança do paciente e a precisão do dispositivo.
Instrumentos de Laboratório
O manuseio preciso de fluidos em equipamentos analíticos e de teste permite resultados confiáveis e repetíveis, que são fundamentais em ambientes laboratoriais para pesquisa e controle de qualidade.
Suporte e Serviços:
Nosso produto Válvula Solenóide Pneumática é apoiado por suporte técnico e serviços abrangentes para garantir desempenho ideal e satisfação do cliente. Fornecemos guias de instalação detalhados, manuais de operação e recursos de solução de problemas para ajudá-lo na configuração e manutenção adequadas da válvula.
Nossa equipe de suporte técnico é experiente e está pronta para ajudar com qualquer dúvida relacionada às especificações do produto, compatibilidade e conselhos de aplicação. Oferecemos assistência na seleção do modelo de válvula correto para atender aos requisitos específicos do seu sistema pneumático.
Além do suporte, oferecemos serviços de reparo e manutenção para prolongar a vida útil de suas válvulas solenóides pneumáticas. Peças de reposição estão disponíveis para garantir que seu sistema continue a operar de forma eficiente com tempo de inatividade mínimo.
Também oferecemos sessões de treinamento e workshops para ajudar sua equipe técnica a compreender as complexidades da operação e manutenção da válvula solenóide pneumática, promovendo um uso mais seguro e eficaz.
Para quaisquer problemas técnicos ou necessidades de serviço, consulte a documentação fornecida com o seu produto ou visite nosso portal de suporte on-line para obter perguntas frequentes, atualizações de software e recursos adicionais.
Embalagem e envio:
Embalagem e envio do produto
A Válvula Solenóide Pneumática é cuidadosamente embalada para garantir segurança e integridade durante o transporte. Cada válvula é colocada individualmente em um saco plástico protetor e encaixada com segurança em uma inserção de espuma personalizada para evitar movimentos e danos.
A válvula embalada é então colocada em uma caixa de papelão resistente, lacrada e etiquetada com detalhes do produto e instruções de manuseio. Para pedidos em grandes quantidades, várias unidades são embaladas em uma caixa maior com materiais de amortecimento adequados para evitar impactos durante o transporte.
Oferecemos várias opções de envio, incluindo envio terrestre padrão, rápido e internacional. Todas as remessas são rastreadas e seguradas para garantir a entrega. Os prazos de entrega podem variar de acordo com o destino e o método de envio selecionado.
Por favor, manuseie os pacotes com cuidado ao recebê-los e inspecione o conteúdo imediatamente para verificar se há possíveis danos. Entre em contato com nossa equipe de atendimento ao cliente imediatamente em caso de qualquer problema.
