Descrição do produto:

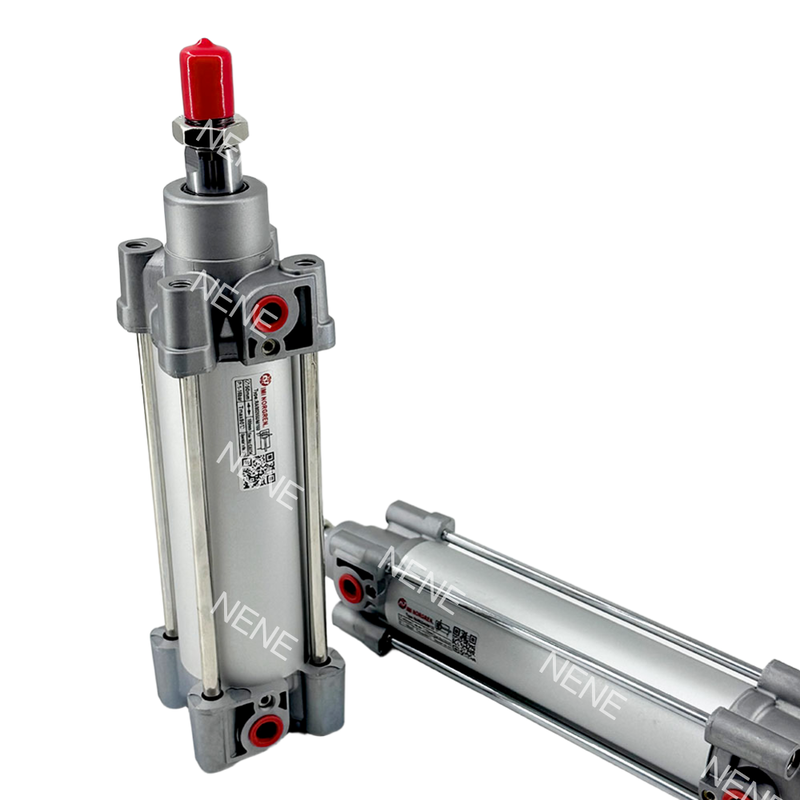

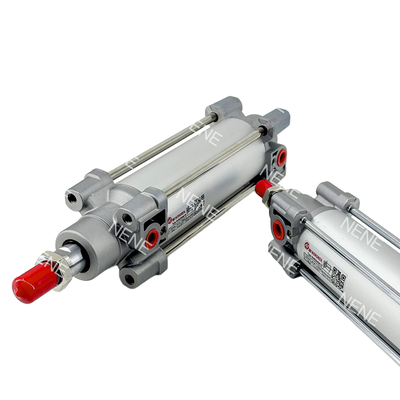

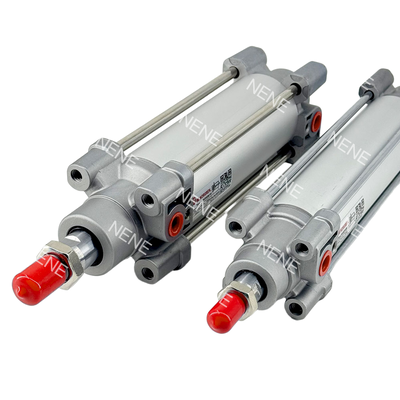

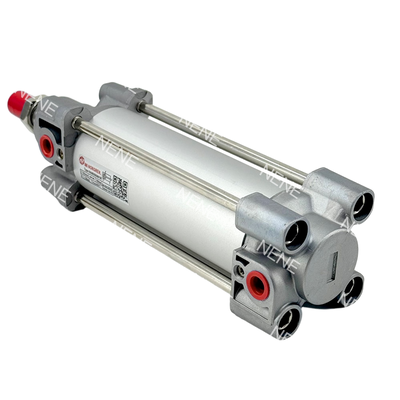

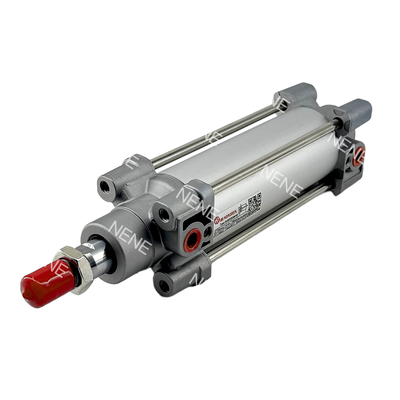

A Série RA/802100/M representa um cilindro pneumático de alto desempenho projetado de acordo com a norma ISO 15552. Parte da aclamada família de produtos ISOLine™, este cilindro de dupla ação possui um diâmetro interno de 100 mm. Ele está disponível em uma ampla variedade de comprimentos de curso, de 25 mm a 1.000 mm, tornando-o uma escolha versátil para fornecer movimento linear consistente e eficiente em inúmeras tarefas de automação industrial.
No centro do design avançado deste cilindro está o Sistema de Amortecimento Adaptativo (ACS). Esta tecnologia inteligente ajusta automaticamente o amortecimento com base nas diversas condições de carga, eliminando a necessidade de ajustes manuais ou conhecimento especializado. Isto leva a uma maior suavidade operacional e segurança, juntamente com menores requisitos de manutenção e uma vida útil prolongada.
Construída com um cano redondo resistente e tirantes externos, a Série RA/802100/M garante durabilidade excepcional e é adequada para ambientes industriais severos. Ele é equipado com um pistão magnético como recurso padrão, permitindo detecção de posição perfeita quando combinado com sensores de palheta ou de estado sólido compatíveis. A conformidade com os padrões ISO 15552, VDMA 24562 e NFE 49-003-1 garante intercambialidade e adesão aos padrões de qualidade internacionais.
Este cilindro pode operar sob uma pressão máxima de 16 bar e dentro de uma faixa de temperatura entre -10°C e +80°C, proporcionando a flexibilidade necessária para aplicações industriais exigentes. Com seu diâmetro interno de 100 mm, ele proporciona uma saída de força significativa, gerando um empuxo teórico de 4710N a 6 bar. Essas especificações tornam a Série RA/802100/M ideal para aplicações pesadas que exigem força robusta e vida operacional prolongada.
Características:
Sistema de Amortecimento Adaptativo (ACS)
O Sistema de Amortecimento Adaptativo (ACS) ajusta automaticamente o amortecimento de acordo com as cargas variadas. Isto elimina a necessidade de ajustes manuais e garante uma operação suave e segura. Além disso, ajuda a reduzir o ruído e a vibração, melhorando o desempenho geral.
Conformidade com ISO 15552
Este produto está em conformidade com a norma ISO 15552, bem como com as normas VDMA 24562 e NFE 49-003-1. Essa conformidade garante intercambialidade global e permite fácil integração em sistemas existentes sem problemas de compatibilidade.
Construção Robusta
Apresentando um design de cano redondo com tirantes externos, a construção oferece durabilidade excepcional. Esta construção robusta torna-o adequado para ambientes industriais exigentes e agressivos.
Pistão Magnético
Equipado com um pistão magnético padrão, o dispositivo facilita a detecção de posição simples usando interruptores reed ou de estado sólido, como os da série M/50. Isso aprimora os recursos de monitoramento e controle.
Ampla faixa de pressão operacional
O sistema opera efetivamente dentro de uma ampla faixa de pressão de 1 a 16 bar. Esta versatilidade torna-o adequado para um amplo espectro de aplicações, desde tarefas leves até tarefas pesadas.
Seleção versátil de traços
Disponível em vários comprimentos de curso padrão e não padrão, o produto pode acomodar cursos de até 1.000 mm. Essa flexibilidade permite a personalização para atender aos requisitos específicos da aplicação.
Baixa manutenção
Utilizando vedações PUR, o sistema garante uma operação eficiente de baixo atrito e uma longa vida útil. É compatível com ar lubrificado e não lubrificado, reduzindo as demandas de manutenção e os custos operacionais.
Choque e vibração testados
O produto foi submetido a testes rigorosos de acordo com os padrões EN 61373 Categoria 1, Classe A + B. Esta certificação o torna adequado para aplicações ferroviárias e de transporte onde a resistência a choques e vibrações é crítica.
Saída de alta força
Com um impulso teórico de 4.710 N no curso inicial e 4.416 N no curso inicial a uma pressão de 6 bar, o dispositivo fornece potência excepcional. Isso o torna ideal para aplicações que exigem saídas de alta força.
Múltiplas variantes disponíveis
Existem diversas variantes disponíveis para atender a diferentes necessidades, incluindo opções para vários materiais de haste de pistão, limpadores especiais, vedações de baixo atrito e hastes de pistão estendidas. Isso garante que o produto possa ser adaptado para uma ampla gama de usos industriais.
Parâmetros técnicos:
| Operação |
Dupla Ação |
| Tipo |
Cilindro Padrão (Barril Redondo) |
| Padrão |
ISO 15552 |
| Série |
RA/802000 |
| Marca |
IMI Norgren |
| Tamanho da porta |
G1/2 |
Aplicações:
A automação industrial abrange uma ampla gama de aplicações, incluindo automação geral de fábrica, processos de linha de montagem e equipamentos de manuseio de materiais. Esses sistemas ajudam a agilizar a produção e melhorar a eficiência operacional.
No campo das máquinas de embalagem, diversas operações como classificação, empurramento, posicionamento e transporte de produtos são essenciais. Essas tarefas garantem que os processos de embalagem sejam precisos e eficientes.
A indústria automotiva depende fortemente de automação avançada para montagem de componentes, acessórios de soldagem, automação de linhas de produção e equipamentos de teste. Essas tecnologias contribuem para maior qualidade e ciclos de produção mais rápidos.
As aplicações ferroviárias exigem equipamentos que resistam a condições adversas. Os produtos utilizados neste setor são testados contra choques e vibrações de acordo com as normas EN 61373 Categoria 1, Classe A + B, tornando-os adequados para equipamentos de veículos ferroviários.
Na indústria de alimentos e bebidas, as máquinas devem ser compatíveis com diversos tipos de ar comprimido, seja filtrado, lubrificado ou não lubrificado. Isso garante uma operação higiênica e conformidade com os padrões da indústria.
A engenharia mecânica envolve a construção de máquinas, a criação de máquinas para fins especiais e a atuação linear geral. Esses componentes são cruciais para uma variedade de funções industriais e aplicações personalizadas.
O manuseio de materiais concentra-se nas operações de elevação, empurrar, parar e transferir dentro dos sistemas logísticos. Soluções eficientes de manuseio de materiais são essenciais para otimizar os fluxos de trabalho de armazéns e centros de distribuição.
A fabricação de eletrônicos exige precisão no posicionamento e manuseio de componentes, principalmente em ambientes limpos. A automação neste setor apoia a produção de dispositivos eletrônicos de alta qualidade.
Suporte e Serviços:
Nosso produto Cilindro Pneumático de Pistão foi projetado para oferecer desempenho confiável e eficiente em uma variedade de aplicações industriais. Para suporte técnico, nossa equipe de especialistas está disponível para auxiliar com orientações de instalação, solução de problemas e dicas de manutenção para garantir uma operação ideal.
Fornecemos serviços abrangentes, incluindo aconselhamento sobre integração de sistemas, suporte de configuração personalizada e recomendações de peças de reposição. Serviços regulares de manutenção e avaliações de desempenho podem ser organizados para prolongar a vida útil e manter a eficiência de seus cilindros pneumáticos.
Para quaisquer dúvidas técnicas, nossa equipe de suporte pode ajudar a diagnosticar problemas relacionados à pressão do ar, alinhamento do cilindro, vedação e desgaste. Também oferecemos documentação detalhada do produto, incluindo manuais do usuário, guias de instalação e instruções de segurança para facilitar o uso adequado.
Nosso compromisso é apoiar suas operações com soluções oportunas e eficazes, garantindo tempo de inatividade mínimo e produtividade máxima de seus sistemas de cilindros pneumáticos de pistão.
Embalagem e envio:
Embalagem e envio de produto para cilindro pneumático de pistão
Cada cilindro pneumático de pistão é cuidadosamente embalado para garantir que chegue em perfeitas condições. O cilindro é primeiro embrulhado com espuma protetora ou plástico bolha para evitar qualquer dano durante o transporte. Em seguida, ele é colocado em uma caixa de papelão resistente e de tamanho personalizado, projetada para minimizar movimentos e absorver choques.
Para proteção adicional, a caixa é lacrada de forma segura com fita de nível industrial e etiquetada com instruções de manuseio como “Frágil” e “Manuseie com Cuidado”. Várias camadas de embalagem podem ser usadas dependendo do tamanho do cilindro e do método de envio.
Oferecemos várias opções de envio, incluindo serviços padrão, rápido e de frete para acomodar diferentes prazos e destinos de entrega. Todas as remessas são rastreadas e seguradas para sua tranquilidade.
Ao receber seu cilindro pneumático de pistão, inspecione a embalagem para ver se há danos visíveis e relate qualquer problema imediatamente à nossa equipe de atendimento ao cliente.
