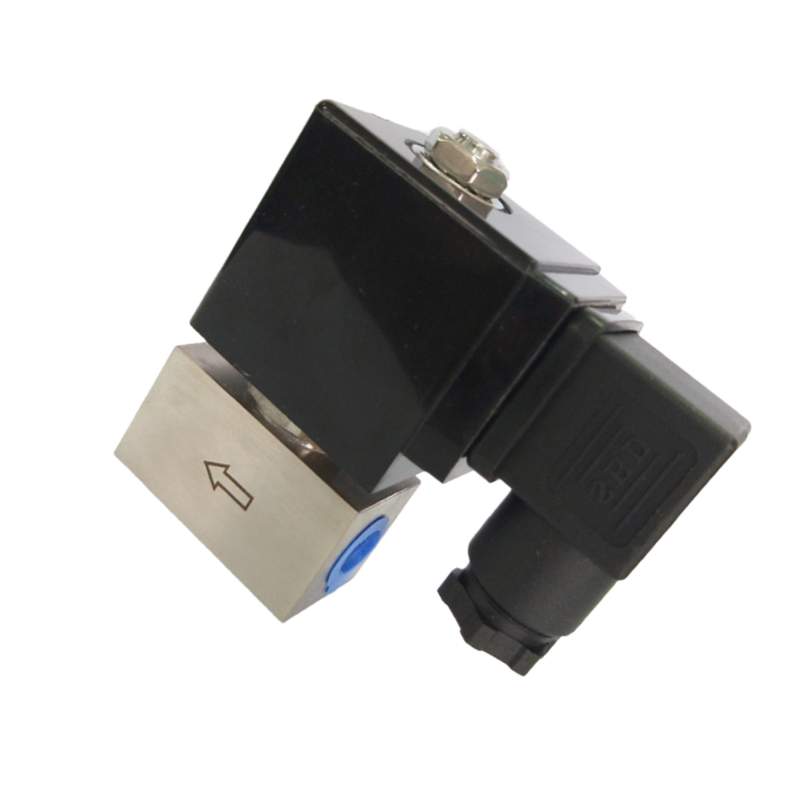

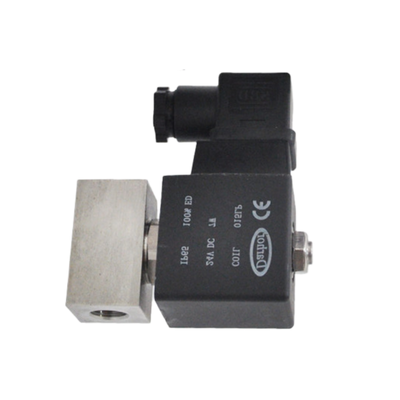

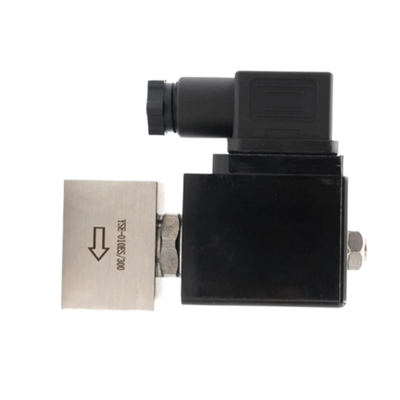

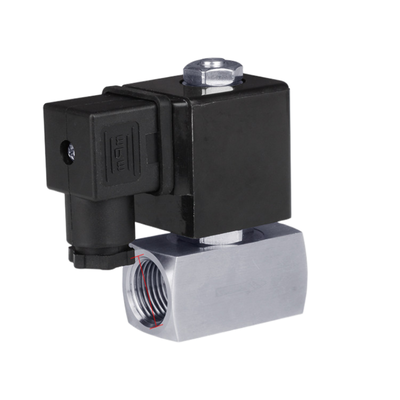

Descrição do produto:
A série SH é uma válvula solenoide de alta pressão normalmente fechada de 2/2, projetada para fornecer um controle ON/OFF confiável para uma variedade de meios, incluindo ar, água, gás e outros líquidos neutros.É capaz de suportar pressões de até 300 bar (4O seu teor de potássio é de cerca de 300 PSI, o que o torna adequado para aplicações industriais exigentes.
Esta série de válvulas versátil oferece dois modos de funcionamento dependendo do tamanho do orifício.que funciona eficazmente mesmo a pressão diferencial zeroPara os grandes orificios de DN10 a DN25, a válvula utiliza uma operação com pistão-piloto, que requer uma pressão diferencial mínima para garantir um desempenho de comutação fiável.
Construídas com um corpo robusto de aço inoxidável 304 e equipadas com material de vedação PTFE, as válvulas da série SH são construídas para oferecer durabilidade excepcional e resistência à corrosão.Estas características garantem um desempenho hermético mesmo em condições de pressão extrema, tornando a válvula altamente fiável em ambientes críticos.
A série SH está disponível em tamanhos de porta de 1/4 "a 1" e oferece diâmetros de orifícios de 1 mm a 25 mm, fornecendo opções flexíveis de controle de fluxo com valores de Cv entre 0,04 e 11.0Fabricado em Ningbo, China, a capacidade de produção atinge até 20 000 unidades por semana, sublinhando a sua ampla aceitação e fiabilidade em sistemas de alta pressão em todo o mundo.
Características:
Capacidade de alta pressão:Esta válvula é projetada para lidar com aplicações exigentes de alta pressão, com uma pressão máxima de trabalho que atinge até 300 bar (4,300 PSI).Assegura um desempenho robusto em condições de funcionamento intensas.
Modos de operação duplos:Projetada para versatilidade, a válvula possui dois modos de funcionamento.enquanto os orifícios maiores (DN10 DN25) utilizam um mecanismo operado por piloto de pistão para controle eficiente.
2/2 Função normalmente fechada:Equipada com um mecanismo de retorno de mola, a válvula permanece fechada quando desativada.
Corpo de aço inoxidável 304:Fabricado em aço inoxidável SS304 de qualidade superior, o corpo da válvula oferece excelente resistência à corrosão e integridade estrutural confiável.Isso o torna adequado para uso a longo prazo, mesmo em ambientes agressivos e corrosivos.
Material de vedação de PTFE:Com vedações de PTFE de alto desempenho, a válvula proporciona excelente estanqueidade, resistência química e estabilidade térmica,assegurar um funcionamento fiável numa ampla gama de substâncias e temperaturas.
Ampla gama de aberturas:O produto está disponível com tamanhos de orifícios que variam de 1 mm a 25 mm, acompanhados de valores Cv de 0, 04 a 11.0Esta diversidade permite um controlo preciso do fluxo adaptado às várias necessidades de aplicação.
Largo intervalo de tamanho da porta:Os tamanhos das portas incluem opções como 1/4 ", 3/8", 1/2 ", 3/4" e 1 ", proporcionando integração flexível com diferentes sistemas e configurações de tubulação.
Opções de tensão múltipla:Para acomodar diferentes sistemas de controle, a válvula suporta múltiplas entradas de tensão, incluindo 12VDC, 24VDC, 24VAC, 110VAC e 220VAC (50/60Hz), garantindo a compatibilidade em uma ampla gama de configurações.
Alta capacidade de produção:O processo de fabricação possui uma elevada capacidade de produção, com capacidade para produzir 20.000 peças por semana e até 100.000 peças por mês,garantir um abastecimento fiável, mesmo para encomendas de grande escala.
Parâmetros técnicos:
| Função |
2 Normalmente fechado |
| Tamanho do orificio |
1 mm |
| Material do selo |
PTFE |
| Operação |
Ação direta |
| Material do corpo |
Aço inoxidável 304 |
| Tamanho da porta |
1/4" |
| Pressão de trabalho |
0 a 300 bar |
| Voltagem |
12VDC, 24VDC, 24VAC, 110VAC, 220VAC |
| Número do modelo |
Tamanho do orifício (mm) |
Tamanho da porta ( polegadas) |
Resumo de vida |
Intervalo de pressão de trabalho (bares) |
| Normalmente fechado |
Normalmente aberto |
220VAC |
24VDC |
| SH-010ES |
1 |
1/4", 3/8" |
0.04 |
0 a 300 |
0-150 |
0-150 |
| SH-015ES |
1.2 |
0.08 |
0-250 |
0-120 |
0 a 60 |
| SH-020ES |
2 |
0.15 |
0-180 |
0-70 |
0-35 |
| SH-025ES |
2.5 |
0.2 |
0-110 |
0 a 45 |
0 a 20 |
| SH-030ES |
3 |
0.25 |
0 a 80 |
0-40 |
0 a 15 |
| SH-040ES |
4 |
0.6 |
0-40 |
0 a 15 |
0 a 5 |
| SH-050ES |
5 |
0.9 |
0 a 25 |
0 a 8 |
_ |
| SH-10ES |
10 |
3/8" |
3.5 |
6-160 |
6-120 |
6 a 50 |
| SH-15ES |
15 |
1/2" |
4.7 |
| SH-20ES |
20 |
Três terços. |
7 |
| SH-25ES |
25 |
Um. |
11 |
Aplicações:
Sistemas hidráulicos
Estes sistemas são concebidos para controlo hidráulico de alta pressão, amplamente utilizado em máquinas industriais e em vários tipos de equipamento.Asseguram uma operação eficiente e fiável em condições exigentes.
Sistemas pneumáticos
Os sistemas pneumáticos envolvem a gestão de ar e gases de alta pressão, desempenhando um papel crucial na automação e nas linhas de processamento em muitas indústrias.Eles fornecem controle rápido e responsivo para vários processos mecânicos.
Corte por jato de água
Esta aplicação centra-se no controlo ON/OFF de jatos de água de alta pressão, utilizados para tarefas de corte e limpeza.O controlo de precisão permite operações eficazes e limpas em diferentes materiais e superfícies.
Indústria do petróleo e do gás
No setor do petróleo e do gás, é essencial controlar fluidos e gases de alta pressão durante todas as fases de extracção, processamento e distribuição.Os sistemas são concebidos para lidar com condições extremas, mantendo a segurança e a eficiência.
Processamento químico
As instalações químicas necessitam de equipamentos especializados para a gestão de fluidos corrosivos e de alta pressão..
Teste e medição
As plataformas de ensaio de pressão e os instrumentos de calibração dependem de um controle preciso de alta pressão para verificar e manter o desempenho de vários dispositivos e sistemas.
Equipamento industrial
O controle de fluidos de alta pressão é fundamental na fabricação e no processamento de máquinas, permitindo uma operação suave e consistente em diversas aplicações industriais.
Laboratórios de investigação
Os laboratórios de pesquisa geralmente exigem um controle exato do fluido dentro de configurações experimentais de alta pressão para conduzir estudos científicos precisos e controlados.
